Что такое калькулятор повышающего преобразователя?

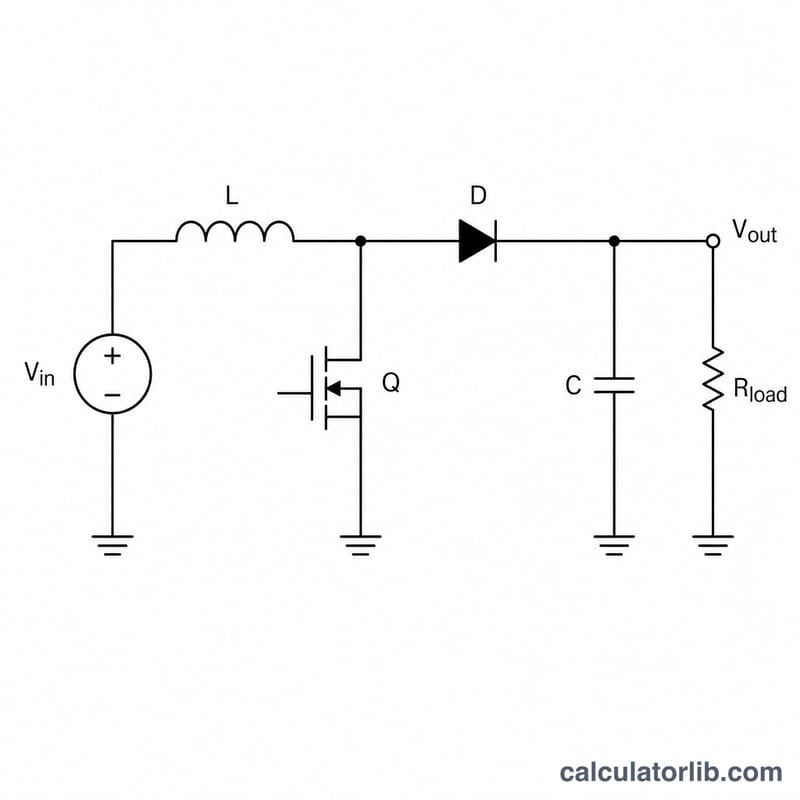

Повышающий преобразователь (boost) — это импульсный DC-DC источник питания, который поднимает более низкое входное напряжение до более высокого выходного. Этот калькулятор использует идеальное соотношение для режима непрерывной проводимости (CCM) и находит выходное напряжение по входному напряжению и коэффициенту заполнения ключа. Это универсальный инструмент для электронщиков: он пригодится при проектировании устройств с батарейным питанием, драйверов светодиодов и блоков питания.
Как пользоваться
Введите входное напряжение (Vin) в вольтах и коэффициент заполнения (D) в процентах в диапазоне от 0 до 99 %. Калькулятор выдаст идеальное выходное напряжение и коэффициент усиления по напряжению. Поскольку в формуле есть деление на (1 − D), значение D = 100 % не определено (бесконечное усиление), поэтому держите D ниже 100 %.
Разбор формулы

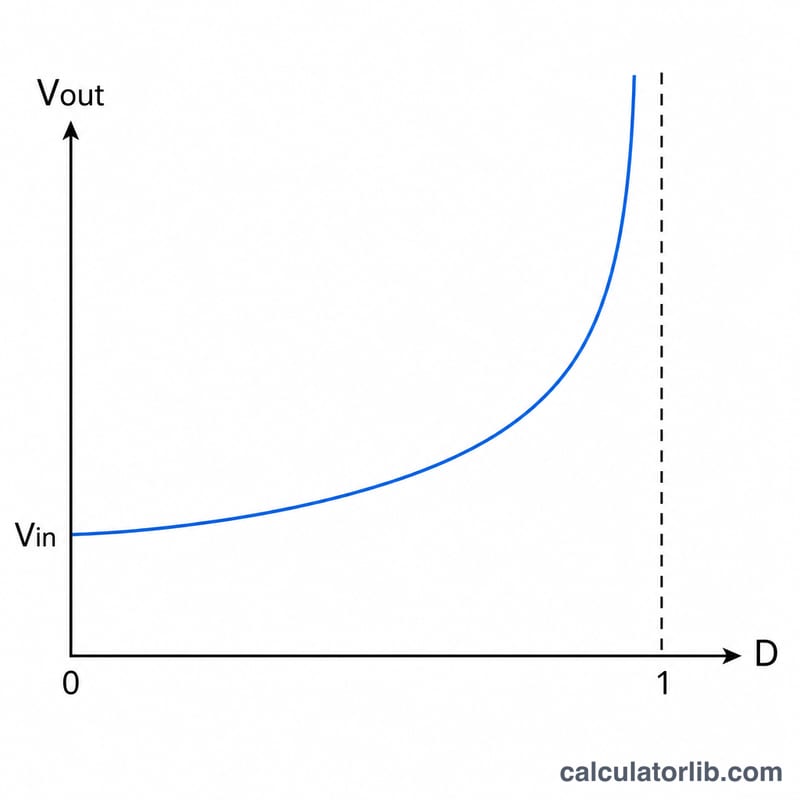

Идеальный повышающий преобразователь описывается выражением Vout = Vin / (1 − D), где D — доля каждого цикла переключения, в течение которой основной ключ замкнут. Когда ключ открыт, дроссель накапливает энергию; когда он размыкается, эта энергия отдаётся на выход последовательно с входом, создавая напряжение выше Vin. По мере приближения D к 1 усиление резко растёт. В реальных преобразователях это идеальное значение недостижимо из-за потерь на ключе, диоде и дросселе.
Пример расчёта
Допустим, Vin = 5 В, а D = 60 % (0,60). Тогда Vout = 5 / (1 − 0,60) = 5 / 0,40 = 12,5 В, то есть коэффициент усиления равен 2,5×. Значит, источник на 5 В при скважности 60 % выдаёт примерно 12,5 В.
Частые вопросы
Почему коэффициент заполнения не может быть 100 %? При D = 1 знаменатель (1 − D) обращается в ноль, что теоретически даёт бесконечное напряжение — физически невозможно и опасно. На практике D держат заметно ниже 1.
Учитываются ли потери? Нет. Это идеальное уравнение для режима CCM. Реальное выходное напряжение ниже; КПД обычно составляет примерно 80–95 % в зависимости от конструкции.
Может ли boost-преобразователь понижать напряжение? Нет — повышающий преобразователь только увеличивает напряжение (усиление ≥ 1). Для понижения используйте понижающий преобразователь (buck).
Интерпретация вашего результата
Число, которое возвращает этот калькулятор, представляет собой идеальный верхний предел выходного напряжения, предполагая бесстратный преобразователь, работающий в режиме непрерывной проводимости (CCM). Используйте его как отправную точку проектирования, а не точное предсказание результатов на стенде.
- Реальный выход ниже идеального. Сопротивление переключателя, падение напряжения на диоде, потери в меди индуктора и ЭСР потребляют энергию. Умножьте идеальную цифру на типичный КПД преобразователя примерно 0,80–0,95, чтобы получить оценку реалистичного выходного напряжения. Например, идеальные 30 В при 88% КПД дают примерно \(30 \times 0.88 \approx 26.4\,\text{В}\), поэтому практические схемы работают с немного более высоким коэффициентом заполнения (с замкнутой регулировкой), чтобы компенсировать это.
- Очень высокие коэффициенты заполнения нестабильны. По мере того как \(D\) приближается к 1, знаменатель \(1-D\) стремится к нулю, а теоретический коэффициент усиления взлетает. На практике коэффициенты заполнения выше примерно 0,8 становятся неэффективными и нестабильными: пиковые токи, потери проводимости и чувствительность к допускам компонентов резко возрастают. Если ваше приложение требует коэффициента усиления свыше примерно 4–5×, рассмотрите другую топологию (например, прямоходовый преобразователь или каскадный/двухступенчатый подход).
- Коэффициент усиления всегда \(\ge 1\). Поскольку \(0 \le D < 1\), множитель \(1/(1-D)\) никогда не меньше единицы. Повышающий преобразователь может только повышать напряжение вверх (или пропускать его при \(D = 0\)); он не может выдавать выходное напряжение ниже своего входного. Если вам нужно более низкое выходное напряжение, используйте вместо этого понижающий преобразователь.
Это общая инженерная информация; всегда проверяйте её на соответствие паспортным данным конкретных компонентов, тепловым пределам и проектированию контура управления перед тем, как перейти к реальной аппаратуре.
