Что это за калькулятор?
Этот инструмент оценивает минимальный номинал автоматического выключателя, необходимый для безопасного питания электрической нагрузки. В основе расчёта лежит американская практика электромонтажа (нормы NEC), по которой длительная нагрузка — та, что работает три часа и дольше, — должна питаться через автомат, рассчитанный минимум на 125% тока нагрузки (так называемое «правило 80%»). Важно: это стандарт США. В России и СНГ действуют ПУЭ и серия ГОСТ Р МЭК, где номинальные ряды автоматов и подходы к запасу по току отличаются, поэтому результат стоит воспринимать как ориентир. В любом случае итоговый подбор согласуйте с квалифицированным электриком и требованиями местных норм.
Как пользоваться
Укажите мощность нагрузки в ваттах, напряжение питания (в США это обычно 120 В или 240 В; в России — 230 В) и выберите тип нагрузки: длительная или кратковременная. Калькулятор покажет ток нагрузки и рекомендуемый номинал автомата. Полученное значение округляйте вверх до ближайшего стандартного номинала (15, 20, 30, 40, 50 А и т. д. по американскому ряду).
Как работает формула

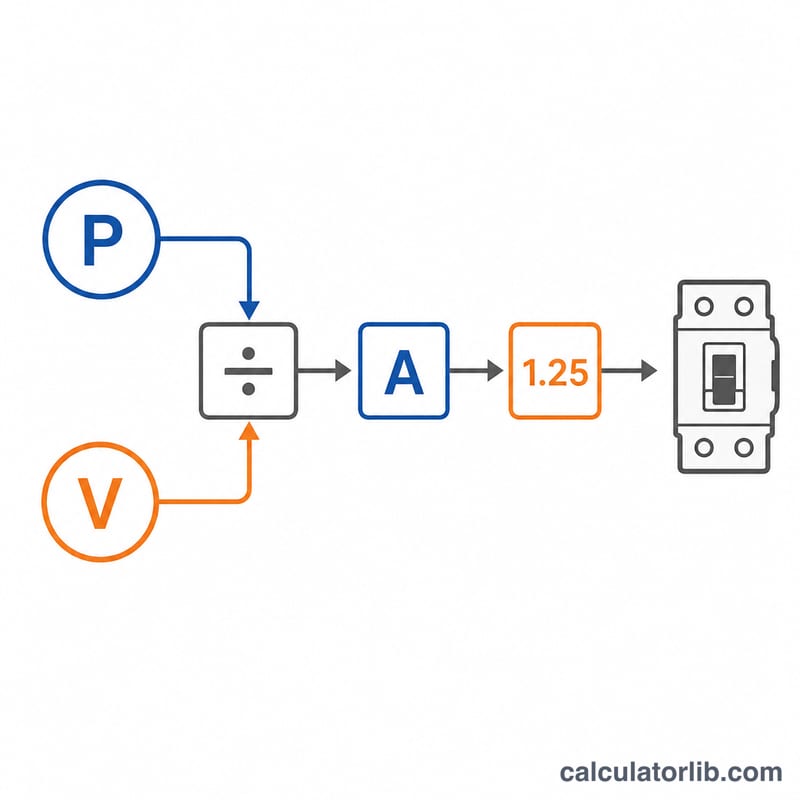

Ток находится из формулы мощности: I = P ÷ U. Для длительной нагрузки этот ток умножается на 1,25 — это даёт запас и защищает от ложных срабатываний: Автомат = (P ÷ U) × 1,25. Для кратковременной нагрузки коэффициент равен 1,00.
Пример расчёта
Длительно работающий обогреватель на 1500 Вт в сети 120 В потребляет 1500 ÷ 120 = 12,5 А. С учётом коэффициента запаса: 12,5 × 1,25 = 15,625 А. Установить нужно ближайший больший номинал — автомат на 20 А (ведь нагрузка превышает предел 80% автомата на 15 А, то есть 12 А).
Частые вопросы
Почему умножаем на 1,25? Автомат должен длительно нести не более 80% своего номинала; 1 ÷ 0,8 = 1,25, поэтому подбор по 125% тока нагрузки как раз укладывается в это правило.
Нужно ли округлять вверх? Да — всегда выбирайте ближайший стандартный номинал, равный расчётному значению или больше него, но никогда меньше.
Подбирает ли это сечение провода? Нет. Выбор кабеля и сечения жил — отдельный этап, который должен отвечать допустимому току и нормам. Этот калькулятор оценивает только номинал автомата.
Стандартные размеры автоматических выключателей и их пределы непрерывной нагрузки
В США Национальный электротехнический кодекс (NEC) требует, чтобы автоматический выключатель (и защищаемые им проводники) были рассчитаны так, чтобы непрерывная нагрузка — нагрузка, которая, как ожидается, будет работать три часа и более — не превышала 80% номинальной мощности выключателя. Это практический эквивалент множителя 1,25: деление на 0,80 и умножение на 1,25 дают одинаковый результат. Таблица ниже показывает типичные стандартные номиналы выключателей из NEC 240.6(A) и максимальную непрерывную нагрузку, которую может легально нести каждый.
| Номинал выключателя (А) | Предел непрерывной нагрузки при 80% (А) | Макс. непрерывная нагрузка (Вт) при 120 В | Макс. непрерывная нагрузка (Вт) при 240 В |
|---|---|---|---|
| 15 | 12 | 1,440 | 2,880 |
| 20 | 16 | 1,920 | 3,840 |
| 25 | 20 | 2,400 | 4,800 |
| 30 | 24 | 2,880 | 5,760 |
| 40 | 32 | 3,840 | 7,680 |
| 50 | 40 | 4,800 | 9,600 |
| 60 | 48 | 5,760 | 11,520 |
| 70 | 56 | 6,720 | 13,440 |
| 80 | 64 | 7,680 | 15,360 |
| 90 | 72 | 8,640 | 17,280 |
| 100 | 80 | 9,600 | 19,200 |
Для не непрерывной нагрузки (работающей менее трёх часов) выключатель может быть загружен на полный номинал, поэтому пределы в первых двух столбцах были бы равны. Всегда проверяйте местные нормы и консультируйтесь с лицензированным электриком — это общая справочная информация, а не профессиональный совет по проектированию.
Как рассчитать размер выключателя вручную
Размер выключателя определяется непосредственно из мощности нагрузки, напряжения питания и того, является ли нагрузка непрерывной. Управляющее соотношение следующее:
$$\text{Выключатель} = \frac{\text{Мощность нагрузки (Вт)}}{\text{Напряжение (В)}} \times \text{Коэффициент нагрузки}$$- Разделите ватты на вольты, чтобы найти ток нагрузки. Для нагревателя мощностью 1500 Вт на цепи 120 В:
\(I = \dfrac{1500}{120} = 12,5\text{ А}\). Вы можете подтвердить это преобразование с помощью проверки 12,5 А. - Применить коэффициент нагрузки. Обогреватель помещения работает более трёх часов, поэтому это непрерывная нагрузка и получает множитель 1,25:
\(12,5 \times 1,25 = 15,625\text{ А}\). Для не непрерывной нагрузки вы умножили бы на 1,00 и сохранили 12,5 А. - Округлите вверх до следующего стандартного размера выключателя. Требуемый ток 15,625 А превышает выключатель на 15 А, поэтому необходимо перейти к следующему стандартному номиналу: выключатель на 20 А. Никогда не округляйте в меньшую сторону — выключатель должен быть по крайней мере такого же размера, как рассчитанное значение.
Второй пример (240 В, непрерывно): Электрический водонагреватель мощностью 4000 Вт при 240 В дает \(I = \dfrac{4000}{240} = 16,67\text{ А}\); применение 1,25 дает \(16,67 \times 1,25 = 20,8\text{ А}\), что округляется до выключателя на 25 А. Проводники также должны быть рассчитаны по крайней мере на номинал выключателя. Это общее руководство; всегда подтверждайте окончательный расчет размера у квалифицированного электрика и текущего кода.
