Qu'est-ce qu'un atténuateur en Pi ?

Un atténuateur en Pi (π) est un réseau résistif passif dont la forme évoque la lettre grecque π : deux résistances de dérivation identiques (R2) reliées à la masse de chaque côté et une résistance série (R1) placée entre elles. Il réduit la puissance du signal d'une valeur précise tout en conservant l'adaptation entre l'impédance de la source et celle de la charge. Cette adaptation est indispensable en RF, en audio et dans la conception d'instruments de mesure, où il faut absolument éviter les réflexions.

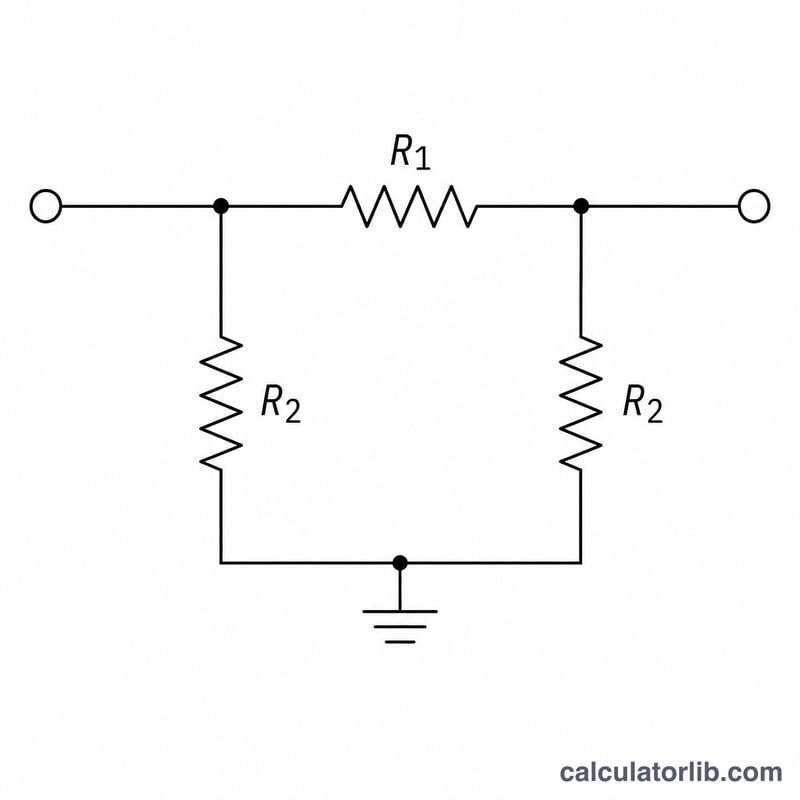

Schéma d'un réseau atténuateur en pi avec une résistance série et deux résistances shunt formant un pi
Topologie d'atténuateur en pi : résistance série R1 entre l'entrée et la sortie, avec deux résistances shunt R2 vers la masse.

Comment utiliser ce calculateur

Indiquez l'atténuation souhaitée en décibels (dB) ainsi que l'impédance caractéristique Z du système (généralement 50 Ω en RF ou 75 Ω en vidéo). Le calculateur vous renvoie la valeur de la résistance série unique R1, celle de chacune des deux résistances de dérivation R2, ainsi que le rapport de tension K.

La formule expliquée

Convertissez d'abord l'atténuation en un rapport de tension linéaire : \(K = 10^{\frac{\text{dB}}{20}}\). Les valeurs des résistances d'un atténuateur en Pi symétrique (impédances égales) sont alors

$$R_1 = \text{Z} \cdot \frac{K+1}{K-1} \qquad R_2 = \text{Z} \cdot \frac{K^2-1}{2K}$$

K doit être strictement supérieur à 1 (atténuation supérieure à 0 dB), sinon R1 ne serait pas définie.

Publicité

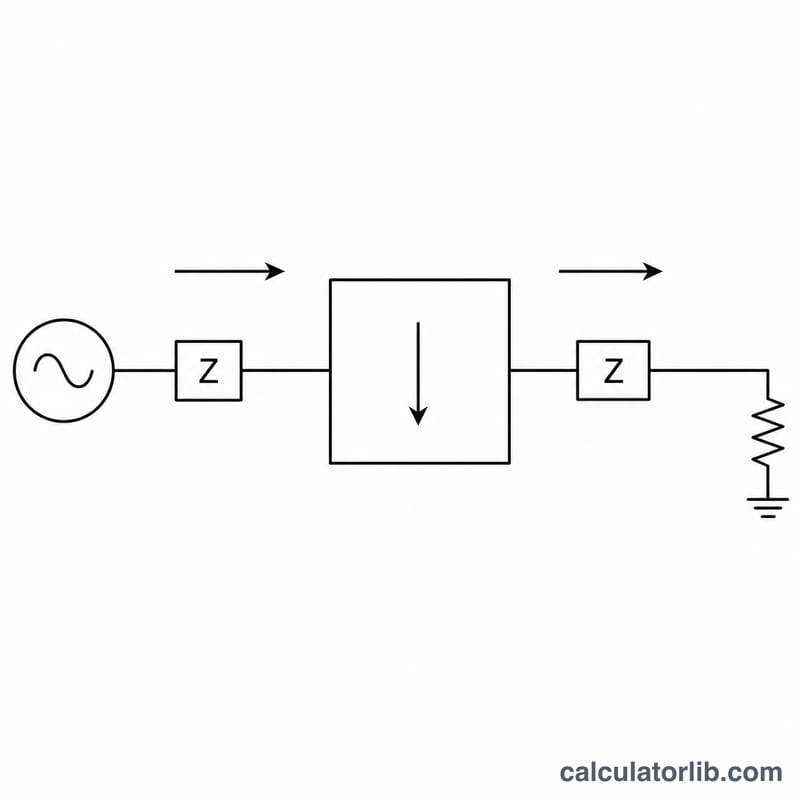

Schéma montrant un atténuateur entre la source et la charge avec une impédance caractéristique adaptée Z
L'atténuateur est adapté à l'impédance caractéristique Z à l'entrée comme à la sortie.

Exemple concret

Pour une atténuation de 10 dB dans un système 50 Ω :

$$K = 10^{\frac{10}{20}} = 10^{0{,}5} \approx 3{,}1623$$$$R_1 = 50 \cdot \frac{3{,}1623+1}{3{,}1623-1} = 50 \cdot \frac{4{,}1623}{2{,}1623} \approx 96{,}25 \ \Omega$$$$R_2 = 50 \cdot \frac{10-1}{2 \cdot 3{,}1623} = \frac{450}{6{,}3246} \approx 71{,}15 \ \Omega$$

Lors de la réalisation de l'atténuateur, utilisez les valeurs de résistances normalisées les plus proches.

Interpréter votre résultat

Un atténuateur en π comporte deux résistances en dérivation (une à chaque port) et une résistance en série entre elles. Le calculateur utilise le rapport de tension \(K = 10^{\text{dB}/20}\) et les deux expressions \(Z\,\frac{K+1}{K-1}\) et \(Z\,\frac{K^2-1}{2K}\). Dans un atténuateur en π standard, la première expression donne la valeur des deux branches en dérivation et la seconde la valeur de la branche en série. Vérifiez laquelle de vos sorties est étiquetée R1 et laquelle R2 avant de réaliser le montage.

  • Valeur en dérivation \(Z\,\frac{K+1}{K-1}\) : elle diminue lorsque l'atténuation augmente et tend vers Z pour une forte atténuation. Pour une atténuation très faible, elle devient très grande, environ \(17.4\,Z/\text{dB}\).
  • Valeur en série \(Z\,\frac{K^2-1}{2K}\) : elle augmente avec l'atténuation, environ \(ZK/2\) pour des dB élevés. Pour une atténuation très faible, elle devient très petite, environ \(Z\cdot\text{dB}/8.69\).
  • Aspect pratique : pour une atténuation très faible (par exemple 1 dB dans un système de 50 Ω : environ 869 Ω en dérivation et 5.8 Ω en série), les résistances en dérivation sont grandes et la résistance en série est minuscule. Toutes deux sont difficiles à réaliser avec précision, et de petites erreurs affectent fortement le résultat.

dB et rapports. L'atténuation en dB se relie à la tension par \(20\log_{10}\) et à la puissance par \(10\log_{10}\). 3 dB correspondent à environ la moitié de la puissance (rapport 1.995). 6 dB correspondent à environ la moitié de la tension (rapport 1.995). 20 dB correspondent à un rapport de tension de 10 et un rapport de puissance de 100.

Adaptation d'impédance. Lorsque la sortie est terminée par l'impédance de conception Z, le port d'entrée voit également Z, et inversement. Une source et une charge d'impédance Z restent donc adaptées avec l'atténuateur entre les deux. Si la terminaison diffère de Z, l'impédance d'entrée et l'atténuation réelle différeront des valeurs de conception.

Limites de précision. Les résistances réelles ont une tolérance (1 % est courant pour les composants à couche métallique), et des erreurs de 1 % modifient à la fois l'atténuation et la perte de retour. Pour une forte atténuation, le faible signal atteignant la sortie est aussi affecté par le couplage parasite autour de l'atténuateur. À haute fréquence, l'inductance des broches, la capacité parasite et les parasites de disposition font que la réponse réelle s'écarte du modèle résistif idéal. Les composants à montage en surface, les pistes courtes et le blindage aident.

Les valeurs de résistance données par le calculateur sont exactes ; en pratique, vous utiliserez les valeurs standard les plus proches (comme la série E96) ou combinerez des résistances en série ou en parallèle.

Publicité

Conversion des dB en rapports de tension et de puissance

Le rapport de tension est \(K = 10^{\text{dB}/20}\) et le rapport de puissance est \(10^{\text{dB}/10}\). Ce sont tous deux des rapports entrée/sortie.

Atténuation (dB) Rapport de tension K Rapport de puissance
0.5 1.059 1.122
1 1.122 1.259
3 1.413 1.995
6 1.995 3.981
10 3.162 10
20 10 100
30 31.62 1,000
40 100 10,000

Exemple : pour 6 dB dans un système de 50 Ω, \(K \approx 1.995\), donc la valeur en dérivation vaut \(50\cdot\frac{2.995}{0.995}\approx 150.5\ \Omega\) et la valeur en série vaut \(50\cdot\frac{3.981-1}{2\cdot 1.995}\approx 37.4\ \Omega\).

FAQ

Quelle est la différence entre un atténuateur en Pi et un atténuateur en T ? Les deux assurent la même atténuation : un atténuateur en T adopte une configuration série-dérivation-série, tandis qu'un atténuateur en Pi suit le schéma dérivation-série-dérivation. Le choix dépend de l'implantation et de vos préférences en matière d'éléments parasites.

Pourquoi deux résistances R2 ? Le réseau en Pi est symétrique : chaque côté possède sa propre résistance de dérivation, de valeur identique, afin de maintenir l'adaptation dans les deux sens.

Peut-on l'utiliser pour atténuer de la puissance ? Oui, mais vérifiez la puissance nominale de chaque résistance : la résistance de dérivation côté entrée et la résistance série sont celles qui dissipent le plus de puissance.
