Buck Dönüştürücü Hesaplama Aracı Nedir?

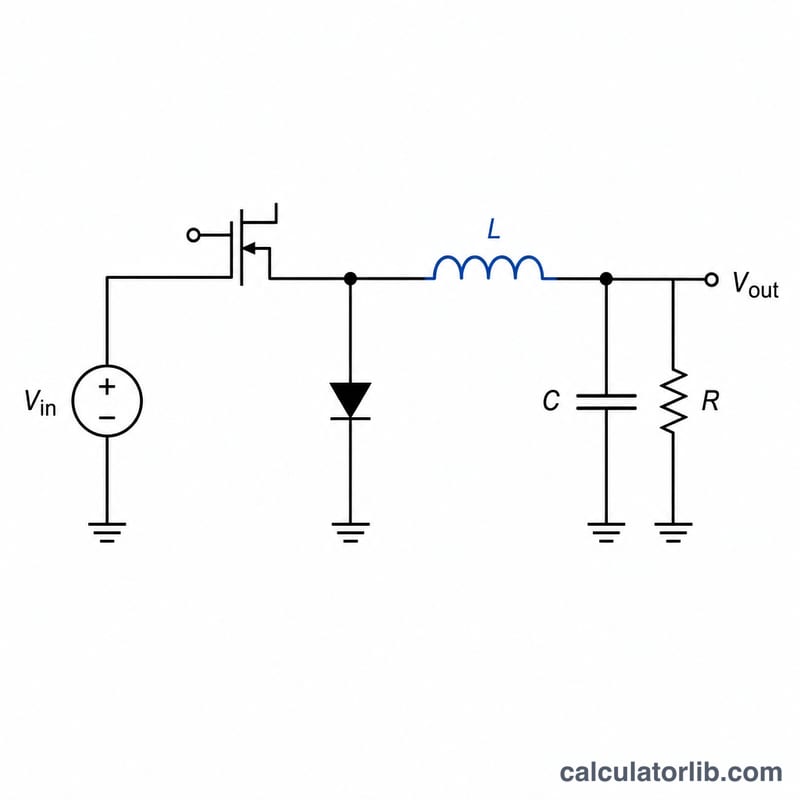

Buck dönüştürücü, yüksek bir giriş gerilimini daha düşük ve regüle edilmiş bir çıkış gerilimine yüksek verimle düşüren anahtarlamalı bir DC-DC regülatördür. Bu araç, giriş gerilimi ve anahtarlama görev oranından kararlı durum çıkış gerilimini hesaplar; ayrıca seçtiğiniz dalgalanma akımına göre bobini boyutlandırır. Formüller, sürekli iletim modunda (CCM) çalışan bir dönüştürücü için geçerlidir.
Nasıl Kullanılır?
Giriş gerilimini (Vin), anahtarın görev oranını (D) yüzde olarak, anahtarlama frekansını kHz cinsinden, çıkış yük akımını ve çıkış akımının yüzdesi olarak hedeflediğiniz bobin dalgalanma akımını girin (%30 yaygın bir başlangıç noktasıdır). Araç; regüle edilmiş çıkış gerilimini, amper cinsinden bobin dalgalanma akımını ve mikrohenry cinsinden önerilen endüktans değerini verir.
Formülün Açıklaması
CCM'de çalışan ideal bir buck dönüştürücü için dönüşüm oranı basitçe Vout = Vin × D şeklindedir; burada D, yüksek taraftaki anahtarın her anahtarlama çevriminde açık kaldığı süredir. Bobin değeri ise volt-saniye dengesinden çıkar: L = (Vin − Vout) · D / (f · ΔI_L); burada f, hertz cinsinden anahtarlama frekansı, ΔI_L ise istenen tepeden tepeye bobin dalgalanma akımıdır.
Örnek Hesaplama
12 V'u D = %42 (0,42) ile düşürelim: Vout = 12 × 0,42 = 5,04 V. Iout = 2 A ve %30 dalgalanma ile ΔI_L = 0,6 A olur. f = 100 kHz iken L = (12 − 5,04) × 0,42 / (100000 × 0,6) = 2,9232 / 60000 ≈ 48,72 µH.
Önemli Terimler ve Değişkenler
Buck dönüştürücü, yüksek bir giriş gerilimini daha düşük, düzenlenmiş bir çıkış gerilimine indirgeyen anahtarlı mod DC-DC devreseidir. Aşağıdaki değişkenler dönüştürücünün tanımlayıcı denklemlerinde yer almaktadır.
- Giriş gerilimi (Vin)
- Dönüştürücüye sağlanan düzenlenmemiş DC gerilimi, volt cinsinden (V). Buck topolojisinin çalışması için her zaman istenen çıkıştan daha yüksek olmalıdır.
- Çıkış gerilimi (Vout)
- Yüke sağlanan düzenlenmiş DC gerilimi, volt cinsinden (V). İdeal sürekli iletim modundaki bir buck dönüştürücüde \(V_{out} = V_{in} \times D\).
- Görev oranı (D)
- Yüksek taraf anahtarının açık olduğu her anahtarlama periyodunun kesri, oran (0–1) veya yüzde (0–100%) olarak ifade edilir. Dönüşüm oranını doğrudan belirler: \(D = V_{out}/V_{in}\).
- Anahtarlama frekansı (f)
- Ana anahtarın açılıp kapandığı oran, hertz cinsinden (Hz) — yaygın olarak kHz olarak ifade edilir. Daha yüksek \(f\) daha küçük endüktörlere ve kapasitörlere izin verir ancak anahtarlama kayıplarını arttırır.
- Endüktör kırpılma akımı (\(\Delta I_L\))
- Bir anahtarlama döngüsü sırasında endüktördeki akımın tepe-tepe değişimi, amper cinsinden (A). Genellikle çıkış (yük) akımının yüzdesi olarak belirtilir.
- Sürekli iletim modu (CCM)
- Endüktör akımının bir anahtarlama döngüsü sırasında hiçbir zaman sıfıra düşmediği bir çalışma modu. Basit ilişki \(V_{out}=V_{in}\,D\) CCM'de geçerlidir; hafif yüklerde dönüştürücü kesintili iletim moduna (DCM) girebilir; bu durumda oran aynı zamanda yüke bağlıdır.
- İndüktans (L)
- Güç endüktörünün değeri, henry cinsinden (H) — tipik olarak mikrohenry (µH) olarak ifade edilir. Belirli bir giriş/çıkış ve frekans için kırpılma akımını belirler: \(L = \dfrac{(V_{in}-V_{out})\,D}{f \cdot \Delta I_L}\).
Sıkça Sorulan Sorular
Çıkış her zaman Vin × D midir? Bu ideal bağıntı sürekli iletim modunda geçerlidir; anahtar/diyot gerilim düşüşlerini ve dirençsel kayıpları yok sayar; bu kayıplar gerçek çıkışı biraz düşürür.
Hangi dalgalanma akımını seçmeliyim? Maksimum çıkış akımının %20–40'ı tipiktir; daha düşük dalgalanma daha büyük bir bobin gerektirir.
Frekans çıkış gerilimini değiştirir mi? Hayır — Vout yalnızca Vin ve görev oranına bağlıdır. Frekans, regüle edilen gerilimi değil, bobin ve kondansatör boyutlandırmasını etkiler.
