什麼是 CIDR?
CIDR(Classless Inter-Domain Routing,無類別跨網域路由)是一套配置 IP 位址與繞送 IP 封包的方法。它於 1993 年正式導入,用來取代網際網路早期採用的「分類式網路」(Classful Network)定址架構。CIDR 位址由網路位址加上路由前綴長度組成,寫法就像 192.168.1.0/24 這樣。

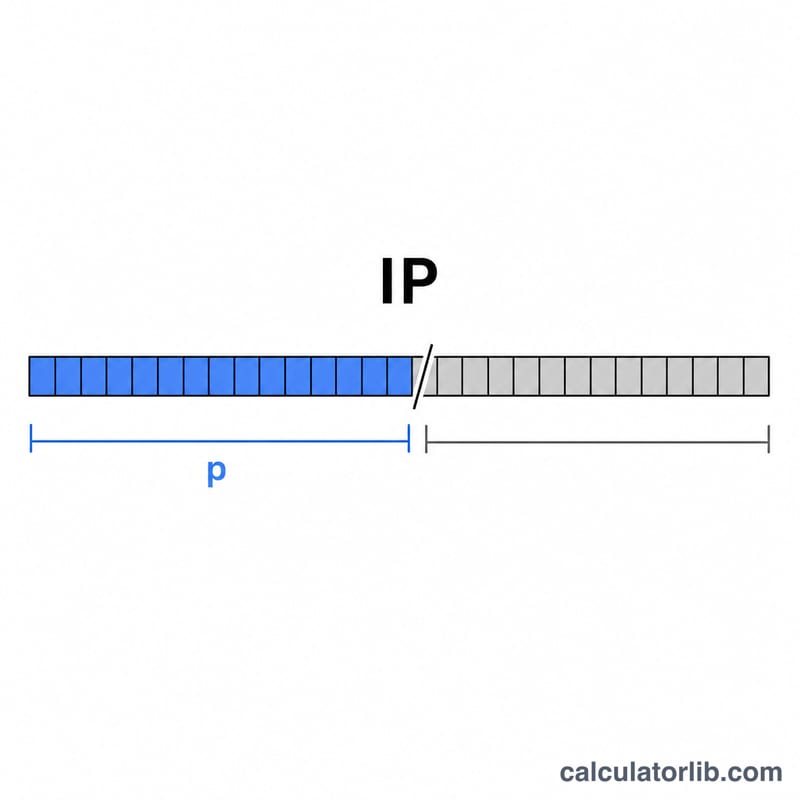

CIDR 表示法會在網路位址後面加上一個後綴,用來標示有多少個位元被劃分給網路部分。以 192.168.1.0/24 為例,「/24」代表前 24 個位元用於識別網路,剩下的 8 個位元則留給主機位址使用。
什麼時候會用到 CIDR 計算機?
對網管人員與 IT 工程師來說,CIDR 計算機在以下情境幾乎是必備工具:
- 網路規劃:在設計或擴充網路架構、需要有效率地分配 IP 位址區段時。
- 子網路設定:在設定路由器、防火牆或其他需要填入子網路遮罩的網路設備時。
- 排除網路故障:在診斷與 IP 定址或路由設定有關的連線問題時。
CIDR 資訊怎麼算?
要推算出網路的各項屬性,會用到下列幾條公式:
$$\text{CIDR} = \text{IP} / p$$ $$\begin{aligned} \text{Mask} &= \text{first } p \text{ bits set to } 1 \\ \text{Network} &= \text{IP} \mathbin{\&} \text{Mask} \\ \text{Broadcast} &= \text{IP} \mid (\lnot\,\text{Mask}) \\ \text{Hosts} &= 2^{\,32 - p} - 2 \end{aligned}$$子網路遮罩:把 CIDR 前綴換算成點分十進位格式的遮罩。

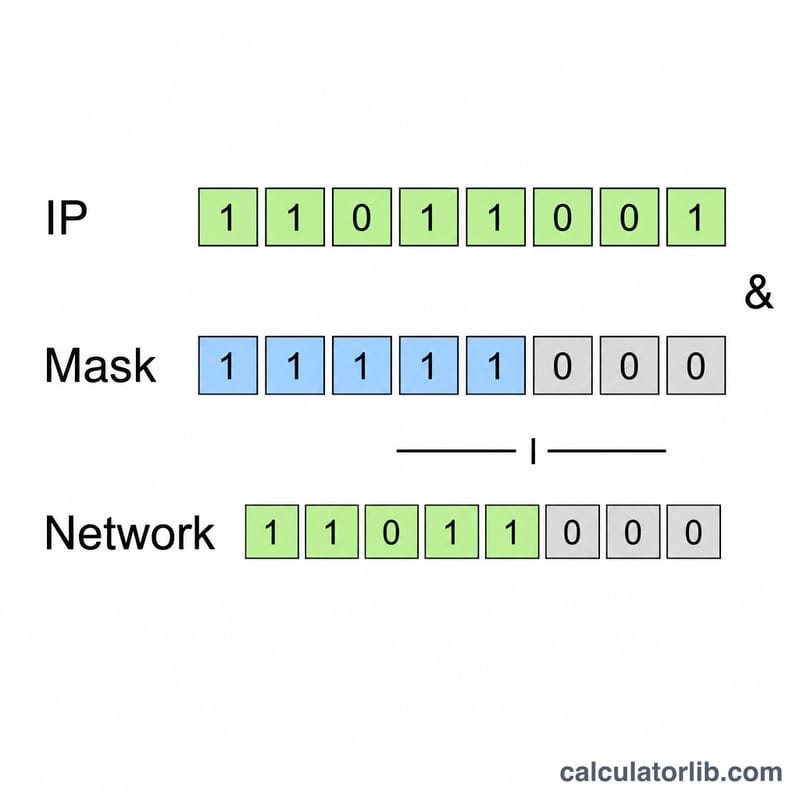

網路位址:將 IP 位址與子網路遮罩做位元 AND 運算。
廣播位址:將 IP 位址與反轉後的子網路遮罩做位元 OR 運算。
可用主機總數:\(2^{(32-\text{prefix})} - 2\)
第一個可用主機:網路位址 + 1
最後一個可用主機:廣播位址 − 1
萬用遮罩(Wildcard Mask):子網路遮罩的位元 NOT 運算結果(255.255.255.255 − 子網路遮罩)
範例
範例 1:基本的 CIDR 計算
計算 CIDR 表示法 192.168.1.0/24 的網路資訊。
| 項目 | 數值 |
|---|---|
| IP 位址 | 192.168.1.0 |
| CIDR 前綴 | 24 |
| 子網路遮罩 | 255.255.255.0 |
| 網路位址 | 192.168.1.0 |
| 廣播位址 | 192.168.1.255 |
| 第一個可用主機 | 192.168.1.1 |
| 最後一個可用主機 | 192.168.1.254 |
| 可用主機總數 | 254 |
| 萬用遮罩 | 0.0.0.255 |
範例 2:小型網段
計算 CIDR 表示法 10.0.0.0/28 的網路資訊。
| 項目 | 數值 |
|---|---|
| IP 位址 | 10.0.0.0 |
| CIDR 前綴 | 28 |
| 子網路遮罩 | 255.255.255.240 |
| 網路位址 | 10.0.0.0 |
| 廣播位址 | 10.0.0.15 |
| 第一個可用主機 | 10.0.0.1 |
| 最後一個可用主機 | 10.0.0.14 |
| 可用主機總數 | 14 |
| 萬用遮罩 | 0.0.0.15 |
範例 3:大型企業網路
計算 CIDR 表示法 172.16.0.0/16 的網路資訊。
| 項目 | 數值 |
|---|---|
| IP 位址 | 172.16.0.0 |
| CIDR 前綴 | 16 |
| 子網路遮罩 | 255.255.0.0 |
| 網路位址 | 172.16.0.0 |
| 廣播位址 | 172.16.255.255 |
| 第一個可用主機 | 172.16.0.1 |
| 最後一個可用主機 | 172.16.255.254 |
| 可用主機總數 | 65,534 |
| 萬用遮罩 | 0.0.255.255 |
CIDR 前綴對照表
| CIDR 前綴 | 子網路遮罩 | 網路數量 | 每個網路可用主機數 |
|---|---|---|---|
| /32 | 255.255.255.255 | \(2^{32}\) | 1 |
| /31 | 255.255.255.254 | \(2^{31}\) | 2* |
| /30 | 255.255.255.252 | \(2^{30}\) | 2 |
| /28 | 255.255.255.240 | \(2^{28}\) | 14 |
| /24 | 255.255.255.0 | \(2^{24}\) | 254 |
| /22 | 255.255.252.0 | \(2^{22}\) | 1,022 |
| /20 | 255.255.240.0 | \(2^{20}\) | 4,094 |
| /16 | 255.255.0.0 | \(2^{16}\) | 65,534 |
| /8 | 255.0.0.0 | \(2^{8}\) | 16,777,214 |
* 備註:依據 RFC 3021,/31 網段用於點對點鏈路時,兩個位址皆可直接使用。
