Công cụ này làm được gì

Công cụ tính dải LED này giúp bạn xác định ba thông số quan trọng khi lên kế hoạch cho một dự án chiếu sáng: số lượng LED trên dải, tổng công suất tiêu thụ tính bằng watt và dòng điện tính bằng ampe. Dựa trên đó, công cụ còn gợi ý dung lượng bộ nguồn kèm biên độ dự phòng an toàn để bạn không làm quá tải driver. Đây là phép tính điện cơ bản nên áp dụng được ở mọi nơi.

Cách sử dụng

Nhập tổng chiều dài dải LED (đơn vị mét), số LED mỗi mét ghi trên cuộn LED (thường là 30, 60, 96 hoặc 144), công suất mỗi LED theo thông số kỹ thuật (thường từ 0,06 W đến 0,3 W), và chọn điện áp nguồn (5 V, 12 V hoặc 24 V). Công cụ sẽ lập tức cho ra số LED, công suất, dòng điện và gợi ý bộ nguồn phù hợp.

Giải thích công thức

Phép tính rất đơn giản. Trước hết, tổng số LED = chiều dài × số LED mỗi mét. Công suất (watt) = tổng số LED × công suất mỗi LED. Dòng điện (ampe) = công suất ÷ điện áp (theo quan hệ \(P = V \times I\)). Sau đó ta nhân công suất với 1,2 để cộng thêm 20% dự phòng theo khuyến nghị, giúp bộ nguồn chạy mát và bền hơn.

$$\begin{gathered} N = \text{Length (m)} \times \text{LEDs/m}, \quad P = N \times \text{W/LED} \\[1.5em] I = \frac{P}{\text{Voltage (V)}}, \quad P_{\text{PSU}} = 1.2 \times P \end{gathered}$$
Quảng cáo

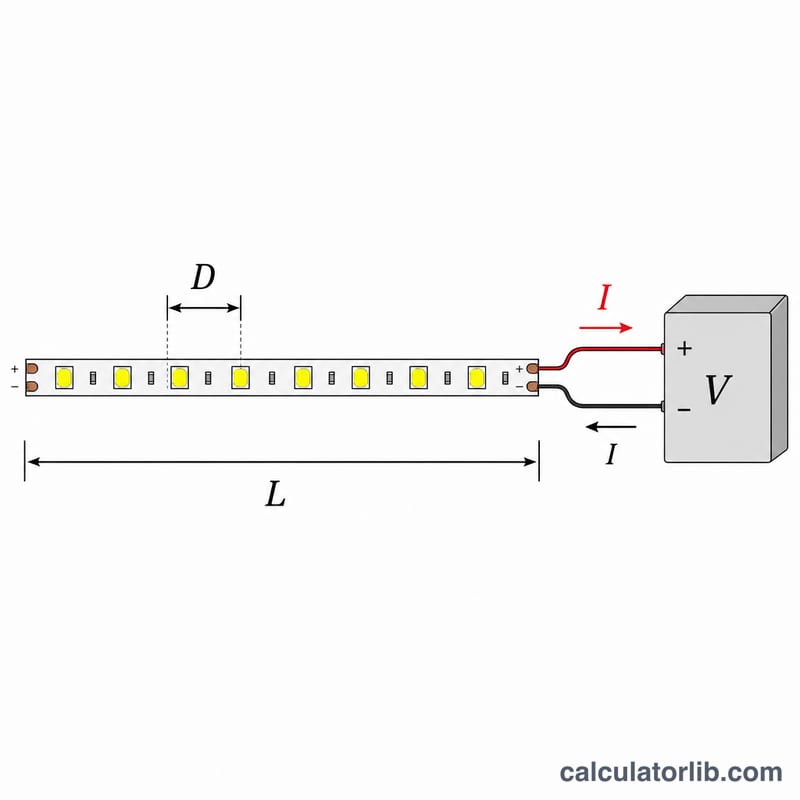

Sơ đồ dải LED thể hiện chiều dài, mật độ LED trên mỗi mét và dòng điện đến nguồn cấp
Cách chiều dài dải và mật độ LED kết hợp để xác định tổng công suất và dòng điện tiêu thụ.

Ví dụ minh họa

Giả sử bạn có một dải LED dài 5 m với 60 LED/m, mỗi LED có công suất 0,2 W, chạy ở điện áp 12 V.

$$N = 5 \times 60 = 300$$$$P = 300 \times 0{,}2 = 60\ \text{W}$$$$I = 60 \div 12 = 5\ \text{A}$$$$P_{\text{PSU}} = 60 \times 1{,}2 = 72\ \text{W}$$

Tổng số LED = 5 × 60 = 300. Công suất = 300 × 0,2 = 60 W. Dòng điện = 60 ÷ 12 = 5 A. Bộ nguồn khuyến nghị = 60 × 1,2 = 72 W, vậy nên một bộ nguồn 12 V công suất 72 W (hoặc cao hơn) là lý tưởng.

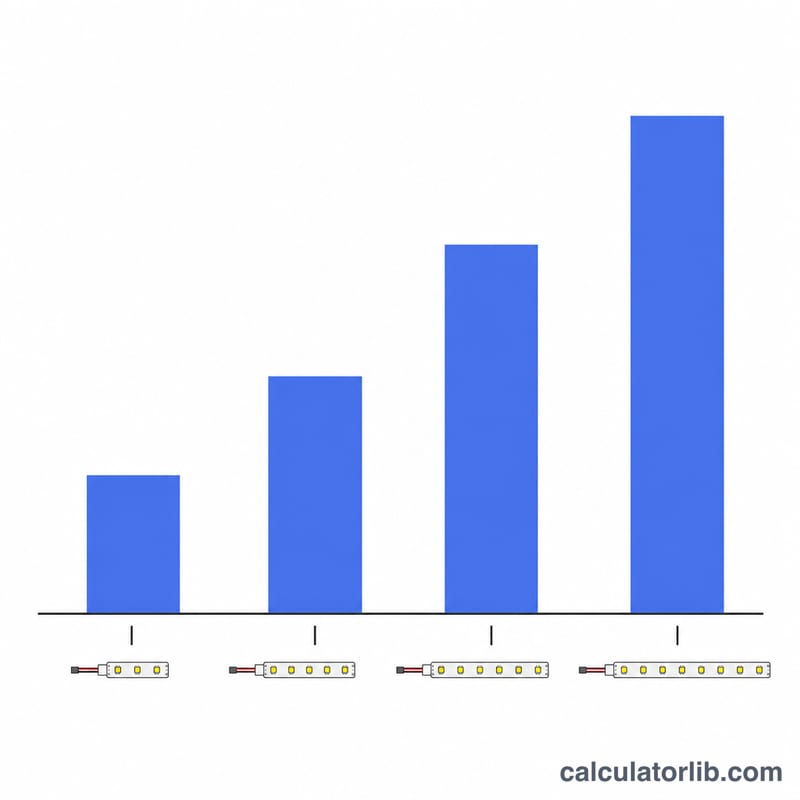

Biểu đồ cột so sánh tổng công suất cho các chiều dài dải LED khác nhau
Tổng công suất tiêu thụ tăng tuyến tính theo chiều dài dải khi mật độ LED cố định.

Các loại dải LED thông dụng: Công suất trên mét và chiều dài chạy tối đa

Bảng dưới đây liệt kê các loại dải LED phổ biến cùng với các con số điển hình. Hãy dùng bảng này để chọn giá trị khởi đầu cho máy tính (số LED trên mét và số watt trên mỗi LED). Đây chỉ là các giá trị điển hình. Thông số kỹ thuật của nhà sản xuất luôn được ưu tiên hơn bảng này.

Loại dải LED điển hình/m Công suất điển hình trên mét Các tùy chọn điện áp điển hình Chiều dài chạy đơn tối đa xấp xỉ*
2835 SMD 60 khoảng 4,8 W/m 12 V hoặc 24 V khoảng 5 m ở 12 V, khoảng 10 m ở 24 V
5050 SMD (30 LED/m) 30 khoảng 7,2 W/m 12 V hoặc 24 V khoảng 5 m ở 12 V, khoảng 10 m ở 24 V
5050 SMD (60 LED/m) 60 khoảng 14,4 W/m 12 V hoặc 24 V khoảng 5 m ở 12 V, khoảng 10 m ở 24 V
WS2812B có thể địa chỉ hóa (60 LED/m) 60 khoảng 18 W/m khi sáng trắng toàn phần (khoảng 0,3 W mỗi LED) 5 V khoảng 2 m ở 5 V
WS2812B có thể địa chỉ hóa (144 LED/m) 144 khoảng 43 W/m khi sáng trắng toàn phần (144 × 0,3 W) 5 V khoảng 2 m ở 5 V
COB (chip gắn trên bảng mạch) 320 trở lên khoảng 9–10 W/m 12 V hoặc 24 V (có các phiên bản 5 V) khoảng 5 m ở 12 V, khoảng 10 m ở 24 V

*Chiều dài chạy tối đa là chiều dài xấp xỉ trước khi sụt áp gây mờ sáng hoặc lệch màu rõ rệt ở đầu xa. Các hệ thống dài hơn thường được cấp nguồn từ hai đầu hoặc có thêm các điểm bơm điện. Dải LED có thể địa chỉ hóa hiếm khi tiêu thụ công suất sáng trắng toàn phần trong thực tế, nhưng hãy chọn nguồn cấp theo trường hợp xấu nhất.

So sánh 5 V, 12 V và 24 V cho cùng một dải LED

Xét một dải dài 5 m, 60 LED/m và 0,2 W mỗi LED. Tải là \(P = 5 \times 60 \times 0.2 = 60\) W, bất kể điện áp nguồn là bao nhiêu. Dòng điện tuân theo \(I = P / V\), và công suất nguồn khuyến nghị là \(P_{\text{PSU}} = 1.2 \times P = 72\) W (dự phòng 20%).

Kịch bản Tải Điện áp Dòng điện Nguồn với dự phòng 20%
5 m, 60 LED/m, 0,2 W 60 W 5 V \(60/5 = 12\) A 72 W
5 m, 60 LED/m, 0,2 W 60 W 12 V \(60/12 = \)5 A 72 W
5 m, 60 LED/m, 0,2 W 60 W 24 V \(60/24 = 2.5\) A 72 W
10 m, 60 LED/m, 0,2 W 120 W 24 V \(120/24 = 5\) A 144 W

Với cùng một công suất, tăng gấp đôi điện áp sẽ giảm một nửa dòng điện. Dòng điện thấp hơn nghĩa là ít sụt áp hơn dọc theo dải và dây dẫn, vì độ sụt áp bằng dòng điện nhân với điện trở. Điều này cũng giúp giảm nhiệt sinh ra ở dây và đầu nối. Đây là lý do các đoạn dài thường được lắp bằng dải 24 V. Ở 5 V, cùng 60 W cần 12 A, đòi hỏi dây dẫn dày và phải bơm điện tại nhiều điểm.

Quảng cáo

Bảng tra cỡ dây và dòng điện

Dùng bảng này để kiểm tra xem dây cấp nguồn của bạn có thể chịu được dòng điện mà máy tính báo ra hay không. Các số liệu là hướng dẫn thận trọng cho các đoạn dây ngắn, điện áp thấp, dùng loại dây kiểu khung máy (AWG là tiêu chuẩn cỡ dây Hoa Kỳ, American Wire Gauge).

AWG Tiết diện (xấp xỉ mm²) Dòng điện an toàn tối đa xấp xỉ (đoạn ngắn)
22 0,33 khoảng 3 A
20 0,52 khoảng 5 A
18 0,82 khoảng 7 A
16 1,31 khoảng 10 A
14 2,08 khoảng 15 A

Các đoạn dài hơn cần dây dày hơn, vì điện trở (và do đó độ sụt áp) tăng theo chiều dài. Ở 12 V hoặc đặc biệt là 5 V, ngay cả độ sụt áp vừa phải cũng dễ nhận thấy, vì vậy hãy chọn dây lớn hơn một hoặc hai cỡ đối với các đoạn dài hơn vài mét. Những con số này chỉ là hướng dẫn chung, không thay thế được quy chuẩn điện địa phương hay thông số định mức của nhà sản xuất dây và dải LED. Nếu còn nghi ngờ, hãy chọn dây dày hơn hoặc tham khảo ý kiến thợ điện có chuyên môn.

Câu hỏi thường gặp

Vì sao cần cộng thêm 20% dự phòng? Bộ nguồn sẽ bền hơn và mát hơn khi không phải chạy ở 100% tải, đồng thời để dư chỗ cho dòng khởi động và giai đoạn khởi động ấm máy.

Có cần giảm tải cho các đoạn dây dài không? Có — các đoạn dải LED dài chạy đơn lẻ sẽ bị sụt áp và mờ dần ở đầu xa. Hãy cấp nguồn ở cả hai đầu hoặc dùng dây tiết diện lớn hơn cho các đoạn dài hơn vài mét.

Tìm thông số công suất mỗi LED ở đâu? Hãy xem thông số kỹ thuật của dải LED, thường có ghi công suất mỗi mét; lấy giá trị đó chia cho số LED mỗi mét sẽ ra công suất mỗi LED.

Cập nhật lần cuối:
