計算を入力してください

公式

蓄電池容量(kWh)=1日の使用量(kWh)×日数DoD(%)100×効率(%)100\text{蓄電池容量(kWh)} = \frac{\text{1日の使用量(kWh)} \times \text{日数}}{\dfrac{\text{DoD(\%)}}{100} \times \dfrac{\text{効率(\%)}}{100}}

計算例

蓄電池容量(kWh)=10×280100×90100≈27.78\text{蓄電池容量(kWh)} = \frac{10 \times 2}{\dfrac{80}{100} \times \dfrac{90}{100}} \approx 27.78
利用統計

広告

結果

必要な蓄電池容量
27.78
kWh(公称容量)
供給すべき総電力量 20 kWh

このページの誤りを報告

この計算ツールでできること

このソーラー蓄電池の容量計算ツールは、オフグリッド(独立型)や非常用バックアップの太陽光発電システムに必要な、蓄電池の公称容量(キロワット時:kWh)を試算します。1日に使う電力量、太陽光が得られなくても運用したい日数(自立日数)、安全に放電できる深さ、そしてシステム全体で生じる往復損失(充放電ロス)を考慮して計算します。

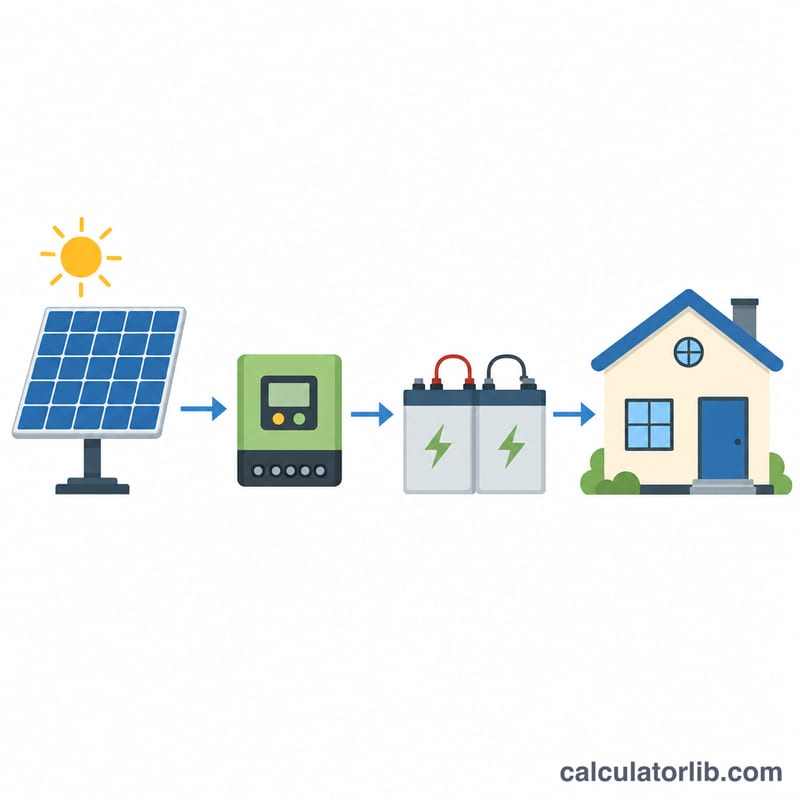

ソーラーパネルが蓄電池を充電し、家に電力を供給するフラットイラスト
ソーラー蓄電池はパネルの電力を貯め、曇りの日や夜間も家に電気を供給します。

使い方

1日あたりの平均消費電力量(kWh)、確保したいバックアップ日数、お使いのバッテリーの種類に応じた推奨放電深度(DoD)、そしてシステム全体の効率を入力してください。リチウムイオン電池は一般に80〜90%のDoDが可能ですが、鉛蓄電池は通常50%程度に抑える必要があります。システム効率の85〜95%という値は、パワーコンディショナ(インバータ)や配線で生じる損失を見込んだ目安です。

計算式の解説

計算式は次のとおりです。必要容量(kWh)=(1日の消費電力量 × 自立日数)÷(DoD × 効率)。

$$\text{Battery Size (kWh)} = \frac{\text{Daily Use (kWh)} \times \text{Days}}{\dfrac{\text{DoD (\%)}}{100} \times \dfrac{\text{Efficiency (\%)}}{100}}$$

分子は、バックアップ期間中に供給しなければならない総電力量を表します。これをDoDで割ることでバッテリーを過放電させずに済み、さらに効率で割ることで充放電サイクル中に失われるエネルギー分のマージンを上乗せできます。

広告

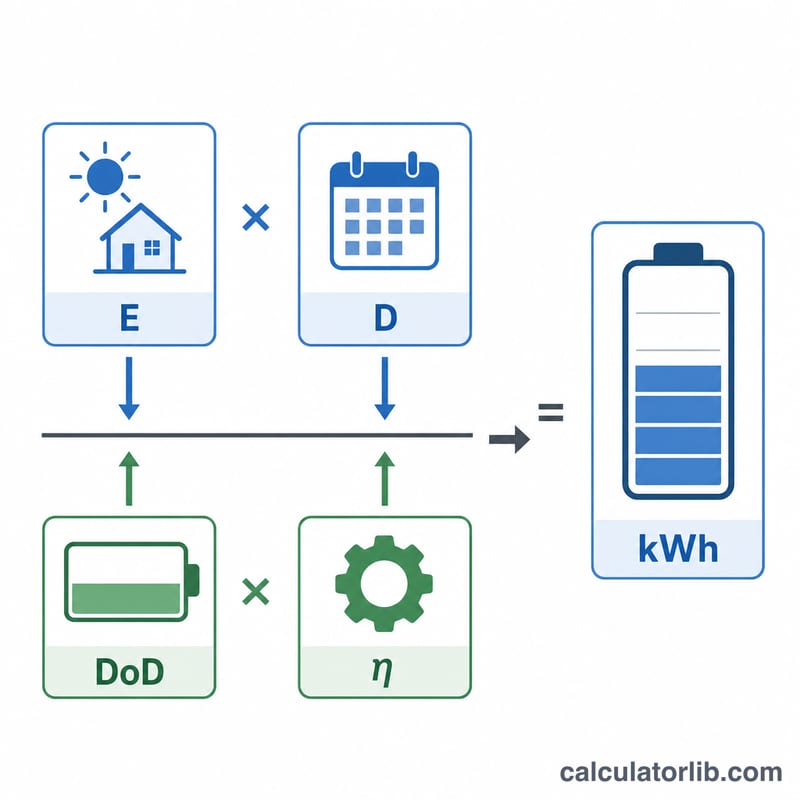

バッテリー容量=1日の負荷×日数÷(放電深度×効率)の図
バッテリー容量の計算式:1日の負荷×日数を、放電深度×システム効率で割る。

計算例

たとえば1日に10 kWhを使用し、自立日数を2日確保したいとします。バッテリーのDoDは80%、システム効率は90%とします。総電力量=\(10 \times 2 = 20\) kWh。これを(\(0.80 \times 0.90 = 0.72\))で割ると、\(20 \div 0.72 \approx 27.78\) kWh の公称容量が必要だと分かります。

電池化学の比較:放電深度と効率

入力する放電深度(DoD)と往復効率は、電池の容量に大きく影響します。以下の数値はメーカーや機種によって異なる一般的な目安です。必ず製品のデータシートと保証条件を確認してください。

化学組成 一般的な推奨DoD 一般的な往復効率 一般的なサイクル寿命(概算)
LiFePO4(リン酸鉄リチウム) 80~100% 92~98% 3,000~6,000回以上
リチウムイオン NMC 80~90% 90~97% 1,000~4,000回
鉛蓄電池(液式) 約50% 75~85% 500~1,500回
鉛蓄電池(AGM/ゲル) 50~60% 80~85% 500~1,200回

サイクル寿命は、DoD、温度、充電速度、メーカーが想定する寿命末期の容量に大きく左右されます。特に鉛蓄電池では、放電深度を浅くすると寿命が延びる傾向があります。

広告

結果の読み方

この計算機は公称(定格)容量を算出します。これは電池のラベルに記載されている数値であり、実際に取り出せるエネルギーではありません。計算式にはDoDと効率損失の余裕がすでに含まれています。

  • 使用可能エネルギー = 公称容量 × DoD。27.8 kWhのバンクで放電深度80%の場合:\(27.8 \times 0.80 \approx 22.2\) kWh使用可能。
  • 負荷への供給エネルギー = 使用可能エネルギー × 効率:\(22.2 \times 0.90 \approx 20\) kWh。これは1日10 kWhを2日分に相当します。
  • モジュールサイズ:多くの家庭用電池は、約5~15 kWhのモジュールを積み重ねたり並列接続したりして構成できます。計算結果は実用的な最も近い組み合わせに切り上げ、システムが対応する最大台数も確認してください。
  • アンペア時(Ah):\(\text{Ah} = \dfrac{\text{kWh} \times 1000}{\text{システム電圧}}\)。27.8 kWhの場合、12 Vで約2,317 Ah、24 Vで1,158 Ah、48 Vで579 Ahです。正確な値はkWhの丸め方によって変わります。電圧が高いほど電流は小さくなり、より細いケーブルを使用でき、損失も抑えられます。
  • 電力とエネルギーの違い:kWhの結果は蓄えられたエネルギーのみを示します。インバーターの連続定格および瞬間最大出力(kW)、電池の最大放電レート、ピーク負荷は別途確認する必要があります。インバーターや電池の出力上限が低いと、容量が大きくても大きな負荷を動かせません。

寒冷な気温、電池の経年劣化(年月とともに容量は低下します)、負荷の見積もり誤差などの実環境要因によって、使用可能容量は減少する場合があります。多くの設計者はこれらに備えて余裕を持たせます。これは一般的な情報であり、専門的な助言ではありません。具体的な設置場所の容量設計は、資格を持つ施工業者に確認してください。

よくある質問

放電深度(DoD)とは何ですか? DoDとは、バッテリーの寿命を縮めずに安全に使える容量の割合を指します。DoDが高いほど、必要な総容量は少なくて済みます。

なぜ効率で割るのですか? 実際のシステムでは、インバータやチャージコントローラ、ケーブルで熱としてエネルギーが失われます。そのため、実際に使えるエネルギーを確保するには、容量を少し大きめに見積もる必要があるのです。

太陽光パネルの容量も計算できますか? いいえ。このツールは蓄電池の容量のみを試算します。パネルの容量は、お住まいの地域の日照時間や充電目標によって変わります。
