Калькулятор нагрева по закону Джоуля-Ленца

Калькулятор нагрева по закону Джоуля-Ленца

Развивающийся AI Skill PRO

Введите расчет

Математическая формула

Q=I2·R·tQ = \text{I}^{2} \cdot \text{R} \cdot \text{t}
Статистика использования

Реклама

Результаты

Выделившееся тепло (закон Джоуля-Ленца)
2 400
джоули (Дж)
Рассеиваемая мощность 40 W
Падение напряжения 20 V
Тепло в килоджоулях 2,4 kJ
Тепло в калориях 573,61 cal

Сообщить об ошибке на этой странице

Что такое нагрев Джоуля-Ленца?

Нагрев по закону Джоуля-Ленца (его также называют резистивным или омическим нагревом) — это процесс превращения электрической энергии в тепло при прохождении тока через проводник. Калькулятор использует закон Джоуля-Ленца, \(Q = I^{2} \cdot R \cdot t\), чтобы рассчитать полное количество выделившейся теплоты. Формула применима к любому резистивному элементу — нагревательным спиралям, предохранителям, проводам, лампам накаливания и электронным компонентам. В русскоязычной литературе этот закон традиционно носит имена сразу двух учёных — Джеймса Джоуля и Эмилия Ленца, открывших его независимо друг от друга.

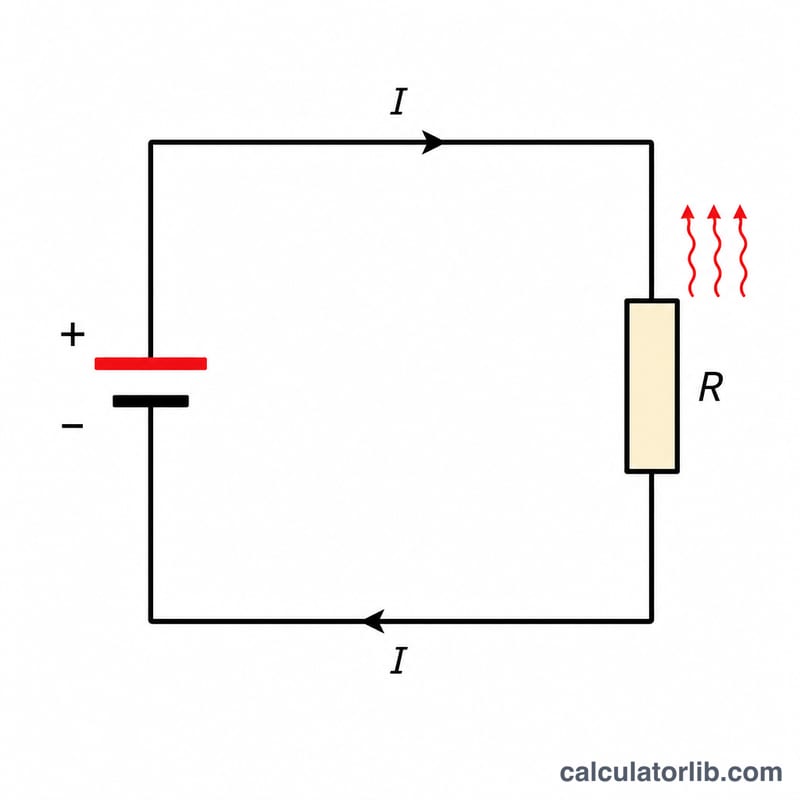

Резистор в цепи, преобразующий электрический ток в тепло
Ток, проходящий через резистор, рассеивает электрическую энергию в виде тепла.

Как пользоваться калькулятором

Введите три величины: силу тока \(I\) в амперах, сопротивление \(R\) в омах и время \(t\) в секундах. Калькулятор покажет полное количество теплоты \(Q\) в джоулях, а также рассеиваемую мощность (\(P = I^{2}R\)), падение напряжения на резисторе (\(V = IR\)) и для удобства переведёт тепло в килоджоули и калории.

Разбор формулы

Основное уравнение — $$Q = I^{2} \cdot R \cdot t$$ Поскольку по закону Ома \(V = IR\), то же количество теплоты можно записать как \(Q = V \cdot I \cdot t = (V^{2}/R) \cdot t\). Мощность — это тепло за единицу времени: \(P = Q/t = I^{2}R\). Обратите внимание: при увеличении тока вдвое тепло возрастает вчетверо (из-за множителя \(I^{2}\)) — именно поэтому в сильноточных цепях так важно правильно подбирать сечение проводников.

Реклама

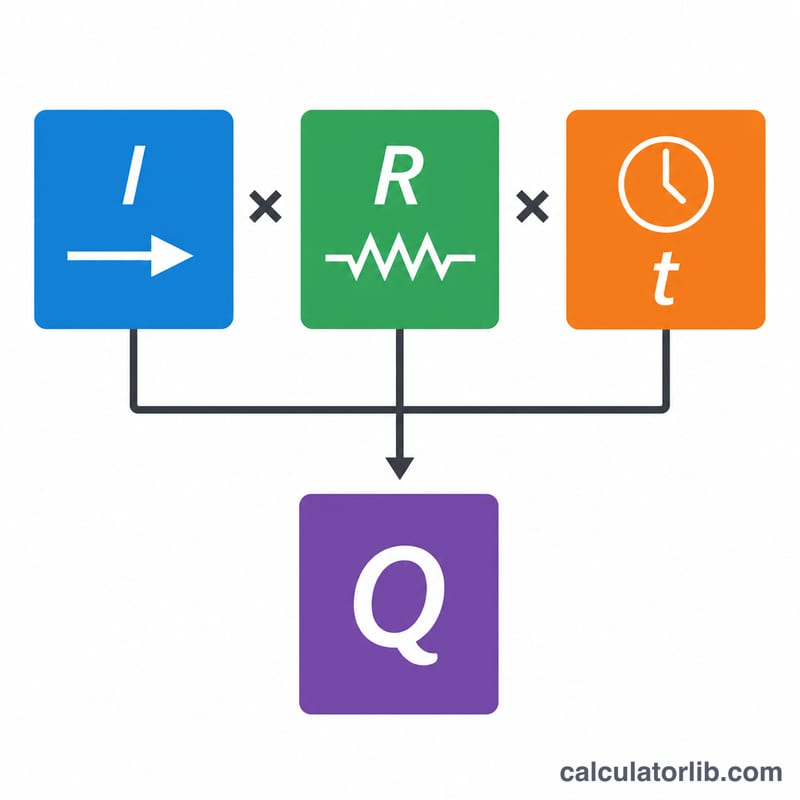

Разбор формулы джоулева нагрева на ток, сопротивление и время
Теплота \(Q\) растёт пропорционально квадрату тока и линейно — сопротивлению и времени.

Пример расчёта

Через нагревательный элемент сопротивлением 10 Ом проходит ток 2 А в течение 60 секунд. Тепло $$Q = I^{2} \cdot R \cdot t = 2^{2} \times 10 \times 60 = 4 \times 10 \times 60 = 2400\ \text{Дж}$$ (2,4 кДж). Рассеиваемая мощность \(= I^{2}R = 4 \times 10 = \mathbf{40\ \text{Вт}}\), а падение напряжения \(= IR = 2 \times 10 = \mathbf{20\ \text{В}}\).

Частые вопросы

Подходит ли формула для цепей переменного тока? Да, если использовать действующее (среднеквадратичное, RMS) значение тока и чисто резистивную нагрузку. Для реактивных нагрузок тепло выделяет только активная (резистивная) составляющая.

Зачем тепло показано ещё и в калориях? 1 калория = 4,184 джоуля. Калории удобны, когда нужно связать электрический нагрев с изменением температуры воды или других веществ.

Что делать, если время указано в минутах? Сначала переведите его в секунды (умножьте минуты на 60), поскольку формула работает в единицах СИ.

Реклама

Единицы преобразования энергии

Джоулев нагрев Q = I²Rt рассчитывается в джоулях (Дж). Эти коэффициенты переводят результат в другие распространённые единицы энергии и времени.

Величина Эквивалент
1 Дж 1 Вт·с = 0,239 кал (1 кал = 4,184 Дж)
1 кДж 1 000 Дж
1 ккал 4 184 Дж
1 Вт·ч 3 600 Дж
1 кВт·ч 3,6 МДж (3 600 000 Дж)
1 БТЕ ≈ 1 055 Дж
1 мин 60 с
1 ч 3 600 с

Время должно быть в секундах при использовании Q = I²Rt, где ток задан в амперах, а сопротивление в омах. Пример: ток 2 А через 10 Ом в течение 1 минуты (60 с) даёт \(Q = 2^2 \cdot 10 \cdot 60 = \)2400 Дж, что составляет 2400 ÷ 3600 ≈ 0,667 Вт·ч, или около 574 кал.

Типичное удельное сопротивление распространённых проводниковых материалов

Удельное сопротивление ρ при 20 °C, в омметрах (Ом·м). Чем ниже удельное сопротивление, тем меньше джоулев нагрев при том же токе и геометрии.

Материал Удельное сопротивление при 20 °C (Ом·м)
Серебро 1,59×10⁻⁸
Медь 1,68×10⁻⁸
Золото 2,44×10⁻⁸
Алюминий 2,82×10⁻⁸
Вольфрам 5,6×10⁻⁸
Железо ≈ 9,7×10⁻⁸
Нихром ≈ 1,10×10⁻⁶

Сопротивление однородного проводника равно \(R = \frac{\rho L}{A}\), где L — длина в метрах, а A — площадь поперечного сечения в м². Например, 10 м медного провода сечением 1 мм² (1×10⁻⁶ м²) имеет \(R = \frac{1.68\times10^{-8} \cdot 10}{1\times10^{-6}} = 0.168\ \Omega\).

Сопротивление зависит от температуры. Для большинства металлов удельное сопротивление возрастает с ростом температуры, поэтому приведённые значения справедливы только вблизи 20 °C. Проводник, который нагревается, будет иметь более высокое сопротивление, чем указано в таблице, и фактически выделяемое тепло будет соответственно меняться. Значения для сплавов, таких как нихром, приблизительны и зависят от состава.
