Введите расчет

Математическая формула

Q=m˙·c·ΔTгде{m˙=Расход (л/мин)60000×Плотность (кг/м³)c=Удельная теплоёмкость (Дж/кг·°C)ΔT=Перепад температур (°C)\begin{gathered} Q = \dot{m} \cdot c \cdot \Delta T \\[1.5em] \text{где}\quad \left\{ \begin{aligned} \dot{m} &= \dfrac{\text{Расход (л/мин)}}{60000} \times \text{Плотность (кг/м³)} \\ c &= \text{Удельная теплоёмкость (Дж/кг·°C)} \\ \Delta T &= \text{Перепад температур (°C)} \end{aligned} \right. \end{gathered}
Показать шаги расчёта (1)
  1. Отведённое тепло (кВт)

    QkW=Расход (л/мин)×Плотность (кг/м³)×Удельная теплоёмкость (Дж/кг·°C)×Перепад температур (°C)60000×1000Q_{kW} = \frac{\text{Расход (л/мин)} \times \text{Плотность (кг/м³)} \times \text{Удельная теплоёмкость (Дж/кг·°C)} \times \text{Перепад температур (°C)}}{60000 \times 1000}

    Тот же тепловой баланс в киловаттах: результат в ваттах делится на 1000

Статистика использования

Реклама

Результаты

Тепло, отведённое жидкостью
697,67
ватты (Вт)
Отведённое тепло 0,698 kW
Массовый расход 0,0167 kg/s
Формула Q = ṁ × c × ΔT

Сообщить об ошибке на этой странице

Что такое калькулятор водяного охлаждения?

Этот калькулятор показывает, сколько тепла способен отвести контур жидкостного охлаждения, опираясь на фундаментальное уравнение теплопередачи \(Q = \dot{m} \cdot c \cdot \Delta T\). Его применяют для водяного охлаждения ПК, промышленных чиллеров, охлаждения лазеров, рубашек охлаждения двигателей и любых замкнутых контуров, где прокачиваемая жидкость уносит тепловую энергию. Результат выводится в ваттах и киловаттах.

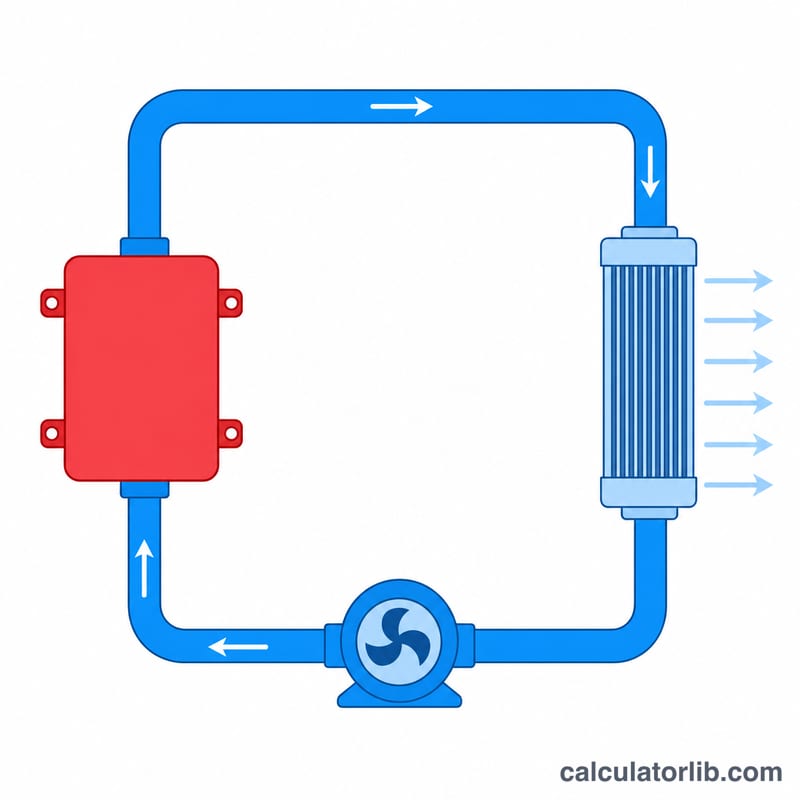

Схема контура водяного охлаждения с потоком через источник тепла и радиатор
Контур водяного охлаждения поглощает тепло от источника и отводит его циркулирующей водой.

Как пользоваться

Укажите расход охлаждающей жидкости в литрах в минуту, перепад температур (\(\Delta T\)) между выходом и входом контура в °C, плотность жидкости (вода ≈ 1000 кг/м³) и её удельную теплоёмкость (вода ≈ 4186 Дж/кг·°C). Калькулятор переводит объёмный расход в массовый и умножает его на теплоёмкость и разницу температур, получая отведённое тепло.

Разбор формулы

Массовый расход \(\dot{m}\) (кг/с) — это объёмный расход, делённый на 1000 (л→м³) и на 60 (мин→с) и умноженный на плотность. $$\dot{m} = \frac{\text{flow (L/min)}}{1000 \times 60} \cdot \rho$$ Перемножение \(\dot{m}\) на удельную теплоёмкость \(c\) и изменение температуры \(\Delta T\) даёт \(Q\) в ваттах — мощность теплового потока, который уносит жидкость. $$Q = \dot{m} \cdot c \cdot \Delta T$$ И больший расход, и больший перепад температур увеличивают отводимое тепло.

Реклама

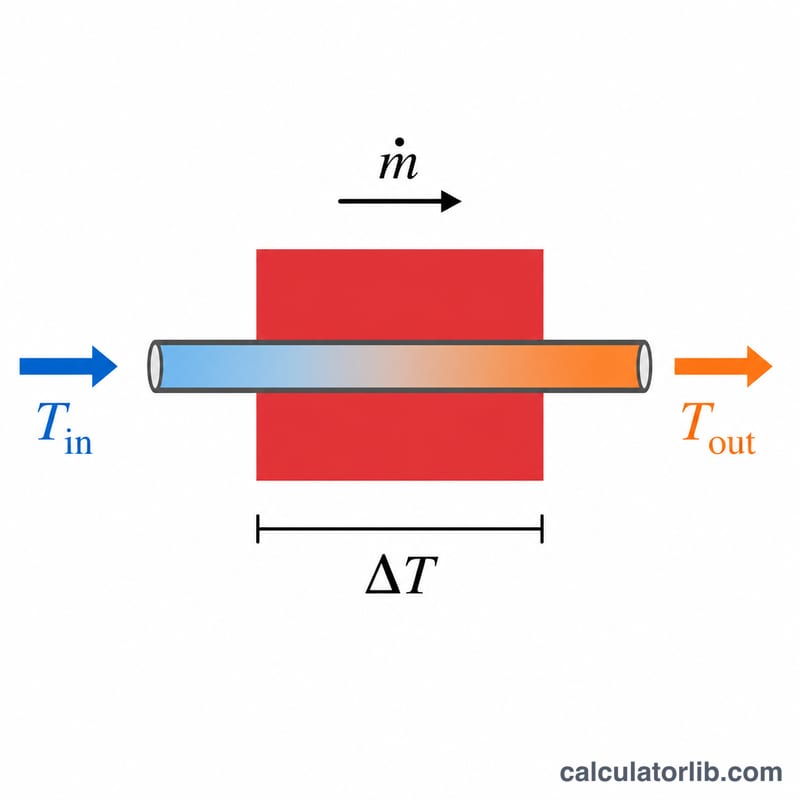

Схема с температурами на входе и выходе нагретого блока при массовом расходе
Отведённое тепло равно массовому расходу × удельную теплоёмкость × прирост температуры (\(\Delta T = T_{\text{вых}} - T_{\text{вх}}\)).

Пример расчёта

Контур прокачивает воду с расходом 2 л/мин при перепаде 10 °C. Массовый расход \(= (2 \div 1000 \div 60) \times 1000 = 0{,}03333\ \text{кг/с}\). \(Q = 0{,}03333 \times 4186 \times 10 \approx\) 1395 Вт (1,4 кВт). Удвоение расхода до 4 л/мин удваивает отводимое тепло — примерно до 2790 Вт.

Частые вопросы

Какие значения плотности и теплоёмкости использовать? Для чистой воды при комнатной температуре: 1000 кг/м³ и 4186 Дж/кг·°C. У смеси вода/гликоль теплоёмкость ниже (~3300–3800 Дж/кг·°C), а плотность немного выше.

\(\Delta T\) — это температура входа или выхода? \(\Delta T\) — это разница (выход минус вход), то есть насколько нагрелась жидкость, проходя через источник тепла.

Как перевести в BTU/час? Умножьте результат в ваттах на 3,412.

Плотность и удельная теплоёмкость распространённых охлаждающих жидкостей

Вводите эти значения в поля density (плотность) и specheat (удельная теплоёмкость), если ваш контур заполнен не чистой водой. Приведённые цифры — typical values при температуре примерно 20–25 °C. Смеси гликоля даны по массовой концентрации и являются приблизительными.

Охлаждающая жидкость Плотность (кг/м³) Удельная теплоёмкость (Дж/кг·°C)
Чистая вода ≈ 998–1000 ≈ 4182–4186
25% пропиленгликоль / вода ≈ 1015–1020 ≈ 3900–4000
50% пропиленгликоль / вода ≈ 1030–1040 ≈ 3500
30% этиленгликоль / вода ≈ 1035–1040 ≈ 3700
50% этиленгликоль / вода ≈ 1065–1070 ≈ 3300
Минеральное / трансформаторное масло (для сравнения) ≈ 850–890 ≈ 1800–2000

Значения меняются с температурой и концентрацией гликоля, а пакеты ингибиторов немного их смещают. Всегда сверяйтесь с техническим паспортом производителя для вашей конкретной жидкости и рабочей температуры. Учтите, что смеси гликоля переносят меньше тепла на литр, чем вода, поэтому при том же расходе и ΔT отводится меньшая мощность.

Реклама

Отвод тепла при различных расходах и перепадах температуры

Таблица рассчитана для воды с ρ = 1000 кг/м³ и c = 4186 Дж/кг·°C. Каждое значение использует \(Q = \frac{\text{л/мин}}{60} \times 4186 \times \Delta T\), что составляет около 69,77 Вт на (л/мин·°C). Результаты округлены до ближайшего ватта.

Расход (л/мин) ΔT = 2 °C (Вт) ΔT = 5 °C (Вт) ΔT = 10 °C (Вт)
1 140 349 698
2 279 698 1395
4 558 1395 2791
8 1116 2791 5581

Проверка на примере для 2 л/мин и 10 °C: \(\dot{m} = \frac{2}{60} \times 1000 / 1000 = 0.03333\) кг/с, поэтому \(Q = 0.03333 \times 4186 \times 10 \approx 1395\) Вт. Q изменяется линейно: удвоение либо расхода, либо перепада температуры удваивает отведённое тепло. Чтобы получить ту же тепловую нагрузку при меньшем ΔT, требуется пропорционально больший расход.

Перевод единиц для тепла и расхода

Величина Эквивалент
1 Вт 3,412 БТЕ/ч
1 кВт 3412 БТЕ/ч
1 тонна холода 3,517 кВт = 12 000 БТЕ/ч
1 US GPM (галлон США в минуту) 3,785 л/мин
1 л/мин 0,264 US GPM
1 м³/ч 16,67 л/мин
1 ккал/ч 1,163 Вт

Пример: результат 1395 Вт equals примерно \(1395 \times 3.412 \approx 4760\) БТЕ/ч, или около 0,40 тонны холода. GPM здесь означает галлоны США в минуту.
