Flyback Çevirici Hesaplayıcı

Hesaplamaya Girin

Giriş Gerilimi Vin (V)

Görev Çevrimi D (0-1)

Primer Sarım Sayısı Np

Sekonder Sarım Sayısı Ns

Sonuç

Çıkış Gerilimi

4

volt (V)

Sarım oranı (Ns/Np)	0,5
Görev terimi D/(1−D)	0,6667

Flyback Çevirici Hesaplayıcı Nedir?

Flyback çevirici, anahtarın iletim süresinde enerjiyi bir bağlı bobinde (transformatörde) depolayan ve kesim süresinde bu enerjiyi çıkışa aktaran, yalıtımlı bir DC–DC anahtarlamalı topolojidir. Bu hesaplayıcı, sürekli iletim modunda (CCM) kararlı durum çıkış gerilimini üç parametreden tahmin eder: giriş gerilimi, transformatör sarım oranı ve anahtarlama görev çevrimi.

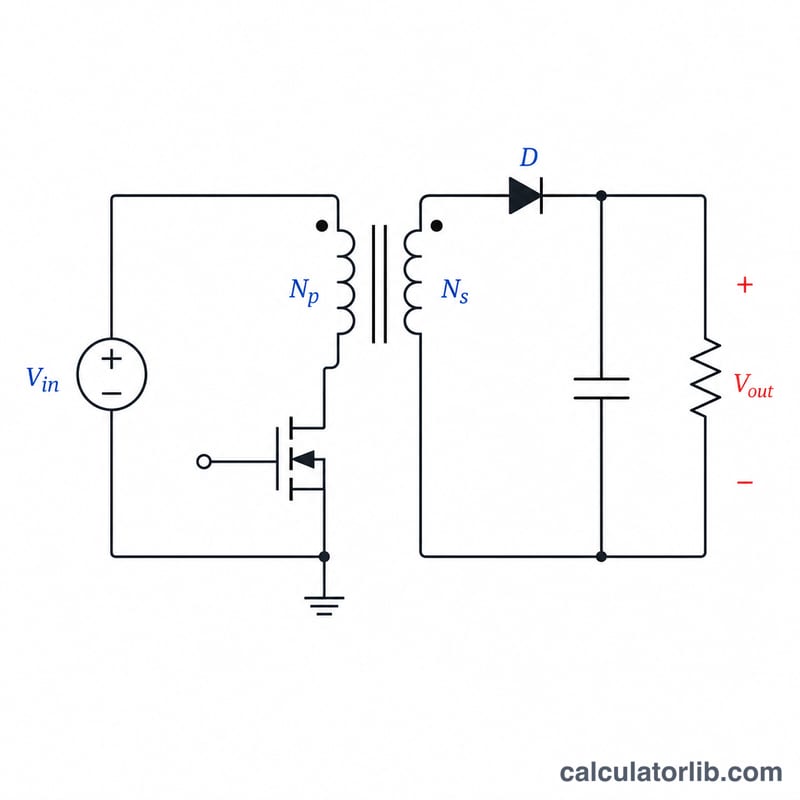

Bağlı bobin, anahtar ve çıkış katını gösteren temel flyback dönüştürücü topolojisi.

Nasıl Kullanılır?

Giriş gerilimi Vin değerini, görev çevrimi D'yi (0 ile 1 arasında bir değer; 0,4 demek anahtarın her çevrimin %40'ında iletimde olduğu anlamına gelir) ve transformatörün primer ile sekonder sarım sayılarını (Np ve Ns) girin. Hesaplayıcı, ideal çıkış gerilimini, sarım oranını ve görev terimini ayrı ayrı göstererek sonuçları netleştirir.

Formülün Açıklaması

Temel denklem şudur:

$$V_{out} = \text{Vin} \cdot \frac{\text{Ns}}{\text{Np}} \cdot \frac{\text{D}}{1 - \text{D}}$$

\(\text{Ns}/\text{Np}\) terimi, yansıyan gerilimi transformatör sarımlarına göre ölçeklerken, \(\text{D}/(1-\text{D})\) terimi CCM'de mıknatıslama endüktansındaki volt-saniye dengesini ifade eder. \(D\) değeri 1'e yaklaştıkça çıkış gerilimi hızla yükselir; bu nedenle pratik tasarımlarda \(D\), maksimum değerin oldukça altında tutulur.

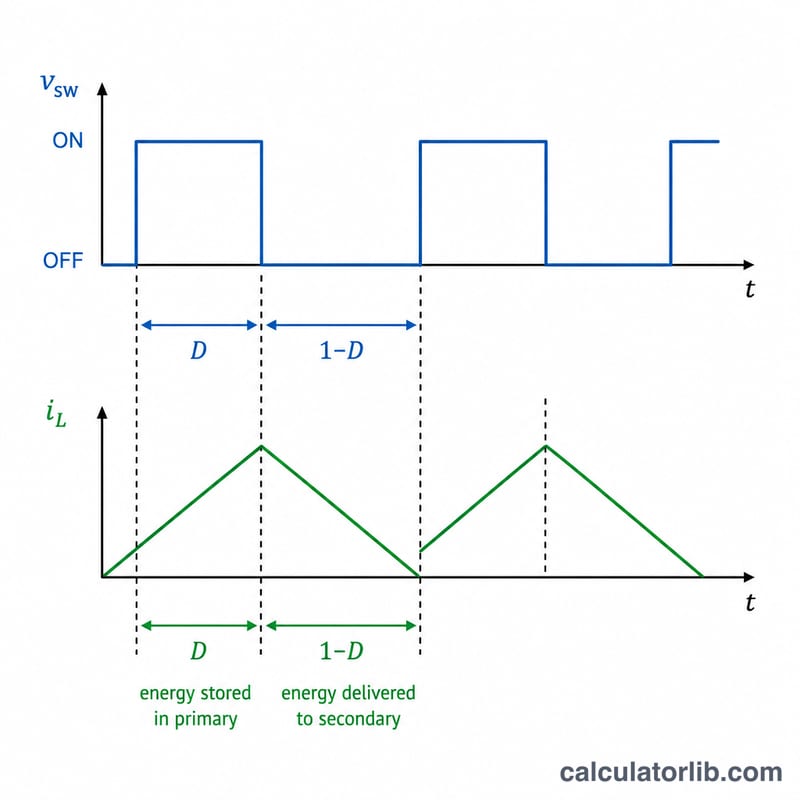

D süresinde anahtar enerji depolar; 1−D süresinde bu enerji çıkışa aktarılır.

Örnek Hesaplama

Diyelim ki Vin = 12 V, D = 0,4, Np = 10, Ns = 5. Sarım oranı \(5/10 = 0{,}5\) olur. Görev terimi ise \(0{,}4/(1-0{,}4) = 0{,}4/0{,}6 = 0{,}6667\)'dir. Buna göre $$V_{out} = 12 \times 0{,}5 \times 0{,}6667 = 4 \ \text{V}$$ çıkar.

Sıkça Sorulan Sorular

Kayıpları hesaba katar mı? Hayır — bu, ideal CCM bağıntısıdır. Gerçek çeviricilerde diyot gerilim düşümleri, sarım direnci ve kaçak endüktans nedeniyle gerilim kaybı olur; bu yüzden ölçülen çıkış biraz daha düşüktür.

Hangi görev çevrimini kullanmalıyım? Çoğu flyback tasarımı, manevra payı bırakmak ve transformatör reset zorlanmasını sınırlamak için nominal girişte 0,3 ile 0,5 arasında çalışır.

DCM'de geçerli mi? \(\text{D}/(1-\text{D})\) formu yalnızca sürekli iletim moduna uygulanır. Süreksiz iletim modunun (DCM) yüke bağlı bir transfer fonksiyonu vardır ve farklı bir denklem gerektirir.
