Calculateur de poids de tube

Calculateur de poids de tube

Leader AI Skill PRO

Entrez le calcul

Formule

W=π4((OD (mm)1000)2−(ID (mm)1000)2)×Longueur (m)×DensitéW = \frac{\pi}{4}\left(\left(\frac{\text{OD (mm)}}{1000}\right)^{2} - \left(\frac{\text{ID (mm)}}{1000}\right)^{2}\right) \times \text{Longueur (m)} \times \text{Densité}
Statistiques d'utilisation

Publicité

Résultats

Poids total du tube
70,29
kilogrammes (kg)
Poids au mètre 11,714 kg/m
Poids par pied 7,872 lb/ft
Diamètre intérieur 90 mm
Épaisseur de paroi 5 mm
Masse volumique retenue 7 850 kg/m³
Surface de la section 1 492,26 mm²
Volume 0,008954 m³

Signaler une erreur sur cette page

Qu'est-ce que le calculateur de poids de tube ?

Le calculateur de poids de tube estime la masse d'un tube creux à partir de son diamètre extérieur (DE), de son diamètre intérieur (DI), de sa longueur et de la densité du matériau qui le compose. Il fonctionne pour l'acier, l'acier inoxydable, le cuivre, l'aluminium, le PVC ou n'importe quel autre matériau : il vous suffit d'indiquer la bonne densité. C'est un outil universel de physique et de géométrie, sans aucune hypothèse propre à un pays.

Comment l'utiliser

Saisissez le diamètre extérieur et le diamètre intérieur en millimètres, la longueur en mètres et la densité du matériau en kilogrammes par mètre cube (par exemple : acier au carbone ≈ 7850 kg/m³, aluminium ≈ 2700 kg/m³, cuivre ≈ 8960 kg/m³). Le calculateur affiche le poids total en kilogrammes, ainsi que le poids au mètre, la surface de la couronne (section annulaire) et le volume de matière.

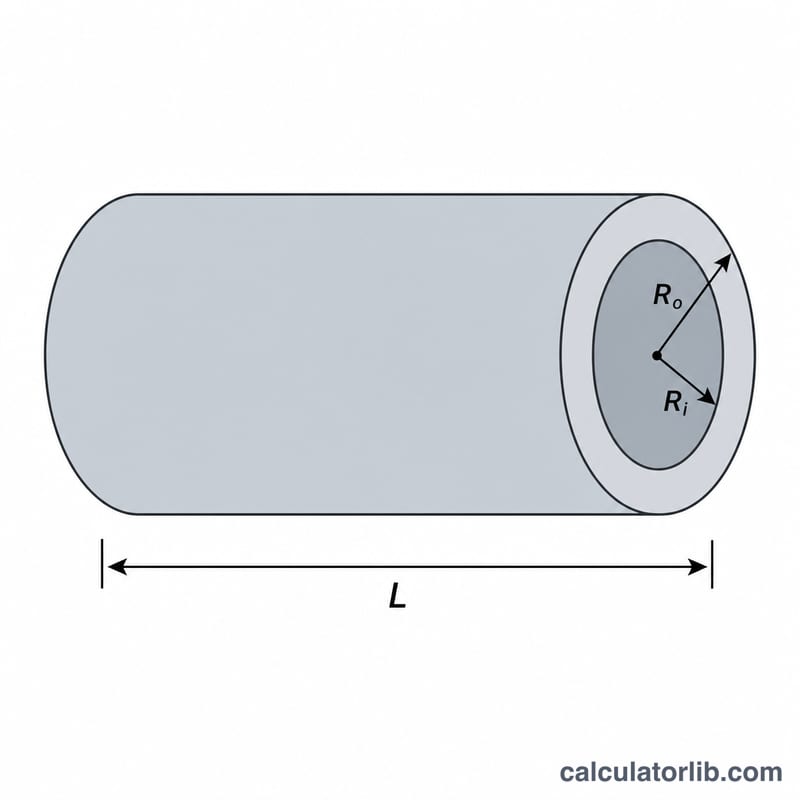

Tuyau 3D montrant la longueur et une section transversale circulaire à centre creux
Le poids du tuyau provient du volume du tube creux (aire de la section transversale × longueur) et de la densité du matériau.

La formule expliquée

Un tube est un cylindre creux. Sa section pleine forme un anneau (couronne) dont la surface vaut \( \pi \times (\text{DE}^{2} - \text{DI}^{2}) / 4 \). En multipliant cette surface par la longueur, on obtient le volume de matière ; en multipliant ce volume par la densité, on obtient la masse :

$$\text{Poids} = \frac{\pi}{4}\left(\left(\frac{\text{DE (mm)}}{1000}\right)^{2} - \left(\frac{\text{DI (mm)}}{1000}\right)^{2}\right) \times \text{Longueur (m)} \times \text{Densité}$$

En interne, les diamètres sont convertis de millimètres en mètres, afin que la surface soit exprimée en m², le volume en m³ et le poids en kilogrammes.

Publicité

Exemple concret

Prenons un tube en acier avec DE = 100 mm, DI = 90 mm, longueur = 6 m et densité = 7850 kg/m³. Conversion : DE = 0,1 m, DI = 0,09 m. Surface = \( \pi \times (0{,}1^{2} - 0{,}09^{2}) / 4 = \pi \times (0{,}01 - 0{,}0081) / 4 = \pi \times 0{,}0019 / 4 \approx 0{,}0014923 \ \text{m}^{2} \). Volume = \( 0{,}0014923 \times 6 \approx 0{,}0089536 \ \text{m}^{3} \). Poids ≈ \( 0{,}0089536 \times 7850 \approx 70{,}28 \ \text{kg} \).

Coupe transversale d'un tuyau montrant le diamètre extérieur, le diamètre intérieur et l'épaisseur de paroi
Coupe transversale d'un tuyau montrant le diamètre extérieur (DE), le diamètre intérieur (DI) et la paroi.

Masses volumiques courantes des matériaux de tuyauterie

La formule du poids d'un tuyau multiplie la section transversale de la paroi par la longueur et par la masse volumique du matériau, de sorte que la masse volumique que vous saisissez détermine directement le résultat. Le tableau indique des valeurs typiques en kg/m³ (équivalant à 1000 × g/cm³).

Matériau Masse volumique typique (kg/m³)
Acier au carbone 7850
Acier inoxydable 304 / 316 environ 7900–8000
Fonte environ 7200
Aluminium environ 2700
Cuivre environ 8960
Laiton environ 8500
Titane environ 4500
Plomb environ 11340
PVC (rigide) environ 1400
PEHD environ 950

Remarque : ces valeurs sont nominales. La masse volumique exacte varie légèrement selon la nuance d'alliage, la composition et le fabricant (par exemple, les nuances de laiton et de fonte diffèrent nettement, et les plastiques dépendent des charges et des additifs). Pour les travaux critiques, utilisez la masse volumique indiquée sur le certificat matière ou la fiche technique.

Publicité

Conversions d'unités pour les dimensions et le poids des tuyaux

Le calculateur prend les diamètres en millimètres, la longueur en mètres, et donne le poids en kg. Utilisez ces facteurs si vos données sont exprimées dans d'autres unités.

Grandeur Conversion
Longueur 1 in = 25.4 mm
Longueur 1 ft = 0.3048 m
Masse 1 kg = 2.20462 lb
Poids par longueur 1 lb/ft = 1.48816 kg/m
Masse volumique 1 g/cm³ = 1000 kg/m³
Masse volumique 1 lb/in³ = 27679.9 kg/m³

Du diamètre nominal au diamètre extérieur réel

Les dimensions nominales sont des désignations, et non des diamètres mesurés. Le tableau indique les diamètres extérieurs standard des tubes en acier selon le système NPS nord-américain (ASME B36.10M / B36.19M), avec l'équivalent métrique DN. Le diamètre extérieur reste le même quelle que soit l'épaisseur de paroi (schedule) ; seul le diamètre intérieur change.

NPS (in) DN Diamètre extérieur (mm)
1/2 15 21.3
3/4 20 26.7
1 25 33.4
1-1/2 40 48.3
2 50 60.3
3 80 88.9
4 100 114.3
6 150 168.3
8 200 219.1
10 250 273.1
12 300 323.9

Pour trouver l'ID, soustrayez deux fois l'épaisseur de paroi du OD : \(ID = OD - 2t\). Le tube vendu selon son diamètre extérieur réel (par exemple tube de 25.4 mm = 1 in) suit une convention différente de celle des tuyaux NPS ; vérifiez donc laquelle s'applique à votre produit.

Questions fréquentes

Quelle densité dois-je utiliser ? Utilisez la densité du matériau du tube : acier au carbone / acier doux ≈ 7850 kg/m³, acier inoxydable ≈ 8000, aluminium ≈ 2700, cuivre ≈ 8960, PVC ≈ 1400.

Puis-je l'utiliser pour une barre pleine ? Oui : indiquez un diamètre intérieur (DI) de 0 et il se comporte comme un cylindre plein.

Et si je ne connais que l'épaisseur de la paroi ? Calculez DI = DE − 2 × épaisseur de paroi, puis saisissez ce DI.
