Qu'est-ce qu'un calculateur de poulies ?

Un calculateur de poulies détermine la relation entre deux poulies reliées par une courroie. Il s'appuie sur la loi fondamentale des poulies \(\text{D1} \times \text{N1} = \text{D2} \times \text{N2}\), où D désigne le diamètre de la poulie et N sa vitesse de rotation en tours par minute (tr/min). La poulie menante (reliée au moteur) transmet le mouvement à la poulie menée : leurs diamètres et leurs vitesses sont inversement proportionnels. Une poulie menée plus petite tourne plus vite ; une plus grande tourne plus lentement.

Comment l'utiliser

Saisissez trois des quatre valeurs : diamètre de la poulie menante (D1), vitesse de la poulie menante (N1), diamètre de la poulie menée (D2) et vitesse de la poulie menée (N2). Laissez vide (ou à zéro) la valeur que vous cherchez, et le calculateur la détermine automatiquement. Par défaut, il calcule la vitesse de la poulie menée N2. L'outil affiche également le rapport de vitesse D1 / D2, qui indique le facteur de multiplication entre la vitesse d'entrée et la vitesse de sortie.

Relation inverse entre le diamètre de la poulie et la vitesse de rotation

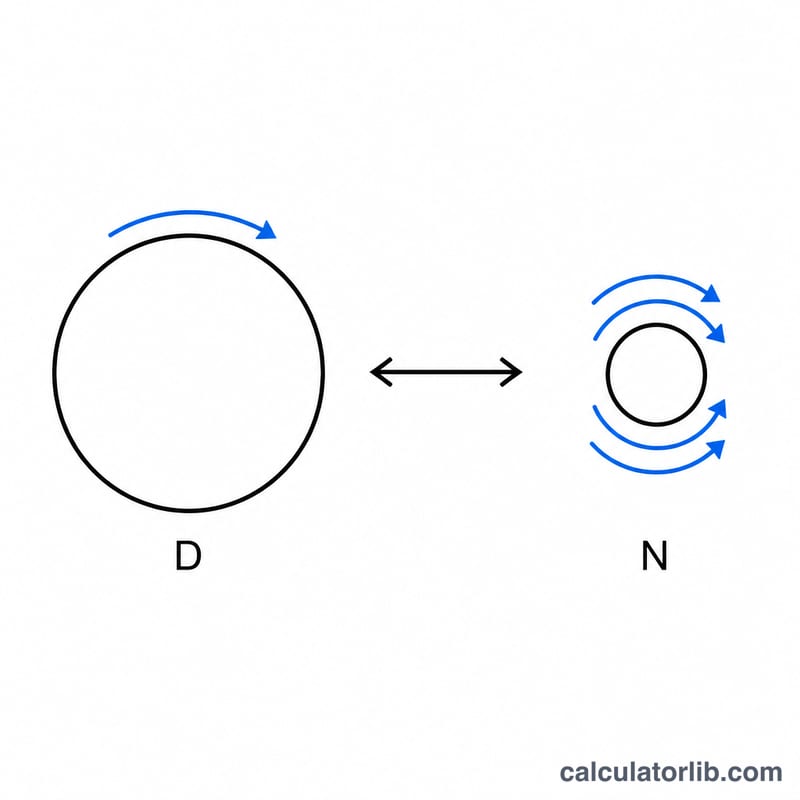

Une poulie plus petite tourne plus vite : le diamètre et le régime sont inversement proportionnels.

La formule expliquée

Comme la courroie se déplace à une vitesse linéaire constante, la vitesse périphérique des deux poulies doit être identique. On obtient ainsi la proportion $$\text{D1} \times \text{N1} = \text{D2} \times \text{N2}$$ Pour isoler la vitesse menée inconnue : \(\text{N2} = (\text{D1} \times \text{N1}) / \text{D2}\). La même équation se réorganise pour calculer n'importe laquelle des quatre grandeurs.

Publicité

Exemple concret

Une poulie moteur de 100 mm de diamètre tourne à 1750 tr/min et entraîne une poulie de 200 mm. La vitesse menée est $$\text{N2} = (100 \times 1750) / 200 = \mathbf{875 \text{ tr/min}}$$ Le rapport de vitesse vaut \(100 / 200 = 0{,}5\) : la sortie tourne donc à la moitié de la vitesse d'entrée, mais avec un couple environ deux fois plus élevé.

Deux poulies reliées par une courroie montrant les diamètres menant et mené et les vitesses de rotation

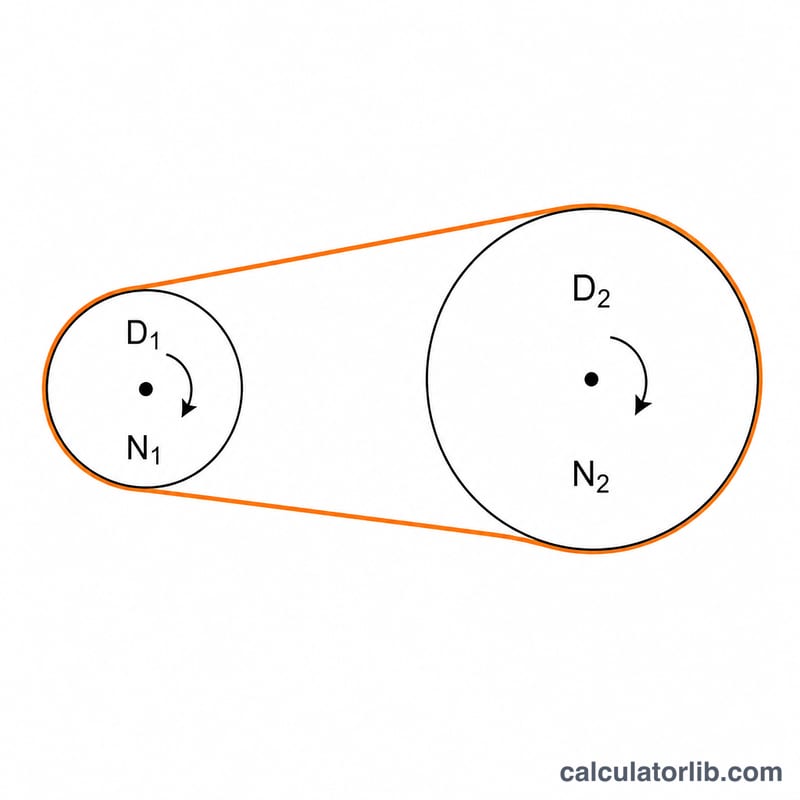

Un système de poulies à courroie : la poulie menante (D1, N1) entraîne la poulie menée (D2, N2).

Comparaison des scénarios de taille de poulies

Poulie motrice fixe : D1 = 100 mm à N1 = 1750 tr/min. La vitesse de sortie est \(N_2 = D_1 N_1 / D_2\). Le couple relatif est la valeur idéale \(D_2/D_1\) (couple de sortie comparé au couple d'entrée, en négligeant les pertes et le glissement de la courroie).

D2 (mm) Rapport de vitesse D1/D2 Vitesse de sortie (tr/min) Couple relatif (idéal) Type
50 2.00 3500 0.5× Multiplication de vitesse
100 1.00 1750 1× 1:1
200 0.50 875 2× Réduction de vitesse
300 0.33 583.3 3× Réduction de vitesse

La vitesse et le couple se compensent : ce que l'on gagne en vitesse se perd en couple, et inversement. La puissance reste la même dans un entraînement idéal, et les courroies réelles en perdent une partie par frottement et glissement.

Publicité

Termes et variables des poulies

  • Poulie menante (d'entrée) (D1, N1) : la poulie montée sur la source d'énergie, comme l'arbre d'un moteur.
  • Poulie menée (de sortie) (D2, N2) : la poulie qui reçoit la puissance par la courroie et entraîne la charge.
  • Diamètre primitif et diamètre extérieur : le diamètre primitif est le diamètre effectif où passe la ligne porteuse de la courroie ; il détermine la vitesse. Le diamètre extérieur est la taille physique de la poulie et il est généralement un peu plus grand, surtout pour les courroies trapézoïdales et les poulies crantées. Utilisez le diamètre primitif dans les calculs lorsque vous le connaissez.
  • tr/min : tours par minute, la vitesse de rotation d'un arbre.
  • Rapport de vitesse (D1/D2) : le diamètre de la poulie menante divisé par celui de la poulie menée. Il est égal à \(N_2/N_1\). Une valeur supérieure à 1 signifie que la sortie tourne plus vite ; inférieure à 1, plus lentement.
  • Réduction ou multiplication : une réduction signifie que l'arbre mené tourne moins vite que la poulie menante (D2 > D1) et que le couple augmente. Une multiplication signifie qu'il tourne plus vite (D2 < D1) et que le couple diminue.
  • Vitesse linéaire de la courroie : \(v = \pi \cdot D \cdot N\). Avec D en mètres et N en tr/min, v est en mètres par minute ; divisez par 60 pour obtenir des m/s. Par exemple, une poulie de 100 mm à 1750 tr/min donne \(v = \pi \times 0.1 \times 1750 \approx 549.8\) m/min ≈ 9.16 m/s. Les deux poulies partagent la même vitesse de courroie dans un entraînement idéal.
  • Glissement de courroie : perte d'adhérence entre la courroie et la poulie, qui fait tourner la poulie menée un peu moins vite que prévu. Le glissement est généralement un faible pourcentage et augmente avec une faible tension de courroie, une surcharge ou des courroies usées. Les courroies synchrones (crantées) l'évitent.

FAQ

Le matériau de la poulie a-t-il une influence ? Non : la relation ne dépend que des diamètres et des vitesses, jamais du matériau.

Puis-je utiliser le rayon plutôt que le diamètre ? Oui, tant que vous employez la même unité de façon cohérente pour les deux poulies, le rapport reste identique.

Et le couple ? Le couple est inversement proportionnel à la vitesse : si la poulie menée est deux fois plus grande, elle tourne deux fois moins vite mais délivre environ deux fois plus de couple (en négligeant les pertes par frottement).
