什麼是串並聯電池組計算器?
這個工具能根據多顆相同電芯以串並聯(SxP)方式組合的配置,計算出整組電池的總電壓、容量與能量。無論你是要組裝電動自行車電池、太陽能儲能組、DIY 家用儲能牆(Power Wall)、遙控模型(RC)電池,或任何使用 18650、磷酸鐵鋰(LiFePO4)或軟包電芯的專案,這都是不可或缺的好幫手。
如何使用
先填入單顆電芯的標稱電壓(例如一般鋰電芯為 3.7 V)以及容量(單位:安培小時 Ah)。接著輸入要串聯幾顆電芯,以及要並聯幾組串列。計算器會立即顯示電池組電壓、電池組容量、總儲存能量(Wh)以及電芯總數。
計算公式說明

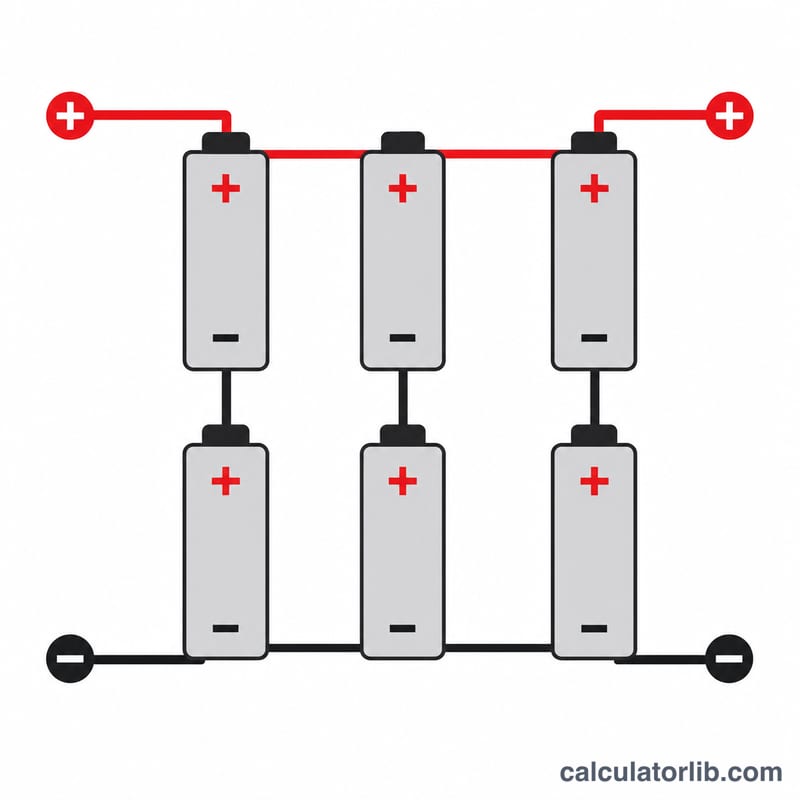

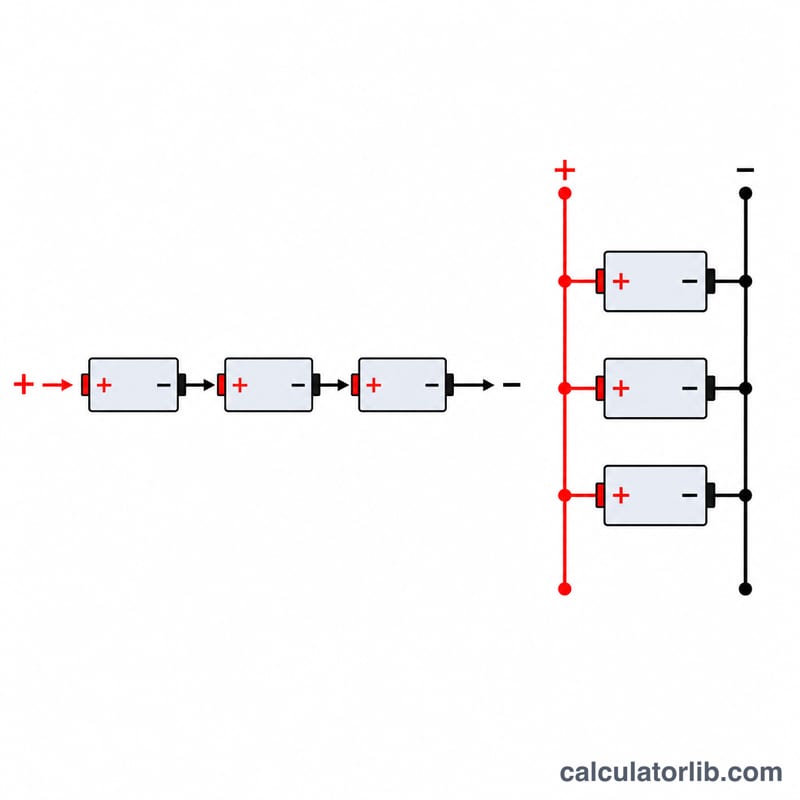

將電芯串聯時,電壓會相加,但容量維持不變,因此電池組電壓 = 單顆電芯電壓 × 串聯數量。將電芯並聯時,容量會相加,但電壓維持不變,因此電池組容量 = 單顆電芯容量 × 並聯數量。總能量(瓦時 Wh)就是電池組電壓 × 電池組容量。電芯總數 = 串聯數 × 並聯數。
$$\begin{gathered} V_{pack} = \text{Cell V} \times \text{Series} \qquad Ah_{pack} = \text{Cell Ah} \times \text{Parallel} \\[1.5em] Wh_{pack} = V_{pack} \times Ah_{pack} \qquad N_{cells} = \text{Series} \times \text{Parallel} \end{gathered}$$實際範例
假設你使用 3.7 V、3.0 Ah 的 18650 電芯,組成 4S3P 配置(4 串 3 並)。電池組電壓 = \(3.7 \times 4 = 14.8\) V。電池組容量 = \(3.0 \times 3 = 9.0\) Ah。能量 = \(14.8 \times 9.0 = 133.2\) Wh。總共需要 \(4 \times 3 = 12\) 顆電芯。
電池電壓與容量參考(按化學類型)
電池組的電壓完全取決於電池化學性質和串聯數量,而其容量(安培小時)取決於電池容量和並聯數量。下表列出計算器使用的典型單電池電壓,遵循 \(V_{pack} = \text{電池 V} \times \text{串聯}\) 關係,以及您可能在 電池 Ah 欄位中輸入的單電池容量。數值是該化學類型的典型製造商參數;購買特定電池時,務必針對數據表進行驗證,因為截止和充電極限在製造商和電池等級之間有所不同。
| 化學類型 | 標稱 V(在計算器中使用此值) | 每節單電池最大充電 V | 每節單電池放電截止 V | 典型單電池容量 |
|---|---|---|---|---|
| Li-ion NMC / NCA / LCO | 3.6–3.7 V | 4.2 V | 3.0 V(部分電池 2.5 V) | 18650:2.0–3.5 Ah · 21700:4.0–5.0 Ah |
| LiFePO4 (LFP) | 3.2 V | 3.65 V | 2.5 V | 32700:~6 Ah · 方形:100–280 Ah |
| 鈦酸鋰 (LTO) | 2.4 V | 2.8 V | 1.5 V | 圓柱形:~1–1.3 Ah · 方形:10–40 Ah |
| NiMH | 1.2 V | ~1.45 V(充電終止) | 1.0 V | AA:1.9–2.8 Ah · sub-C/D:2–10 Ah |
| NiCd | 1.2 V | ~1.45 V(充電終止) | 1.0 V | AA:0.6–1.0 Ah · sub-C:1.2–2.0 Ah |
| 鉛酸(每節 2 V 電池) | 2.0 V | 2.4 V(吸收) | 1.75 V | 每節 7–230 Ah(12 V 組件由 6 節電池串聯組成) |
| 鹼性(一次電池,不可充電) | 1.5 V | 不可充電 | 0.8–0.9 V(壽命終止) | AA:~2–3 Ah(低放電率) |
按電池組的標稱電壓報價——也就是用於目錄、BMS 標籤和 Wh 計算中的數字。完全充電和完全放電時的電壓可通過將串聯數量乘以相應欄位的數值得出:
$$V_{full} = \text{串聯} \times V_{max\,cell} \qquad V_{empty} = \text{串聯} \times V_{cutoff\,cell}$$對於 13S Li-ion 電池組,標稱值為 \(13 \times 3.7 = 48.1\) V,完全充電時為 \(13 \times 4.2 = 54.6\) V,截止時為 \(13 \times 3.0 = 39.0\) V——這就是為什麼"48 V"電動自行車充電器實際上是 54.6 V 供應器。16S LiFePO4 電池組的標稱值為 \(16 \times 3.2 = 51.2\) V,但完全充電時為 \(16 \times 3.65 = 58.4\) V。確保完全充電數值(而不是標稱值)在您的控制器、逆變器或 BMS 的電壓額定值內。
常見電池組配置對比
下表中的每一行都使用計算器使用的相同公式計算,因此您可以手工驗證每一個:\(V_{pack} = \text{電池 V} \times \text{串聯}\), \(Ah_{pack} = \text{電池 Ah} \times \text{並聯}\), \(Wh_{pack} = V_{pack} \times Ah_{pack}\), 和 \(N_{cells} = \text{串聯} \times \text{並聯}\)。始終使用標稱電池電壓(Li-ion 為 3.6–3.7 V,LiFePO4 為 3.2 V)。
| 配置 | 電池類型和規格 | 標稱電池組 V | 電池組 Ah | 電池組 Wh | 電池數量 | 典型應用 |
|---|---|---|---|---|---|---|
| 3S1P | Li-ion 袋式,3.7 V · 2.5 Ah | 11.1 V | 2.5 Ah | 27.75 Wh | 3 | 遙控模型 / 小型無人機 |
| 4S3P | 18650 NMC,3.6 V · 3.0 Ah | 14.4 V | 9.0 Ah | 129.6 Wh | 12 | 便攜式揚聲器、12 V 級設備 |
| 6S2P | 18650 高放電率,3.7 V · 3.0 Ah | 22.2 V | 6.0 Ah | 133.2 Wh | 12 | 大型無人機、24 V 電動工具 |
| 10S4P | 18650 NMC,3.6 V · 3.5 Ah | 36.0 V | 14.0 Ah | 504 Wh | 40 | 36 V 電動自行車 |
| 13S4P | 18650 NMC,3.6 V · 3.5 Ah | 46.8 V | 14.0 Ah | 655.2 Wh | 52 | 48 V 電動自行車 |
| 14S5P | 21700 NMC,3.6 V · 5.0 Ah | 50.4 V | 25.0 Ah | 1260 Wh | 70 | 長續航電動自行車 / 電動滑板車 |
| 4S1P LiFePO4 | 方形 LFP,3.2 V · 100 Ah | 12.8 V | 100 Ah | 1280 Wh | 4 | 12 V 鉛酸替代品(房車、海洋、太陽能) |
| 16S1P LiFePO4 | 方形 LFP,3.2 V · 100 Ah | 51.2 V | 100 Ah | 5120 Wh | 16 | 48 V 家庭儲能牆 / 離網電池組 |
有兩個值得注意的模式。首先,10S4P 和 13S4P 使用相同的電池和相同的並聯數量,因此它們的評級都是 14.0 Ah——但 13S 電池組儲存約 30% 更多的能量,因為能量取決於電壓和容量。因此,單獨使用 Ah 引用電池組是沒有意義的,除非說明了電壓;Wh 是比較不同電壓電池組的唯一數值。其次,4S1P 和 16S1P LFP 都包含 100 Ah 電池,但 16S 電池組只需增加 12 節電池就能儲存四倍的能量。增加串聯電池是增加能量的最便宜方式——前提是負載和 BMS 能夠接受更高的電壓。
實用電池組構建建議
計算器提供四個數字——電池組電壓、電池組 Ah、電池組 Wh 和總電池數量。當您指定系統的其他部分時,每個數字都會推動具體的決策:
- 首先將 BMS 與串聯數量匹配。BMS 是為確切的串聯組數量販售的(13S BMS 將無法平衡 14S 電池組)。然後根據電池組容量和您打算使用的放電 C 率來調整其電流額定值:\(I_{max} = Ah_{pack} \times C\)。14.0 Ah 電池組以 2C 放電需要 \(14.0 \times 2 = 28\) A 的連續 BMS 能力,電池本身必須各自額定為其該電流份額。
- 根據完全充電電壓而非標稱電壓來調整充電器大小。使用 \(\text{串聯} \times V_{max\,cell}\):13S Li-ion 電池組需要 54.6 V 充電器,16S LiFePO4 電池組需要 58.4 V。差一個串聯數量的充電器要麼永遠無法充滿電池組,要麼會超過電池限制。
- 根據每個組件驗證電壓上限。訂購電池前,確認 \(\text{串聯} \times V_{max\,cell}\) 保持在 BMS、控制器、逆變器和任何 DC-DC 轉換器的最大輸入電壓內。負載通常按標稱數值額定,完全充電時額外的 10–15% 是導致它們損毀的原因。
- 根據實際運行時間對計算的 Wh 進行降額。將計算能量的約 80–90% 視為可用。截止電壓、BMS 低電壓保護、內阻、溫度和為循環壽命保留電荷狀態儲備都會佔用一部分。估計運行時間為 $$t_{hours} = \frac{ {Wh_{pack} \times 0.85}}{P_{avg}}$$
- 應用示例。7S4P 組件,由 3.6 V / 3.0 Ah 18650 電池組成,提供 \(3.6 \times 7 = 25.2\) V 和 \(3.0 \times 4 = 12.0\) Ah,因此 \(25.2 \times 12.0 = \) 302.4 Wh 從 28 個電池。驅動平均 150 W 的負載,理想運行時間為 \(302.4 \div 150 = 2.02\) h,在 85% 降額後 \(302.4 \times 0.85 \div 150 = 1.71\) h——約 1 小時 43 分鐘的實際運行。
- 保持每個並聯組相同。並聯連接的電池必須是相同的化學類型、相同的標稱容量,最好是相同的製造商和型號,並在連接前將其電荷狀態設置為相同(彼此之間大約 0.05 V 以內)。並聯中不匹配的電池通過彼此均衡,這意味著在連接時不受控制的電流和之後的慢性不平衡。永遠不要並聯不同的化學類型——它們的充電和截止電壓不一致。
- 當目標落在選項之間時,將串聯數量向上舍入。如果您的負載需要 48 V,13S Li-ion 提供 48.1 V,而 12S 提供 44.4 V,選擇 13S:在電流下電壓下降到負載最小電壓以下的電池組在空虛很久之前就無法使用。提交前,根據第 3 步檢查向上舍入的電池組的完全充電電壓。
- 考慮電池數量來規劃容量。總電池數量告訴您真實的成本、質量和焊接數量。如果 Ah 數值需要比您可以乾淨地構建更多的並聯串,更高容量的電池格式(21700 而非 18650,或方形 LFP 電池)通常比堆疊更多小電池更好。
保險絲、鎳帶或匯流條尺寸、點焊參數、方形電池壓縮、充放電溫度範圍和運輸規則必須遵循電池製造商的數據表和您所在地適用的任何法規——這些要求因電池和司法管轄區而異,計算器未考慮它們。上述指南是電池組尺寸調整的通用工程實踐,不是安全認證:即使配置計算正確,如果電池、互連或保護電路不足,仍然可能不安全。如果您不確定組裝鋰電池,請讓熟悉的人構建或檢查電池組。
常見問題
串聯會增加容量嗎?不會——串聯增加的是電壓;並聯才會增加容量(Ah)。但無論哪一種接法,能量(Wh)都會提升。
每顆電芯該用多少電壓?請使用標稱電壓:鋰電池約 3.7 V、磷酸鐵鋰(LiFePO4)為 3.2 V、鉛酸電芯為 2.0 V、鎳氫電池(NiMH)為 1.2 V。
為什麼瓦時(Wh)很重要?瓦時衡量的是總儲存能量,與接法無關,因此是比較不同電池組、推估續航時間最理想的指標。
