Công cụ tính công suất AC là gì?
Công cụ này giúp bạn tính công suất thực (đơn vị watt) mà một tải điện xoay chiều một pha tiêu thụ. Trong mạch AC, điện áp và dòng điện không phải lúc nào cũng cùng pha, nên công suất thực tế cấp cho tải bằng tích của điện áp, dòng điện và hệ số công suất — chính là cosin của góc lệch pha giữa chúng. Công cụ áp dụng được cho mọi nguồn điện AC tiêu chuẩn (120 V, 230 V, 240 V… kể cả lưới điện 220 V tại Việt Nam).
Cách sử dụng
Nhập điện áp nguồn (volt), dòng điện tải tiêu thụ (ampe) và hệ số công suất (giá trị từ 0 đến 1). Tải thuần trở như bếp điện hay bình nóng lạnh có hệ số công suất bằng 1; còn động cơ và thiết bị điện tử thường nằm trong khoảng 0,7 đến 0,95. Kết quả trả về gồm công suất thực (watt) và công suất biểu kiến (volt-ampe, VA).
Giải thích công thức
Công thức cốt lõi là
$$P = V \times I \times \cos\varphi$$trong đó P là công suất thực (W), V là điện áp hiệu dụng (RMS), I là dòng điện hiệu dụng (RMS), và \(\cos\varphi\) là hệ số công suất. Công suất biểu kiến đơn giản là
$$S = V \times I$$(đơn vị VA). Công suất thực mới là phần năng lượng thiết bị thực sự chuyển thành công có ích — và cũng là phần mà công tơ điện ghi nhận để tính tiền.
Ví dụ minh họa
Giả sử một động cơ chạy ở 230 V, dòng điện 5 A và hệ số công suất 0,9. Công suất thực =
$$230 \times 5 \times 0{,}9 = 1035 \text{ W}$$Công suất biểu kiến là
$$230 \times 5 = 1150 \text{ VA}$$cho thấy nguồn cấp phải được chọn lớn hơn so với công suất hữu ích.
Giá Trị Hệ Số Công Suất Điển Hình Theo Loại Tải
Hệ số công suất (\(\cos\varphi\)) mô tả mức độ tải chuyển đổi dòng điện được cấp thành công suất thực có ích. Các tải thuần trở có hệ số công suất là 1,0, trong khi động cơ và tải điện tử rút thêm dòng điện phản ứng làm giảm con số này. Các giá trị dưới đây là các phạm vi hoạt động điển hình; con số chính xác thay đổi tùy theo tải, tuổi thọ và thiết kế.
| Loại tải | Hệ số công suất điển hình | Ghi chú |
|---|---|---|
| Đèn sợi đốt / sưởi ấm (thuần trở) | 1,0 | Thuần trở — oát bằng volt-ampe. |
| Đèn LED (có trình điều khiển) | 0,5 – 0,95 | Các trình điều khiển chất lượng cao đạt 0,9+; các đơn vị rẻ tiền có thể thấp. |
| Đèn huỳnh quang với ballast từ | 0,5 – 0,6 | Cải thiện lên ~0,95 với ballast điện tử hoặc hiệu chỉnh. |
| Tủ lạnh / tủ đông-lạnh | 0,6 – 0,8 | Động cơ máy nén chiếm ưu thế lúc khởi động. |
| Động cơ máy giặt | 0,5 – 0,7 | Thay đổi trong các chu kỳ giặt và vắt. |
| Động cơ cảm ứng (một pha) | 0,7 – 0,85 | Thấp hơn ở tải bộ phận, cao hơn gần tải toàn bộ. |
| Máy tính / nguồn điện SMPS | 0,6 – 0,95 | Các đơn vị có PFC chủ động đạt 0,95–0,99. |
| Máy điều hòa không khí | 0,8 – 0,9 | Các mô hình inverter với PFC nằm ở mức cao. |
Công Suất Trên Các Tình Huống Phổ Biến
Công suất thực được tìm thấy với \(P = V \times I \times \cos\varphi\), trong khi công suất biểu kiến là \(S = V \times I\) (tính bằng volt-ampe). Công suất biểu kiến bằng công suất thực chỉ khi hệ số công suất là 1,0; khoảng cách giữa chúng mở rộng khi hệ số công suất giảm. Bảng dưới đây xử lý từng trường hợp thông qua cả hai công thức.
| Điện áp (V) | Dòng điện (A) | Hệ số công suất | Công suất biểu kiến (VA) | Công suất thực (W) |
|---|---|---|---|---|
| 230 | 5 | 0,9 | 1150 | 1035 |
| 120 | 10 | 1,0 | 1200 | 1200 |
| 240 | 8 | 0,8 | 1920 | 1536 |
| 230 | 3 | 0,7 | 690 | 483 |
Ví dụ tính toán cho hàng đầu tiên: \(S = 230 \times 5 = 1150\ \text{VA}\) và \(P = 230 \times 5 \times 0,9 = 1035\ \text{W}\). Sự khác biệt 115 VA là công suất phản ứng lưu thông mà không thực hiện công việc hữu ích.
Các Thuật Ngữ Chính Được Giải Thích
- Công suất thực (P)
- Công suất thực tế được chuyển đổi thành công việc hữu ích hoặc nhiệt, được đo bằng oát (W). Được cho bởi \(P = V \times I \times \cos\varphi\). Đây là những gì một đồng hồ năng lượng tính tiền và những gì thực hiện công việc cơ học hoặc nhiệt.
- Công suất biểu kiến (S)
- Tích của điện áp RMS và dòng điện RMS, được đo bằng volt-ampe (VA): \(S = V \times I\). Nó xác định등級 của cáp, máy biến áp và máy phát điện, vì chúng phải mang dòng điện đầy đủ bất kể hệ số công suất.
- Công suất phản ứng (Q)

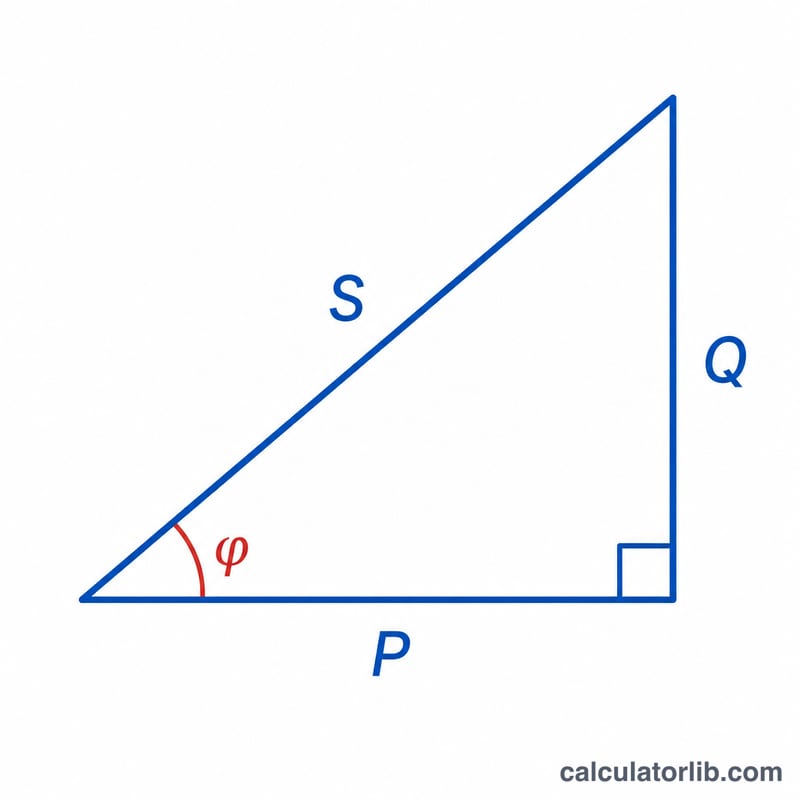

- Công suất dao động giữa nguồn và các thành phần phản ứng (cuộn cảm, tụ điện) mà không được tiêu thụ, được đo bằng volt-ampe phản ứng (VAR): \(Q = V \times I \times \sin\varphi\). Ba công suất liên quan như \(S^2 = P^2 + Q^2\).
- Hệ số công suất (cos φ)
- Tỷ lệ không thứ nguyên của công suất thực trên công suất biểu kiến, \(\text{PF} = P / S = \cos\varphi\), từ 0 đến 1. Giá trị 1 có nghĩa là tất cả dòng điện thực hiện công việc hữu ích; các giá trị thấp hơn có nghĩa là dung lượng lãng phí.
- Điện áp / dòng điện RMS
- Các giá trị căn bậc hai trung bình của dạng sóng AC, tính bằng vôn (V) và ampe (A). RMS là giá trị DC tương đương tạo ra cùng một phát nhiệt, và là điện áp/dòng điện được trích dẫn thông thường (ví dụ như 120 V, 230 V lưới).

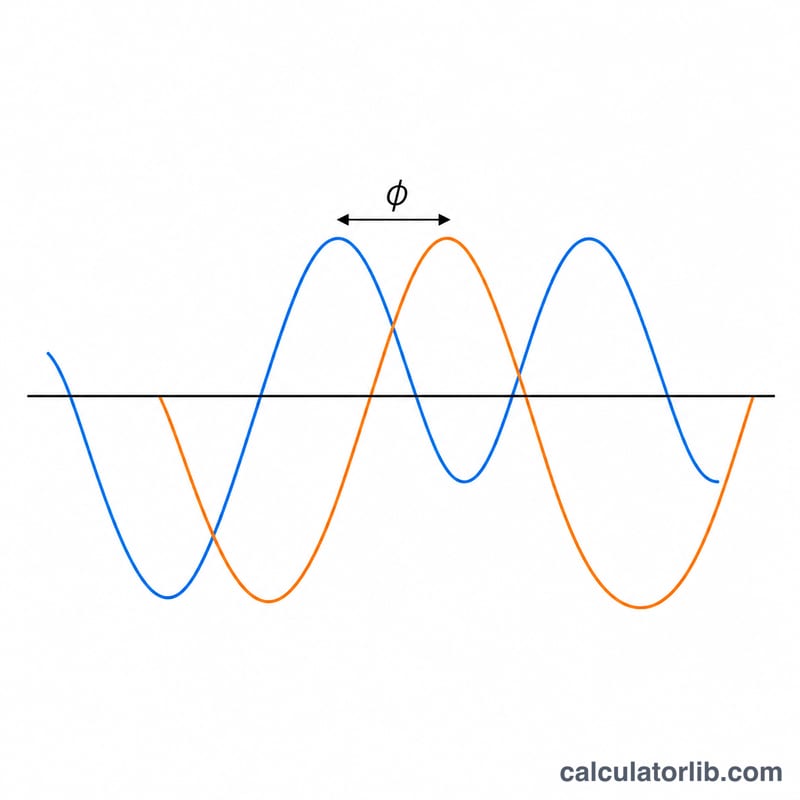

- Góc pha (φ)
- Góc tính bằng độ (hoặc radian) mà dạng sóng dòng điện chậm trễ hoặc dẫn trước dạng sóng điện áp. Cosine của nó là hệ số công suất; \(\varphi = 0^\circ\) cho hệ số công suất đơn vị (tải thuần trở).
Câu hỏi thường gặp
Hệ số công suất là gì? Đó là tỉ số giữa công suất thực và công suất biểu kiến, có giá trị từ 0 đến 1. Giá trị bằng 1 nghĩa là điện áp và dòng điện hoàn toàn cùng pha.
Nếu tải của tôi là tải thuần trở thì sao? Hãy dùng hệ số công suất bằng 1, khi đó công suất chỉ đơn giản bằng volt × ampe.
Công cụ này có dùng cho hệ thống ba pha không? Không — với hệ ba pha cân bằng, bạn phải nhân thêm \(\sqrt{3}\) (\(P = \sqrt{3} \times V \times I \times \cos\varphi\)). Công cụ này chỉ dành cho tải một pha.
