Nhập phép tính

Công thức

Lưu lượng khí=HP×BSFC60×AFR\text{Lưu lượng khí} = \frac{\text{HP} \times \text{BSFC}}{60} \times \text{AFR}

Ví dụ

Lưu lượng khí=400×0.5560×11.5≈42\text{Lưu lượng khí} = \frac{400 \times 0.55}{60} \times 11.5 \approx 42
Thống kê sử dụng

Quảng cáo

Kết quả

Lưu lượng khí cần thiết
42,17
lb/phút không khí
Lưu lượng nhiên liệu 3,667 lb/min
Lưu lượng khí (lb/giờ) 2.530 lb/hr
CFM ước tính 523 cfm

Báo lỗi nội dung trang này

Máy Tính Chọn Cỡ Turbo là gì?

Công cụ này giúp bạn ước tính khối lượng không khí (tính bằng pound mỗi phút – lb/phút) mà một bộ tăng áp (turbo) cần đẩy qua để đạt được mức công suất mục tiêu. Các biểu đồ đặc tuyến máy nén (compressor map) của turbo đều được biểu diễn theo đơn vị lb/phút, vì vậy việc biết lưu lượng khí cần thiết chính là bước đầu tiên để chọn được con turbo hoạt động trong vùng hiệu suất tối ưu — thay vì bị "hụt hơi" hoặc rơi vào vùng surge (xung khí).

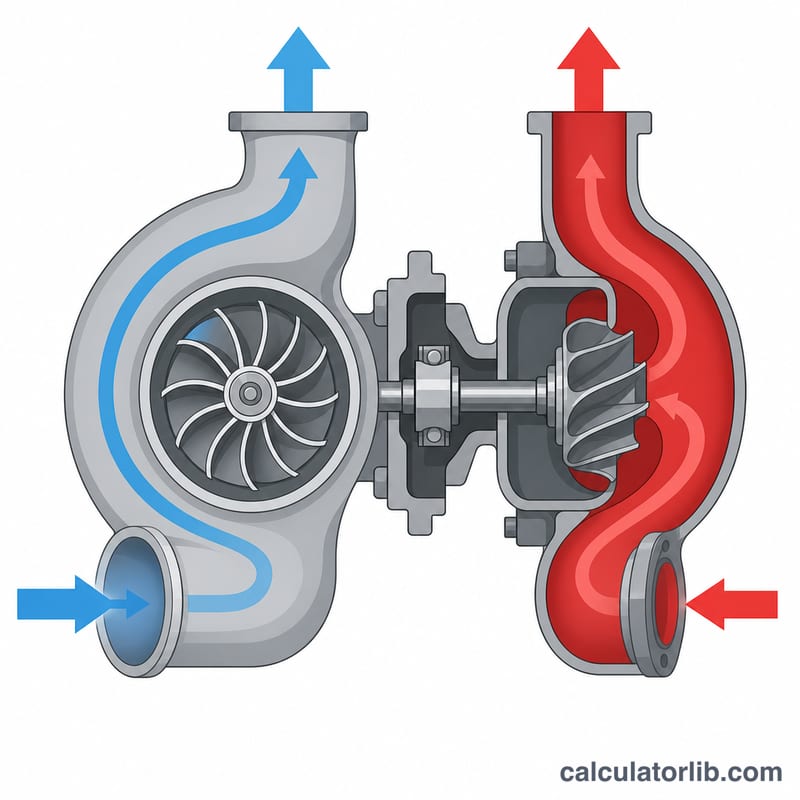

Mặt cắt phẳng của turbo tăng áp cho thấy phía máy nén và phía tua-bin với các mũi tên dòng khí
Turbo tăng áp nén khí nạp; việc chọn kích cỡ đòi hỏi ước tính lưu lượng khí mà nó phải đẩy.

Cách sử dụng

Hãy nhập công suất mục tiêu tại trục khuỷu (crank HP), giá trị suất tiêu hao nhiên liệu riêng theo công suất (BSFC) và tỷ lệ hòa khí mục tiêu (AFR). Các động cơ xăng tăng áp hiện đại thường có BSFC khoảng 0,50–0,60 lb/hp/giờ và AFR ở mức công suất tối đa gần 11,5:1. Kết quả là lưu lượng khí tính bằng lb/phút, dùng để đối chiếu với compressor map nhằm chọn được khung turbo (frame size) phù hợp.

Giải thích công thức

Lưu lượng nhiên liệu bằng công suất nhân với BSFC, cho ra số pound nhiên liệu mỗi giờ, rồi chia cho 60 để quy về pound mỗi phút. Nhân lưu lượng nhiên liệu đó với tỷ lệ hòa khí sẽ ra khối lượng không khí cần để đốt cháy:

$$\text{Lưu lượng khí} = \left(\frac{\text{HP} \times \text{BSFC}}{60}\right) \times \text{AFR}$$

Giá trị CFM được ước tính gần đúng bằng cách chia lb/phút cho mật độ không khí (~0,0807 lb/ft³).

Quảng cáo

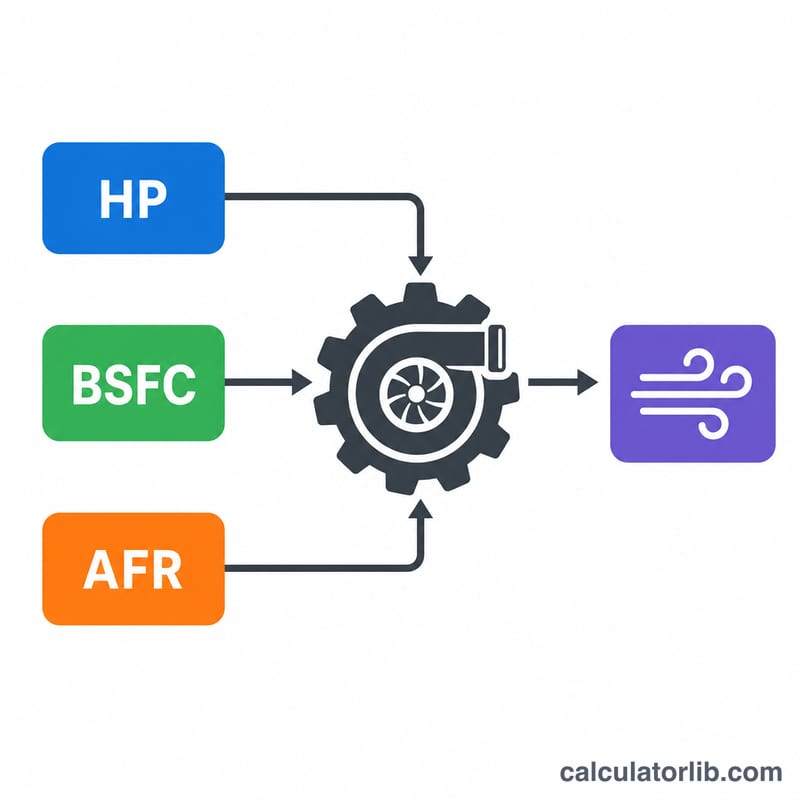

Sơ đồ cho thấy công suất, BSFC và AFR kết hợp để tạo ra lưu lượng khí turbo cần thiết
Ba thông số đầu vào (HP, BSFC, AFR) kết hợp để ước tính lưu lượng khí cần thiết tính bằng lb/phút.

Ví dụ minh họa

Với mục tiêu 400 HP, BSFC 0,55 và AFR 11,5: lưu lượng nhiên liệu = \((400 \times 0{,}55) \div 60 = 3{,}667\) lb/phút. Lưu lượng khí = \(3{,}667 \times 11{,}5 \approx 42{,}2\) lb/phút. Một con turbo có dải hoạt động thoải mái quanh mức 42 lb/phút sẽ là lựa chọn rất hợp lý cho cấu hình này.

Lưu lượng khí cần thiết ở các mục tiêu công suất khác nhau

Bộ tính toán dùng công thức \(\text{Lưu lượng khí (lb/min)} = \frac{ \text{HP} \times \text{BSFC} }{60} \times \text{AFR}\). Bảng dưới đây giữ BSFC ở 0.55 lb/hp/hr và AFR ở 11.5:1. Cột CFM chia lưu lượng khí (lb/min) cho mật độ không khí 0.0807 lb/ft³ (không khí tiêu chuẩn ở mực nước biển, khoảng 59°F / 15°C).

Công suất mục tiêu (HP) BSFC AFR Lưu lượng khí (lb/min) CFM xấp xỉ
300 0.55 11.5 31.6 392
400 0.55 11.5 42.2 523
500 0.55 11.5 52.7 653
600 0.55 11.5 63.3 784
800 0.55 11.5 84.3 1045

Ví dụ với 500 HP: \(\frac{500 \times 0.55}{60} \times 11.5 = 4.583 \times 11.5 = 52.7\) lb/min. Chia cho 0.0807 lb/ft³ được khoảng 653 CFM.

Độ nhạy của BSFC và AFR ở 500 HP

Trường hợp BSFC AFR Lưu lượng khí (lb/min) CFM xấp xỉ
BSFC thấp 0.50 11.5 47.9 594
Cơ sở 0.55 11.5 52.7 653
BSFC cao 0.60 11.5 57.5 713
Hỗn hợp đậm hơn 0.55 11.0 50.4 625
Hỗn hợp nhạt hơn 0.55 12.0 55.0 682

Vì công thức là một tích đơn giản, lưu lượng khí tỉ lệ tuyến tính với từng đầu vào. Thay đổi 0.05 của BSFC làm kết quả thay đổi khoảng 9%, và thay đổi 1.0 của AFR làm kết quả thay đổi khoảng 9% ở các giá trị này.

Dải BSFC và AFR thông thường

Các giá trị dưới đây là hướng dẫn điều chỉnh động cơ thường được trích dẫn, không phải tiêu chuẩn bắt buộc. Giá trị thực tế thay đổi theo thiết kế động cơ, nhiên liệu, mức tăng áp, thời điểm đánh lửa và hiệu suất tại điểm vận hành.

Suất tiêu hao nhiên liệu riêng khi phanh (lb/hp/hr)

Loại động cơ BSFC thông thường
Xăng hút khí tự nhiên ~0.45–0.50
Xăng tăng áp ~0.50–0.65
Diesel ~0.35–0.45

Tỉ lệ không khí–nhiên liệu khi phát công suất (theo khối lượng)

Nhiên liệu / điều kiện Giá trị thông thường
Xăng, tăng áp, toàn công suất ~11.0–12.0:1
Xăng, cân bằng lý thuyết 14.7:1
E85, toàn công suất ~7.0–8.0:1
E85, cân bằng lý thuyết ~9.8:1
Diesel Chạy nhạt tổng thể (không khí dư so với cân bằng lý thuyết)

Động cơ diesel chạy với lượng không khí dư, nên AFR tổng thể của chúng cao hơn nhiều so với giá trị xăng. Mọi AFR nhập cho diesel nên phản ánh AFR vận hành thực tế của động cơ đó.

Quảng cáo

Diễn giải kết quả lưu lượng khí

Kết quả là lưu lượng khí khối lượng cần thiết ở công suất đỉnh, tính bằng lb/min. Đây là một điểm thiết kế đơn lẻ, không phải giá trị trung bình trên toàn dải vòng tua. Để sử dụng, hãy xác định lưu lượng đó trên trục hoành của bản đồ máy nén và kiểm tra vị trí của nó so với các vùng hiệu suất (efficiency islands), tức các đường đồng mức hiệu suất máy nén không đổi.

Chỉ riêng lưu lượng không xác định được điểm vận hành. Bản đồ máy nén biểu diễn lưu lượng đã hiệu chỉnh theo tỉ số áp suất, trong đó tỉ số áp suất là áp suất tuyệt đối đầu ra chia cho áp suất tuyệt đối đầu vào (ví dụ, khoảng 2.0 ở mức tăng áp khoảng 14.7 psi tại mực nước biển). Cùng một lb/min sẽ nằm ở vị trí khác trên bản đồ tùy theo tỉ số áp suất. Điểm vận hành cũng nên được kiểm tra so với giới hạn surge (mép trái, lưu lượng thấp ở tỉ số áp suất cao) và giới hạn choke (mép phải, nơi lưu lượng không thể tăng thêm).

Ước tính này là lý tưởng hóa. Nó giả định BSFC và AFR bạn nhập là chính xác tại công suất đỉnh, và bỏ qua các yếu tố như nhiệt độ nạp, độ ẩm và chênh lệch hiệu suất thể tích. Bản đồ máy nén thường được công bố theo lưu lượng đã hiệu chỉnh, quy chiếu về điều kiện nạp tiêu chuẩn ở mực nước biển. Lưu lượng khối lượng thực tế ở độ cao hoặc nhiệt độ khác được chuyển đổi sang lưu lượng đã hiệu chỉnh trước khi so sánh với bản đồ. Các nhà sản xuất cũng dùng điều kiện tham chiếu khác nhau, vì vậy hãy kiểm tra cơ sở được nêu trên bản đồ cụ thể.

Câu hỏi thường gặp

Nên dùng BSFC bao nhiêu? Động cơ hút khí tự nhiên (N/A) thường khoảng 0,45–0,50; còn động cơ xăng tăng áp thường được tính ở mức 0,55–0,60 để tính đến việc chỉnh hòa khí đậm hơn, an toàn hơn.

Vì sao chọn AFR 11,5? Động cơ tăng áp chạy đậm (rich) khi tải tối đa để kiểm soát nhiệt độ buồng đốt, nên AFR ở công suất đỉnh thấp hơn khá nhiều so với giá trị lý tưởng (stoichiometric) 14,7.

Đây là công suất tại trục khuỷu hay tại bánh xe? Hãy dùng công suất tại trục khuỷu (crank/engine HP) để có độ chính xác cao nhất, vì BSFC phản ánh mức tiêu thụ nhiên liệu của động cơ, chứ không tính đến hao tổn ở hệ truyền động.
