¿Qué es la calculadora de galga de cable AWG?
El American Wire Gauge (AWG) es el sistema normalizado que se usa en Norteamérica para indicar el diámetro de los cables conductores redondos y macizos. Conviene tenerlo presente: es un estándar propio de EE. UU. y Canadá, mientras que en España y América Latina lo habitual es trabajar directamente con la sección en mm². Esta calculadora transforma un número AWG en el diámetro físico del conductor (en milímetros y mils) y en su sección transversal (en milímetros cuadrados y miles de circular mils, kcmil). Se trata de una conversión geométrica universal basada en la definición oficial del AWG.
Cómo utilizarla
Introduce el número de galga AWG. Cuanto menor es el número de galga, más grueso es el cable: por ejemplo, 0000 (4/0) se introduce como -3; 000 como -2; 00 como -1; y 0 como 0. La calculadora devuelve al instante el diámetro y la sección transversal, que son los valores más útiles a la hora de estimar la resistencia y la capacidad de corriente del conductor.
La fórmula explicada

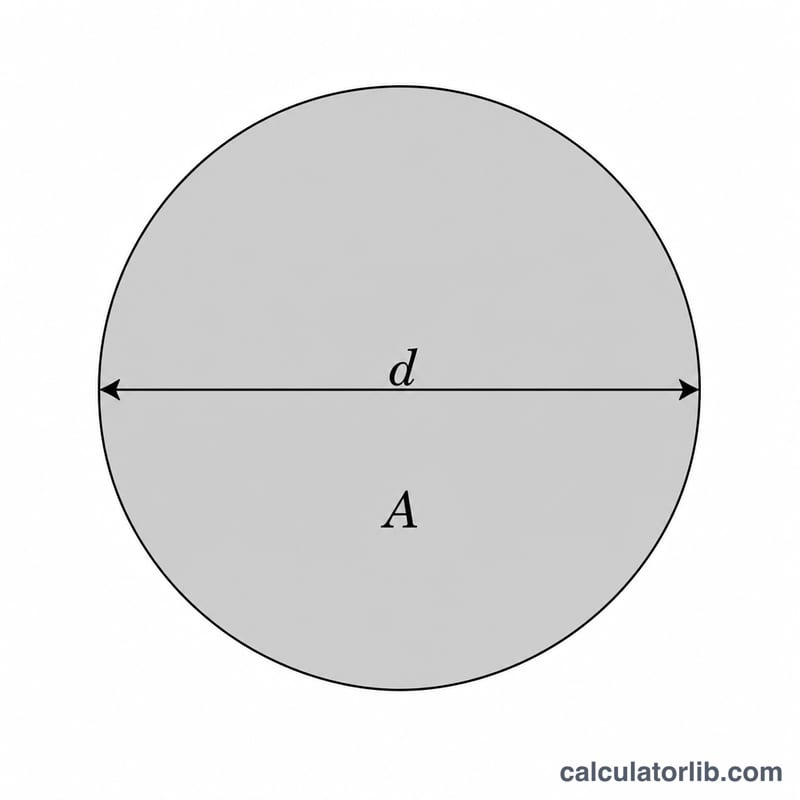

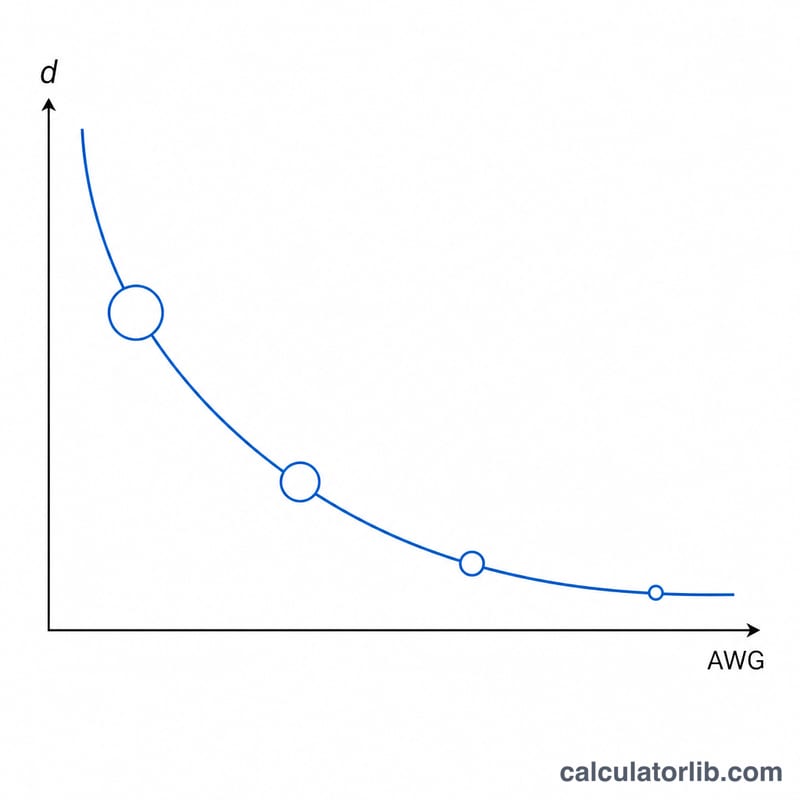

La escala AWG es geométrica. Cada disminución de 6 galgas duplica el diámetro, y cada disminución de 3 galgas duplica la sección transversal. El diámetro en milímetros se obtiene con $$d = 0{,}127 \times 92^{\frac{36 - \text{AWG}}{39}}\ \text{mm}$$ donde 0,127 mm es el diámetro de la galga 36. La sección del conductor redondo es entonces $$A = \frac{\pi}{4}\, d^{2}\ \text{mm}^{2}.$$ Como un kcmil equivale a 0,5067075 mm², basta con dividir: \(\text{kcmil} = \text{sección(mm}^2) \div 0{,}5067075\).
Ejemplo resuelto
Para AWG 12: $$d = 0{,}127 \times 92^{\frac{36 - 12}{39}} = 0{,}127 \times 92^{0{,}61538} \approx 2{,}05257\ \text{mm}.$$ $$\text{Sección} = \frac{\pi \times 2{,}05257^{2}}{4} \approx 3{,}3088\ \text{mm}^{2}.$$ Esto equivale a unos 80,81 mils de diámetro y 6,53 kcmil, valores que coinciden con los datos publicados oficialmente para el cable de cobre 12 AWG.
Preguntas frecuentes
¿Me indica el amperaje seguro? La capacidad de corriente (ampacidad) depende del aislamiento, la temperatura, el método de instalación y la normativa aplicable (por ejemplo, el NEC en EE. UU. o el REBT en España). Esta herramienta te da la geometría (diámetro y sección) que necesitas para consultar o calcular después la ampacidad.
¿Cómo introduzco 4/0 (0000)? Usa -3. El patrón es 0=0, 00=-1, 000=-2, 0000=-3.
¿Es para cable macizo o trenzado? La fórmula corresponde al conductor macizo equivalente; un cable trenzado de la misma galga AWG tiene prácticamente la misma sección.
