De quoi s'agit-il ?

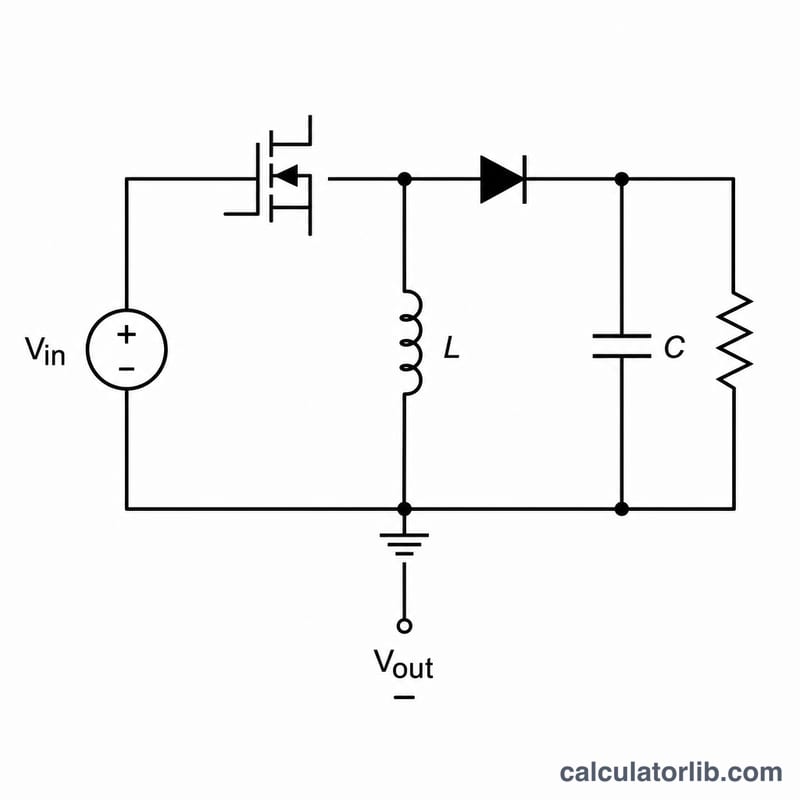

Un convertisseur buck-boost inverseur est une topologie d'alimentation à découpage DC-DC qui fournit une tension de sortie régulée de polarité opposée à celle de son entrée. Selon le rapport cyclique, il peut augmenter (boost) ou diminuer (buck) l'amplitude de la tension, tout en inversant systématiquement le signe. Ce calculateur s'appuie sur la fonction de transfert idéale en mode de conduction continue (CCM) pour estimer la tension de sortie à partir de la tension d'entrée et du rapport cyclique de commutation.
Comment l'utiliser
Saisissez la tension d'entrée Vin en volts et le rapport cyclique \(D\) en pourcentage (de 0 à 99 %). L'outil convertit le pourcentage en fraction, applique la fonction de transfert et renvoie la tension de sortie ainsi que le gain en tension. Comme la topologie inverse la polarité, le résultat est négatif.
La formule expliquée
La relation idéale en mode CCM s'écrit $$V_{out} = -\,\text{Vin (V)} \cdot \frac{D}{1-D} \qquad \text{où}\quad D = \dfrac{\text{Duty (\%)}}{100}$$, où \(D\) représente la fraction de chaque période de commutation pendant laquelle l'interrupteur principal est passant. À \(D = 50\,\%\), l'amplitude est égale à Vin ; en dessous de 50 %, le convertisseur abaisse la tension (amplitude plus faible) ; au-dessus de 50 %, il l'élève (amplitude plus grande). Lorsque \(D\) s'approche de 1, le gain augmente très fortement : le calculateur empêche donc la valeur \(D = 100\,\%\).
Exemple concret
Avec Vin = 12 V et \(D = 50\,\%\) (0,5) : $$V_{out} = -12 \times \frac{0{,}5}{0{,}5} = -12\ \text{V}$$ La sortie vaut −12 V, soit la même amplitude mais avec une polarité inversée. À \(D = 75\,\%\), le gain est de \(0{,}75/0{,}25 = 3\), d'où \(V_{out} = -12 \times 3 = -36\ \text{V}\).

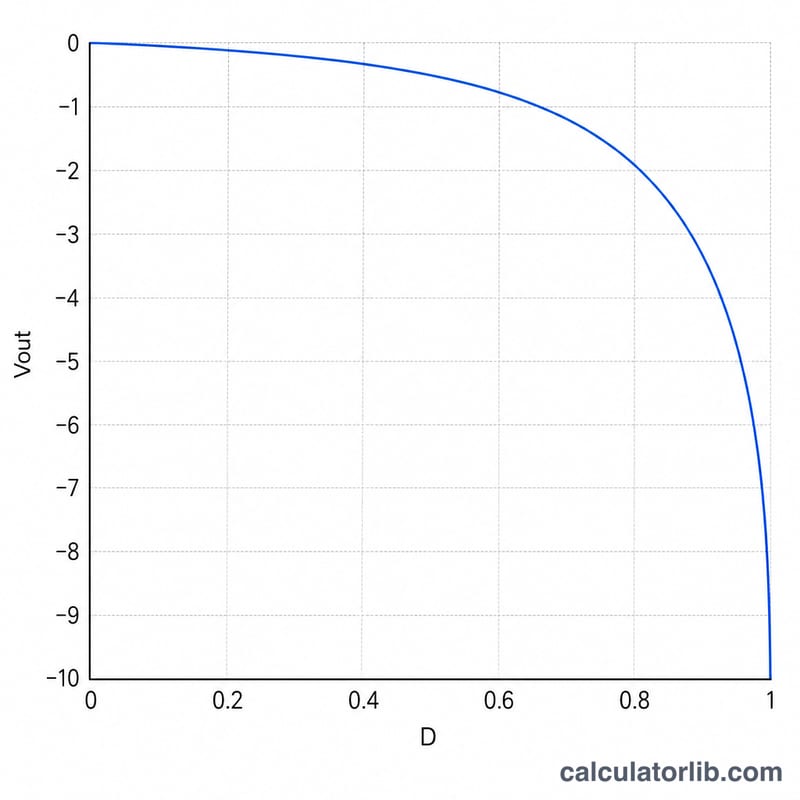

Tension de sortie selon le rapport cyclique
Le tableau suppose un convertisseur buck-boost inverseur idéal, sans pertes, en mode de conduction continue avec une entrée fixe de Vin = 12 V. La sortie est négative par rapport à la masse d'entrée, et sa valeur absolue suit \(V_{out} = -V_{in}\cdot \frac{D}{1-D}\).
| Rapport cyclique D | Gain D/(1−D) | Vout (V) | Mode |
|---|---|---|---|
| 10% | 0.111 | -1.33 V | Dévolteur (|Vout| < Vin) |
| 25% | 0.333 | -4 V | Dévolteur |
| 40% | 0.667 | -8 V | Dévolteur |
| 50% | 1 | -12 V | Unitaire (|Vout| = Vin) |
| 60% | 1.5 | -18 V | Survolteur (|Vout| > Vin) |
| 75% | 3 | -36 V | Survolteur |
| 90% | 9 | -108 V | Survolteur |
Vérification pour D = 40% : \(V_{out} = -12 \times \frac{0.40}{1-0.40} = -12 \times 0.6667 = -8\) V.
Remarques : le passage au comportement survolteur se produit à D = 50 %, où le gain vaut 1. Le gain augmente fortement lorsque D approche 100 %. La ligne à 90 % est une valeur théorique ; les convertisseurs réels perdent de la tension de sortie à cause de la résistance de l'interrupteur, de la diode, de la résistance de l'inductance et d'autres pertes parasites. Ils ont aussi des limites pratiques de rapport cyclique maximal et de tensions nominales des composants, si bien qu'ils ne peuvent pas atteindre des gains aussi extrêmes.
Termes et variables clés
- Vin : la tension continue d'entrée fournie au convertisseur, en volts.
- Vout : la tension continue de sortie. Dans un buck-boost inverseur, elle est négative par rapport à la masse commune, d'où le résultat affiché avec un signe moins.
- Rapport cyclique D : la fraction de chaque période de commutation pendant laquelle l'interrupteur est fermé, \(D = t_{on}/T\). Le calculateur la saisit en pourcentage et la divise par 100.
- Gain en tension : le rapport \(V_{out}/V_{in} = -\frac{D}{1-D}\). Sa valeur absolue est inférieure à 1 pour D < 0.5 (dévolteur), égale à 1 pour D = 0.5, et supérieure à 1 pour D > 0.5 (survolteur).
- Période de commutation T et fréquence f : T est la durée d'un cycle marche/arrêt et \(f = 1/T\). Des fréquences plus élevées permettent des inductances et des condensateurs plus petits, mais augmentent les pertes de commutation.
- Mode de conduction continue (CCM) : le courant dans l'inductance ne descend jamais à zéro pendant le cycle. La formule utilisée ici est valable en CCM.
- Mode de conduction discontinue (DCM) : le courant de l'inductance atteint zéro avant la fin du cycle, généralement à faible charge ou avec une petite inductance. Le gain dépend alors de la charge, de l'inductance et de la fréquence, si bien que la formule simple ne s'applique plus.
- Équilibre volt-seconde de l'inductance : en régime permanent, la tension moyenne aux bornes de l'inductance sur une période doit être nulle. Lorsque l'interrupteur est fermé, l'inductance voit +Vin pendant le temps DT. Lorsqu'il est ouvert, elle voit Vout (négative) pendant le temps (1−D)T. Donc :
$$V_{in}\,D\,T + V_{out}\,(1-D)\,T = 0 \;\Rightarrow\; V_{out} = -V_{in}\,\frac{D}{1-D}$$
Il s'agit de la fonction de transfert idéale, qui néglige les pertes des composants et les chutes de tension.
FAQ
Pourquoi la tension de sortie est-elle négative ? Le buck-boost inverseur agence l'inductance et l'interrupteur de manière à transférer l'énergie vers la charge avec une polarité inversée par rapport à la masse commune.
Ce résultat est-il valable pour des circuits réels ? Il s'agit du résultat idéal en mode CCM, sans pertes. Les convertisseurs réels présentent des pertes au niveau de l'interrupteur, de la diode et de l'inductance : l'amplitude réelle est donc légèrement inférieure.
Quel rapport cyclique donne Vout = −Vin ? \(D = 50\,\%\), car \(D/(1-D) = 1\).
