Qu'est-ce que le calculateur d'inductances en parallèle ?

Lorsque des bobines sont branchées en parallèle, l'inductance totale (ou équivalente) est toujours inférieure à la plus petite des inductances individuelles — exactement comme pour des résistances en parallèle. Ce calculateur détermine instantanément l'inductance combinée d'un maximum de quatre bobines montées en parallèle, en supposant qu'il n'existe aucun couplage magnétique entre elles.

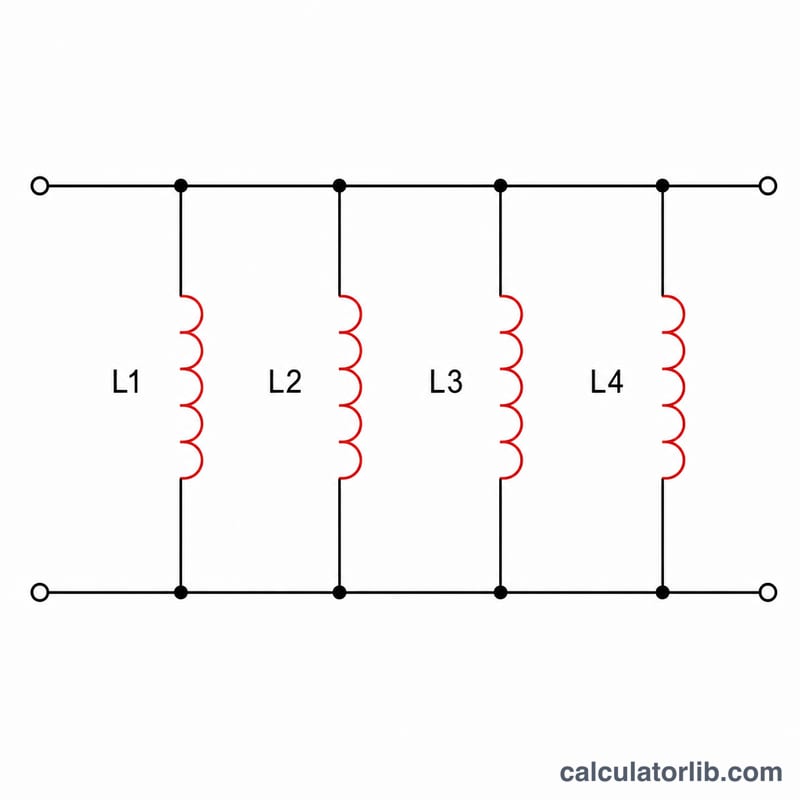

Quatre bobines connectées en parallèle entre deux nœuds
Les bobines en parallèle partagent les deux mêmes nœuds de connexion.

Comment l'utiliser

Saisissez la valeur de chaque bobine en henrys (H). Renseignez au minimum L1 et L2 ; L3 et L4 sont facultatives — laissez-les vides ou à zéro si vous n'avez que deux bobines. Cliquez sur « Calculer » et l'outil affiche l'inductance équivalente. Pour travailler en millihenrys (mH) ou en microhenrys (µH), veillez simplement à garder la même unité partout : le résultat sera exprimé dans l'unité que vous avez saisie.

La formule expliquée

L'équation de base est la suivante :

$$\frac{1}{\text{L}_{\text{totale}}} = \frac{1}{\text{L}_1} + \frac{1}{\text{L}_2} + \dots + \frac{1}{\text{L}_n}$$

On additionne les inverses de chaque inductance, puis on prend l'inverse de cette somme pour obtenir l'inductance totale. Avec seulement deux bobines, la formule se simplifie sous la forme produit sur somme : \(\text{L}_{\text{totale}} = \frac{\text{L}_1 \times \text{L}_2}{\text{L}_1 + \text{L}_2}\).

Publicité

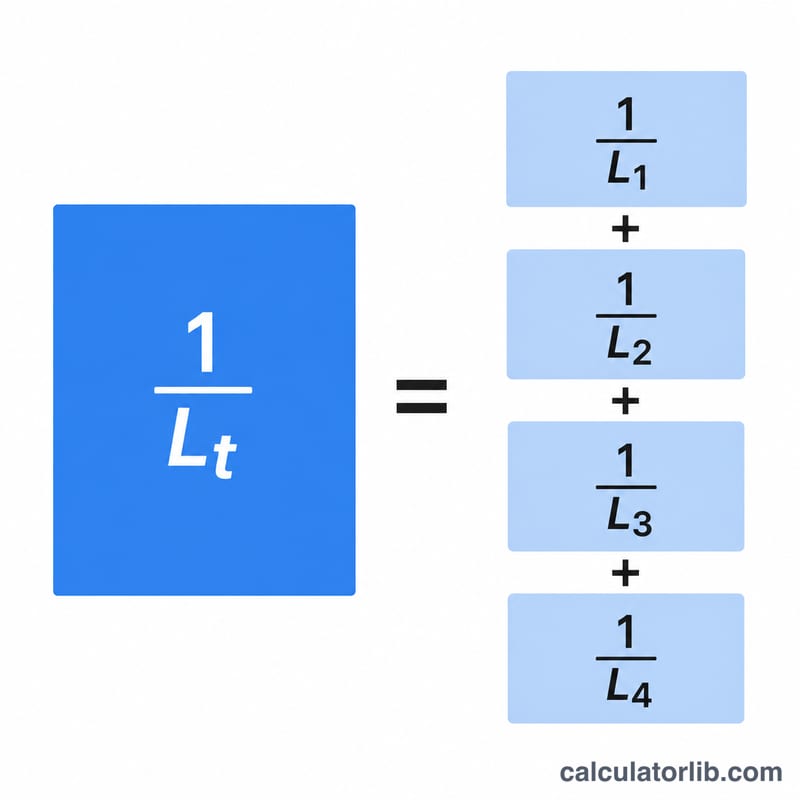

Formule des inverses pour l'inductance totale en parallèle
L'inductance totale est l'inverse de la somme des inverses.

Exemple concret

Imaginons une bobine de 2 H et une bobine de 3 H montées en parallèle. On a alors $$\frac{1}{\text{L}_{\text{totale}}} = \frac{1}{2} + \frac{1}{3} = 0{,}5 + 0{,}3333 = 0{,}8333.$$ En prenant l'inverse, on obtient \(\text{L}_{\text{totale}} = 1{,}2\ \text{H}\). Remarquez que le résultat (1,2 H) est bien inférieur à la plus petite des bobines (2 H), comme prévu.

Tableau de conversion des unités d'inductance

L'inductance se mesure en henrys (H) dans le système SI. Les unités plus petites sont courantes en électronique. Avant de associer des inductances en parallèle, convertissez toutes les valeurs dans la même unité, ou saisissez toutes les valeurs dans une seule unité.

De Henry (H) Millihenry (mH) Microhenry (µH) Nanohenry (nH)
1 H 1 1 000 1 000 000 1 000 000 000
1 mH (10-3 H) 0,001 1 1 000 1 000 000
1 µH (10-6 H) 0,000001 0,001 1 1 000
1 nH (10-9 H) 0,000000001 0,000001 0,001 1

Exemples de conversions

  • 1 H = 1000 mH = 1 000 000 µH
  • 100 µH = 0,1 mH
  • 4,7 mH = 4 700 µH
  • 220 nH = 0,22 µH

Comparaison de scénarios d'inductances en parallèle

Chaque total utilise \(\frac{1}{L_t} = \frac{1}{L_1} + \frac{1}{L_2} + \dots\), en supposant l'absence de couplage mutuel entre les inductances.

Scénario Inductances Calcul Total
Deux identiques 10 mH, 10 mH \(\frac{10 \times 10}{10 + 10}\) 5 mH
Paire inégale 10 mH, 100 mH \(\frac{10 \times 100}{10 + 100} = \frac{1000}{110}\) ≈ 9,09 mH
Trois identiques 30 µH × 3 \(\frac{30}{3}\) 10 µH
Quatre identiques 100 µH × 4 \(\frac{100}{4}\) 25 µH
Très petite plus grande 1 mH, 1 H (1000 mH) \(\frac{1 \times 1000}{1 + 1000} = \frac{1000}{1001}\) ≈ 0,999 mH

Dans la dernière ligne, l'inductance de 1 H modifie à peine le résultat. Le total reste très proche de celui de l'inductance de 1 mH.

Publicité

Interpréter votre résultat

  • Le total est toujours inférieur à la plus petite inductance. Chaque branche ajoutée en parallèle ajoute un terme à la somme des inverses, ce qui rend \(L_t\) plus petit.
  • n inductances identiques donnent L/n. Quatre inductances de 100 µH donnent 100 / 4 = 25 µH.
  • La plus petite inductance domine. Une grande inductance en parallèle avec une petite ne modifie le total que légèrement (1 mH en parallèle avec 1 H donne environ 0,999 mH).
  • La formule suppose l'absence de couplage mutuel. Si les bobines partagent du flux magnétique (par exemple, si elles sont bobinées très près l'une de l'autre ou sur le même noyau), l'inductance mutuelle M modifie le résultat. Pour deux bobines couplées en parallèle, \(L_t = \frac{L_1 L_2 - M^2}{L_1 + L_2 \mp 2M}\), où le signe dépend de la façon dont les enroulements s'ajoutent ou s'opposent.
  • Le calcul est le même que pour les résistances. Les inductances en parallèle se combinent comme les résistances en parallèle, en utilisant la somme des inverses.
  • Série et parallèle inversent leurs rôles. Les inductances en série s'ajoutent directement (\(L_t = L_1 + L_2 + \dots\)), tout comme les résistances en série. Les condensateurs se comportent à l'inverse : ils s'ajoutent en parallèle et se combinent par inverses en série.

FAQ

Pourquoi l'inductance en parallèle est-elle plus faible que chaque bobine ? En ajoutant des chemins de courant parallèles, on offre davantage de voies au passage du courant, ce qui réduit l'opposition aux variations de courant et donc l'inductance effective.

Le calcul tient-il compte de l'inductance mutuelle ? Non. Ce calculateur part du principe que les bobines sont magnétiquement isolées (sans couplage). Une inductance mutuelle entre les bobines modifierait le résultat.

Puis-je utiliser d'autres unités ? Oui, à condition que toutes les bobines emploient la même unité. Saisissez toutes les valeurs en mH (ou en µH) et le résultat sera exprimé en mH (ou en µH).
