पिस्टन बल कैलकुलेटर

गणना दर्ज करें

दबाव (P)

बोर व्यास (D)

इकाई प्रणाली SI (P in Pa, D in m → F in N) Imperial (P in psi, D in in → F in lbf)

परिणाम

पिस्टन बल

3,926.99

N

पिस्टन मुख क्षेत्रफल	0.007854 m²
सूत्र	F = P × (π/4) × D²

पिस्टन बल कैलकुलेटर क्या है?

यह कैलकुलेटर किसी हाइड्रॉलिक या न्यूमैटिक पिस्टन (सिलेंडर) द्वारा उत्पन्न रैखिक बल की गणना करता है, जिसके लिए इस पर लगने वाले द्रव दबाव और सिलेंडर के बोर व्यास की जरूरत होती है। यह शुद्ध भौतिकी पर आधारित एक सार्वभौमिक इंजीनियरिंग टूल है, इसलिए यह दुनिया में कहीं भी काम करता है — बस इतना ध्यान रखें कि आपकी इकाइयाँ आपस में मेल खाती हों।

इसका उपयोग कैसे करें

कार्यशील दबाव (P) और बोर व्यास (D) दर्ज करें, फिर इकाई प्रणाली चुनें। SI प्रणाली में दबाव पास्कल (Pa) में और व्यास मीटर (m) में डालें, ताकि बल न्यूटन (N) में मिले। इंपीरियल प्रणाली में दबाव psi में और व्यास इंच में डालें, ताकि बल पाउंड-फोर्स (lbf) में मिले। यह टूल पिस्टन के मुख का जो क्षेत्रफल निकालता है, उसे भी दिखाता है।

सूत्र की व्याख्या

पिस्टन D व्यास का एक वृत्त होता है, इसलिए इसके मुख का क्षेत्रफल \(A = \frac{\pi}{4}\cdot D^{2}\) होता है। दबाव यानी प्रति इकाई क्षेत्रफल पर लगने वाला बल; अतः पिस्टन को धकेलने वाला कुल बल दबाव और इस क्षेत्रफल के गुणनफल के बराबर होता है:

$$F = P \times \frac{\pi}{4} \times D^{2}$$

व्यास दोगुना करने पर बल चार गुना हो जाता है, क्योंकि क्षेत्रफल व्यास के वर्ग के अनुपात में बढ़ता है — यही एक बड़ा कारण है कि बड़े बोर वाले सिलेंडर इतना अधिक धक्का (थ्रस्ट) देते हैं।

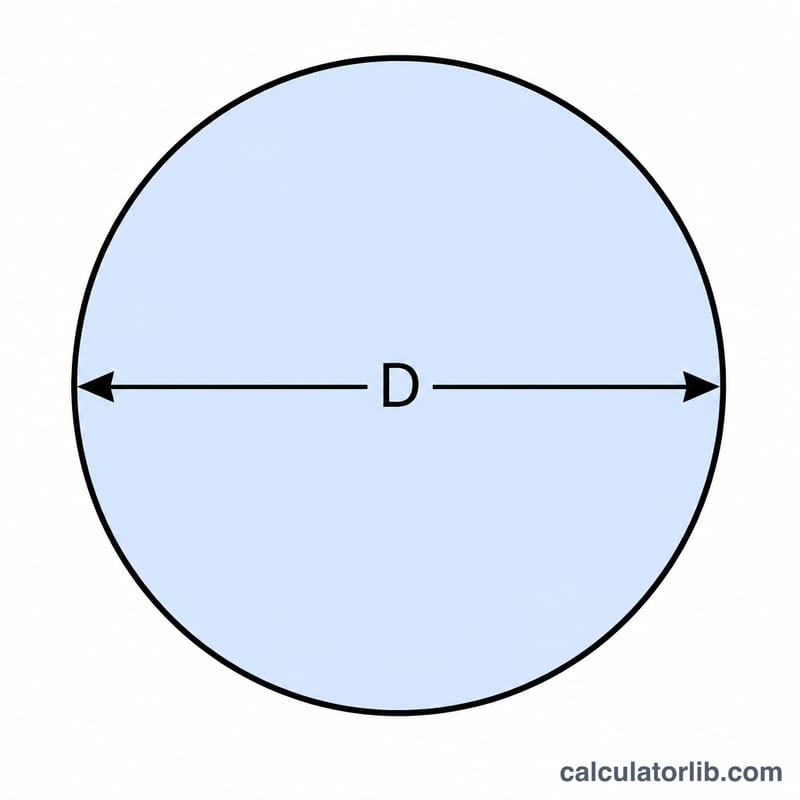

प्रभावी क्षेत्रफल बोर का वृत्त है: \(A = \frac{\pi}{4} \times D^{2}\)।

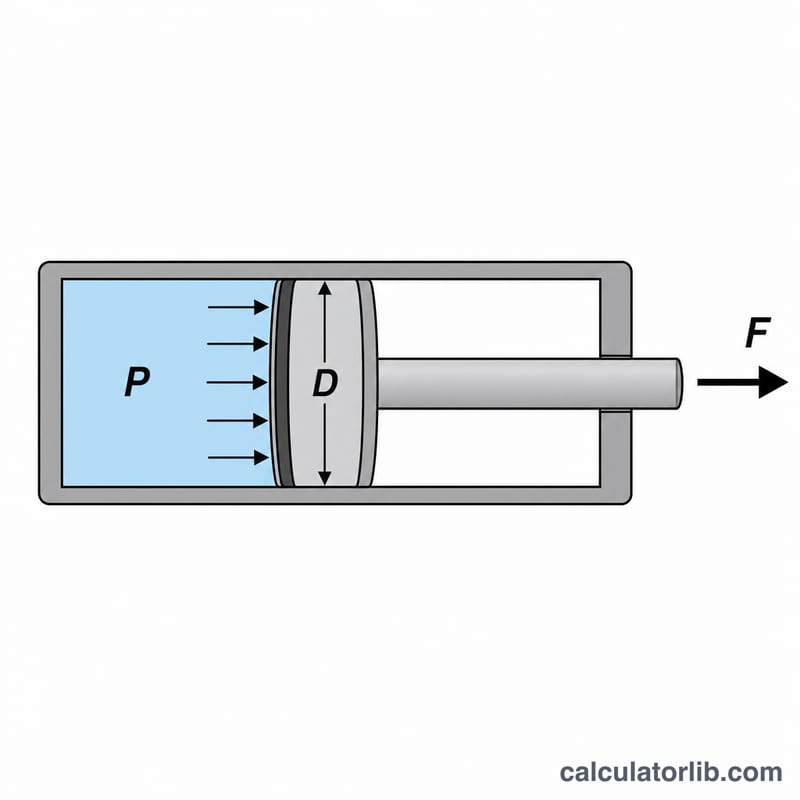

व्यास D वाले पिस्टन की सतह पर लगने वाला द्रव दाब P आउटपुट बल F उत्पन्न करता है।

हल किया गया उदाहरण

एक हाइड्रॉलिक सिलेंडर का बोर 0.1 m है और यह 500,000 Pa (5 bar) पर काम करता है। इसका क्षेत्रफल \(\frac{\pi}{4}(0.1)^{2} = 0.0078540 \text{ m}^{2}\) होगा। बल:

$$F = 500{,}000 \times 0.0078540 \approx 3{,}927 \text{ N}$$

अक्सर पूछे जाने वाले प्रश्न

क्या इसमें पिस्टन रॉड का हिसाब शामिल है? नहीं — यह कैप साइड पर पूरा धक्का (एक्सटेंड) बल देता है। रॉड साइड के लिए, A में से रॉड के अनुप्रस्थ काट क्षेत्रफल को घटा दें।

घर्षण और बैक-प्रेशर का क्या? यह सैद्धांतिक बल है। वास्तविक आउटपुट सील के घर्षण और विपरीत दिशा में लगने वाले किसी भी दबाव के कारण कम हो जाता है।

क्या मैं इकाइयाँ मिला सकता हूँ? नहीं। एक ही प्रणाली के भीतर एकसमान इकाइयाँ इस्तेमाल करें (Pa और m, या psi और in) वरना आपका परिणाम गलत होगा।
