コンクリートブロック充填計算機とは?

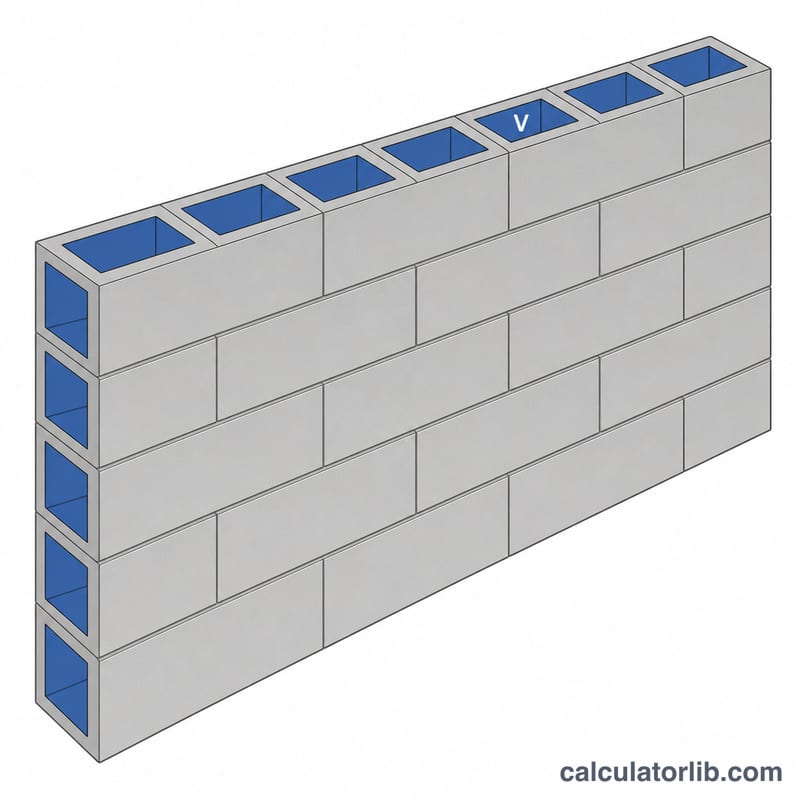

耐力壁や鉄筋を入れた補強組積造(メーソンリー)の壁をつくる際、コンクリートブロック(CMU=Concrete Masonry Unit)の中空部分(ボイド)にコンクリートやグラウトを流し込んで、強度を高めたり鉄筋を固定したりすることがよくあります。この計算機では、ブロックの数に1個あたりの空洞容積を掛け合わせ、さらにこぼれや余分な打設に備えたロス率(任意)を加えることで、必要なコンクリート量をすばやく見積もれます。なお寸法はインチ・立方フィート・立方ヤードといったヤード・ポンド法が基準で、北米のCMU規格を前提としています。日本のコンクリートブロックとは寸法や規格が異なるため、国内の製品を使う場合はメーカーの仕様値に置き換えてご利用ください。
使い方
充填するブロックの総数、ブロック1個あたりの空洞容積(立方フィート)、そして任意でロス率(%)を入力します。すると、ロスを含まない基本充填量、ロスを加えた合計量、そして生コンクリートを発注する際に一般的な単位である立方ヤード換算値が表示されます。
標準的な8×8×16インチの中空ブロックでは、空洞容積はおおよそ0.256立方フィートですが、これはメーカーやブロックの種類によって変わります。可能な限り、仕入先の仕様書に記載された数値をお使いください。
計算式の解説
基本となる式は 充填量 = ブロック数 × 1個あたりの空洞容積 です。ロス率を加える場合は、これに(1 + ロス率÷100)を掛けます。立方ヤードへ換算するには、立方フィートを27で割ります。1立方ヤードは27立方フィートに相当するためです。
$$V_{\text{yd}^3} = \frac{\text{Blocks} \times \text{Void Volume (ft}^3\text{)} \times \left(1 + \frac{\text{Waste (\%)}}{100}\right)}{27}$$
計算例
たとえば、1個あたりの空洞容積が0.256 ft³のブロックが100個あり、ロス率を10%見込むとします。基本容積は \(100 \times 0.256 = 25.6\ \text{ft}^3\)。ロスを加えると \(25.6 \times 1.10 = 28.16\ \text{ft}^3\)。立方ヤードに換算すると \(28.16 \div 27 \approx 1.043\ \text{yd}^3\) になります。
ブロック幅別のCMUの典型的な空洞容積

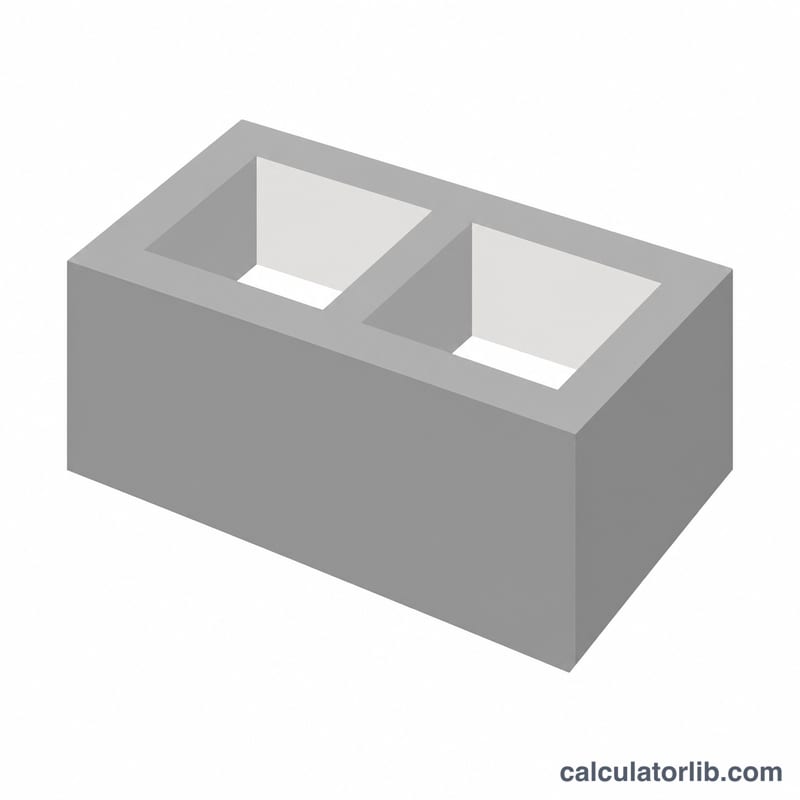

この表は、標準的な16インチ長のコンクリートブロック(実寸は約15⅝インチ長×7⅝インチ高)1個あたりのおおよその充填容積を示しています。一般的な面壁の厚さ約1〜1¼インチを前提としています。「完全中空」はブロックを中央の隔壁のない一つの開いた空洞とみなしたものです。「典型的な2コア」は、中央に隔壁とテーパー状のコアを持つ一般的なブロックです。値はメーカー、面壁の厚さ、コアのテーパーによって異なるため、計画用の概算値としてのみご利用ください。
| 公称ブロック幅 | 完全中空(ブロック1個あたり ft³) | 典型的な2コア(ブロック1個あたり ft³) | 約100個あたりの ft³(2コア) |
|---|---|---|---|
| 4インチ | ≈ 0.09 | ≈ 0.08 | ≈ 8 |
| 6インチ | ≈ 0.18 | ≈ 0.16 | ≈ 16 |
| 8インチ | ≈ 0.30 | ≈ 0.26 | ≈ 26 |
| 10インチ | ≈ 0.41 | ≈ 0.37 | ≈ 37 |
| 12インチ | ≈ 0.53 | ≈ 0.47 | ≈ 47 |
経験則として、標準的な8インチの2コアブロック100個をすべてのセルまで充填する場合、ロスを除いて約26 ft³(約1 yd³)の充填材が必要です。計算機に入力する空洞容積またはコア容積の値が結果全体を左右するため、必ずブロック供給業者の仕様書で実際の空洞容積またはコア容積を確認してください。
発注と打設のポイント
- 切り上げる。 計算した容積は次の¼または½立方ヤードに切り上げ、打設の途中で材料が不足しないようにしてください。
- 小規模な作業。 袋入りの練り材の方が現実的な場合があります。80 lbの袋1つで約0.6 ft³となるため、26.88 ft³には約26.88 ÷ 0.6 ≈ 45袋が必要です。
- 最低出荷量。 生コン業者には最低出荷量や少量出荷料金が設定されていることが多いため、少量を発注する前に確認してください。
- 流動性のある配合を使う。 CMUの充填材は通常、流動性の高い高スランプのコンクリートまたはグラウトで、CMU用グラウトでは一般的に約8〜11インチのスランプです。技術者が指定した配合とスランプを使用してください。
- 設計で必要な箇所のみ充填する。 設計で鉄筋を入れたセルにのみグラウトを充填する場合は、充填するブロックまたはセルの数のみを入力してください。間隔、締固め、打ち上げ高さについては、現地の建築基準と技術者の仕様に従ってください。
- ロスを見込む。 こぼれ、不均一なコア、セル内のモルタルの落下物はすべて必要容積を増やします。5%〜10%の余裕を見込むのが一般的です。
これは一般的な情報であり、工学的な助言ではありません。構造上の要件はプロジェクトや管轄地域によって異なります。
充填量のシナリオ
すべての行は、ブロック1個あたりの空洞容積0.256 ft³を前提としています。計算式は \(V_{\text{yd}^3} = \frac{ \text{ブロック数} \times 0.256 \times (1 + \text{ロス率}/100)}{27}\) です。例として、ロス10%で100ブロックの場合、 \(100 \times 0.256 \times 1.10 = 28.16\) ft³、そして \(28.16 \div 27 \approx\) 1.04 yd³ となります。
| ブロック数 | ロス率 | 容積(ft³) | 容積(yd³) |
|---|---|---|---|
| 50 | 5% | 13.44 | 0.50 |
| 50 | 10% | 14.08 | 0.52 |
| 100 | 5% | 26.88 | 1.00 |
| 100 | 10% | 28.16 | 1.04 |
| 250 | 5% | 67.20 | 2.49 |
| 250 | 10% | 70.40 | 2.61 |
| 500 | 5% | 134.40 | 4.98 |
| 500 | 10% | 140.80 | 5.21 |
| 部分充填:500ブロックの50%(250ブロック分) | 10% | 70.40 | 2.61 |
every other core(1つおきのコア)にグラウトを充填するなどの部分充填の場合は、完全充填ブロックの相当数を入力してください(例:500ブロック × 50% = 250)。または、ブロック1個あたりの空洞容積を適宜減らしてください。
よくある質問
標準的なブロックの空洞容積はどのくらい? 8インチのCMUで約0.25〜0.26 ft³です。必ずお使いのブロックの仕様書で確認してください。
ロス率は加えたほうがいい? はい。こぼれや空洞のばらつき、打設のはみ出しを考慮して、5〜10%を見込むのが一般的です。
すべての空洞を埋める必要がある? 必ずしもそうではありません。多くの設計では鉄筋が入るセルだけを充填します。実際に充填するブロック(またはセル)の数だけを数えてください。
