계산 입력

공식

η=밀도 ρ·중력가속도 g·유량 Q·양정 H축동력×100%\eta = \frac{{{\text{밀도 } \rho}} \cdot {{\text{중력가속도 } g}} \cdot {{\text{유량 } Q}} \cdot {{\text{양정 } H}}}{\text{축동력}} \times 100\%
사용 통계

광고

결과

펌프 효율
81.75%
수동력 / 축동력
효율 (소수값) 0.8175
수동력 (유효 동력) 9,810 W
축동력 입력 12,000 W

이 페이지의 오류 신고

펌프 효율이란?

펌프 효율은 축에 공급된 기계적 동력을 유체에 전달되는 유효 수동력으로 얼마나 효율적으로 변환하는지를 나타내는 지표입니다. 수동력(출력)을 축동력(입력)으로 나눈 무차원 비율이며, 보통 백분율(%)로 표시합니다. 효율이 높을수록 펌프 내부의 마찰, 재순환, 누설, 난류로 인해 낭비되는 에너지가 적다는 뜻입니다.

계산기 사용 방법

체적 유량 Q(㎥/s), 펌프가 만들어내는 전양정 H(m), 펌프에 공급되는 축동력(W), 유체 밀도 ρ(상온의 물은 1000 kg/㎥), 중력가속도 g(9.81 m/s²)를 입력하세요. 계산기는 효율을 소수값과 백분율(%)로 동시에 보여주며, 함께 계산된 수동력도 표시합니다.

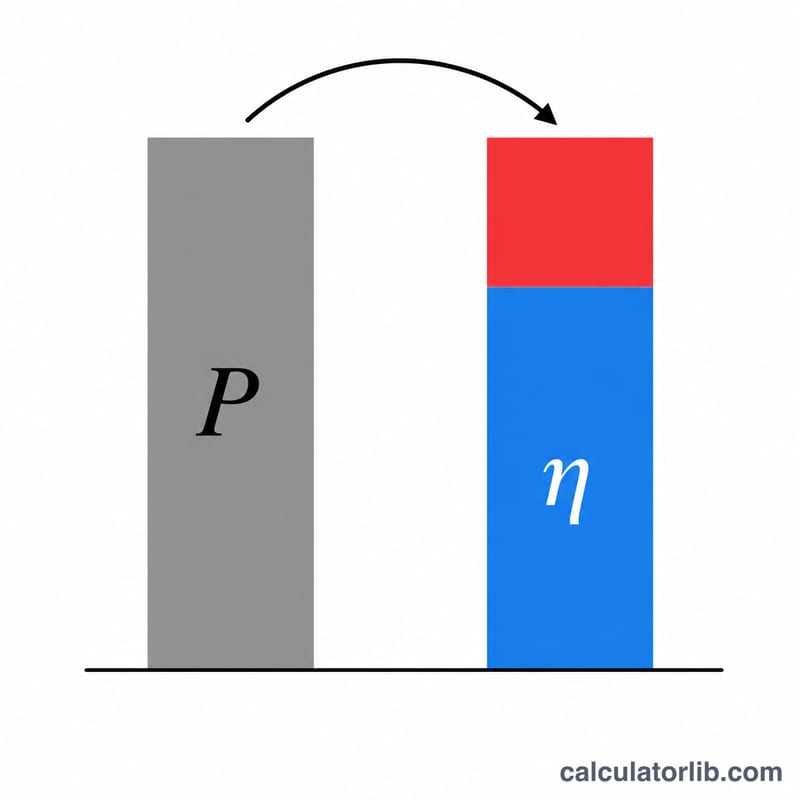

입력 축 동력을 유효 수력 동력과 손실로 나누어 보여주는 막대 비교
효율은 수력 출력 동력 대 총 축 입력 동력의 비율입니다.

공식 풀이

펌프가 전달하는 유효 수동력은 \(P_\text{수동력} = \rho \cdot g \cdot Q \cdot H\) 로 구합니다. 이 값을 실제 축동력(제동동력)으로 나누면 전체 효율이 됩니다:

$$\eta = \frac{\rho g Q H}{P_\text{축동력}}$$

여기서 \(\rho g Q H\)는 유체에 위치에너지와 압력에너지가 더해지는 비율을 나타내고, \(P_\text{축동력}\)은 구동축에서 실제로 측정한 기계적 입력 동력입니다.

광고

계산 예시

어떤 펌프가 물(\(\rho = 1000\ \text{kg/m}^3\))을 \(Q = 0.05\ \text{m}^3/\text{s}\)로 양정 \(H = 20\ \text{m}\)에 대해 이송하며 축동력 12,000 W를 소비한다고 가정해 봅시다.

$$P_\text{수동력} = 1000 \times 9.81 \times 0.05 \times 20 = 9{,}810\ \text{W}$$$$\eta = \frac{9{,}810}{12{,}000} = 0.8175 \approx 81.75\%$$

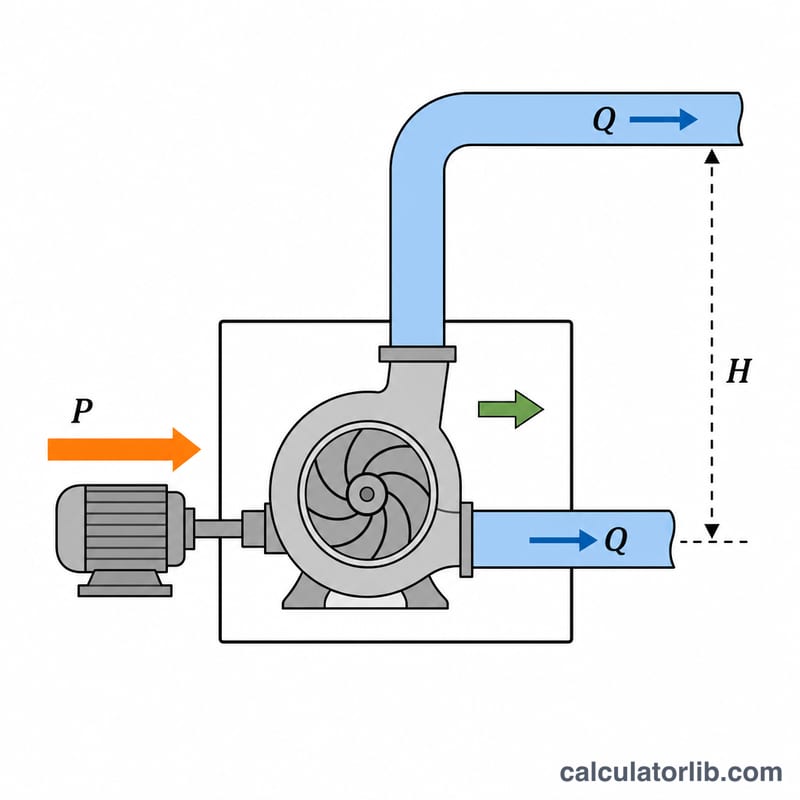

축 입력 동력과 수력 출력을 보여주는 펌프 에너지 균형 흐름도
펌프 효율은 유효 수력 출력을 축 입력 동력과 비교합니다.

펌프 유형별 일반적인 효율 범위

표는 최고 효율점(BEP) 또는 그 근처에서의 대략적인 전체 효율(축동력에서 수력동력까지)을 보여 줍니다. 이 값들은 일반적인 전형값이며 보장값이 아닙니다. 실제 효율은 펌프 크기, 회전수, 비속도, 설계 품질 및 제조사에 따라 달라집니다. 특정 펌프의 경우 제조사가 제공하는 성능 곡선이나 수력학회(HI) 표준의 지침을 참고하십시오.

펌프 유형 BEP에서의 일반적인 전체 효율
소형 원심펌프 약 50-70%
대형 원심펌프 약 80-90%
다단 원심펌프 약 70-85%
축류펌프 약 75-88%
容적식 / 기어펌프 약 60-85%
왕복식 / 피스톤펌프 약 70-90%
잠수식 / 보어홀펌프 약 50-75%

대형 펌프는 상대적 누설과 베어링 손실이 작기 때문에 일반적으로 소형 펌프보다 효율이 높습니다. 또한 펌프가 설계점에서 멀리 떨어져 운전될 때 효율은 떨어집니다.

유량, 양정 및 동력의 단위 환산

수식 \(\eta = \frac{ \rho g Q H}{P_\text{축}}\)은 일관된 SI 단위가 필요합니다. 즉 밀도는 kg/m³, 중력가속도는 m/s²(표준값 9.80665), 유량은 m³/s, 양정은 m, 축동력은 W 단위여야 합니다.

구분 SI 단위 환산
유량 1 L/s = 0.001 m³/s
유량 1 m³/h = 2.7778×10⁻⁴ m³/s
유량 1 US GPM = 6.309×10⁻⁵ m³/s
양정 1 ft의 양정 = 0.3048 m
물 수두로 환산한 압력 물 1 psi ≈ 0.703 m 수두
동력 1 kW = 1000 W
동력 1 hp(기계식) = 745.7 W
동력 1 미터마력 = 735.5 W

다양한 온도에서의 순수한 물의 밀도(대략값, 대기압 기준)

온도 밀도 (kg/m³)
4 °C ≈ 1000
20 °C ≈ 998.2
40 °C ≈ 992.2
60 °C ≈ 983.2
80 °C ≈ 971.8
100 °C ≈ 958.4

다른 액체(염수, 오일, 슬러리)의 경우 이송 온도에서의 실제 밀도를 사용하십시오.

광고

펌프 효율 결과 해석하기

효율 구간

  • 약 80% 이상: 우수함. 잘 맞춰 선정된 대형 펌프에서 전형적으로 나타납니다.
  • 약 60-80%: 많은 산업용 및 중형 펌프에서 일반적인 수준입니다.
  • 약 50% 미만: 펌프와 운전 조건의 불일치, BEP에서 멀리 떨어진 운전, 내부 마모, 또는 낮은 효율이 정상인 소형 펌프를 나타낼 수 있습니다. 유량, 양정 또는 동력 측정값이 부정확하면 결과에 큰 영향을 주므로 입력 데이터도 확인하십시오.

최고 효율점(BEP)

모든 펌프에는 효율이 최고가 되는 유량이 있습니다. BEP보다 훨씬 낮거나 높은 유량에서 운전하면 반경 방향 하중, 재순환 및 진동이 증가하고 효율이 떨어집니다. 계산한 값을 측정 유량에서의 펌프 곡선과 비교하면 예상 값과 얼마나 차이가 나는지 알 수 있습니다.

손실 유형과 전체 효율

  • 수력 손실: 임펠러, 볼류트 및 케이싱에서의 마찰과 난류.
  • 체적 손실: 마모링과 간극을 통한 누설, 그리고 재순환.
  • 기계 손실: 베어링 마찰과 실 마찰.

전체 효율은 이들의 곱입니다: $$\eta = \eta_h \times \eta_v \times \eta_m$$ 예를 들어, \(0.85 \times 0.95 \times 0.97 = 0.783\), 즉 약 78.3%입니다.

축동력 대 모터 입력 동력

이 계산기는 축동력을 사용하므로 결과는 펌프 효율만을 나타냅니다. 우물에서 물까지의 효율(wire-to-water efficiency)에는 모터, 벨트, 기어박스 또는 가변주파수 드라이브(VFD) 등 모든 구동 장치가 포함됩니다: $$\eta_\text{wire-to-water} = \eta_\text{motor} \times \eta_\text{drive} \times \eta_\text{pump}$$ 따라서 이 값은 항상 펌프 효율만의 값보다 낮습니다. 결과를 비교할 때 전기 입력 동력과 축동력을 혼용하지 마십시오.

효율을 낮추는 일반적인 요인

  • 임펠러 및 마모링의 마모: 간극이 커지면 내부 누설이 증가하고 양정과 효율이 떨어집니다.
  • 스로틀링: 토출 밸브를 닫으면 운전점이 BEP에서 멀어지고, 추가된 양정 손실로 에너지가 낭비됩니다.
  • 점도: 점도가 높은 액체는 원판 마찰과 수력 손실을 증가시키므로, 물과 비교하여 원심펌프의 양정, 유량 및 효율이 떨어집니다.

이 내용은 일반적인 교육용 정보이며, 특정 시스템에 대한 자격을 갖춘 엔지니어의 평가를 대체하지 않습니다.

자주 묻는 질문

일반적인 펌프 효율은 얼마인가요? 원심 펌프는 최고효율점에서 보통 70~90% 수준으로 운전됩니다. 소형이거나 운전 조건이 잘 맞지 않는 펌프는 이보다 훨씬 낮을 수 있습니다.

어떤 단위를 사용해야 하나요? SI 단위를 사용하세요. Q는 ㎥/s, H는 m, 동력은 W, 밀도는 kg/㎥입니다. 결과값은 무차원입니다.

효율이 100%를 넘는 이유는 무엇인가요? 대부분 입력값이 잘못된 경우입니다. 축동력이 실제 입력 동력인지, 유량과 양정이 동일한 운전점에서 측정한 값인지 확인하세요.
