펌프 동력 계산기란?

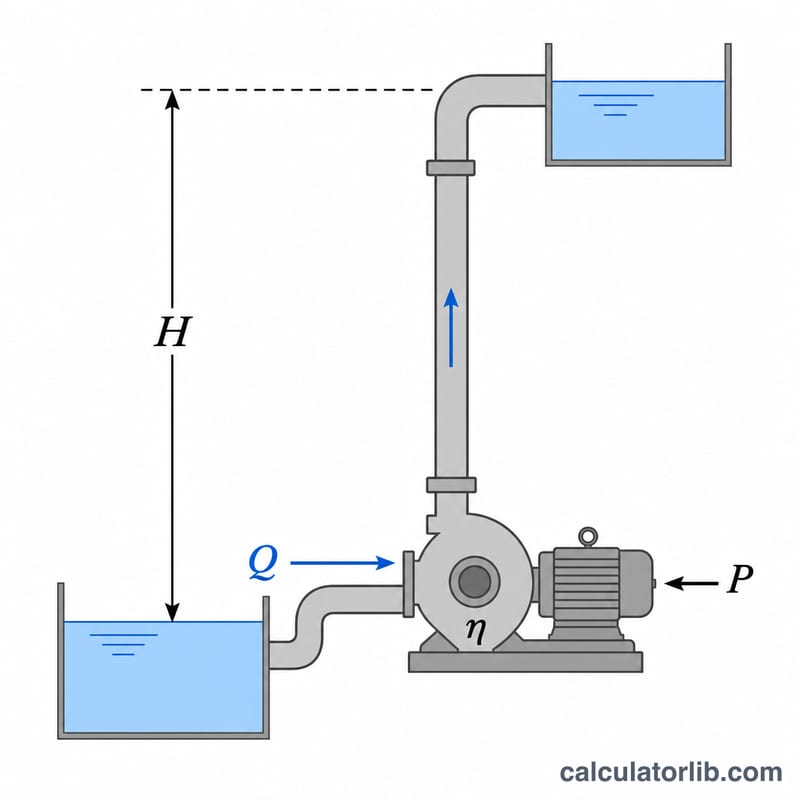

이 계산기는 유체를 특정 양정만큼 끌어올리기 위해 펌프를 구동하는 데 필요한 동력을 산출합니다. 유체에 실제로 전달되는 유용한 에너지인 수력 동력과, 펌프 효율 손실까지 고려했을 때 실제로 투입해야 하는 더 큰 동력인 축동력을 모두 계산합니다. 밀도를 직접 입력할 수 있어 어떤 유체에도 적용할 수 있으며, 모든 계산은 SI 단위를 기준으로 합니다.
사용 방법
체적 유량 \(Q\)를 초당 세제곱미터(m³/s) 단위로, 총 양정 \(H\)를 미터(m) 단위로 입력합니다. 이어서 유체 밀도 \(\rho\)(물의 경우 1000 kg/m³), 중력 가속도 \(g\)(9.81 m/s²), 펌프의 전체 효율 \(\eta\)를 백분율로 입력하세요. 그러면 킬로와트(kW), 와트(W), 마력(HP) 단위의 축동력과 함께 그 기반이 되는 수력 동력이 표시됩니다.
공식 풀이
수력 동력은 다음으로 구합니다.
$$P_{h} = \rho \cdot g \cdot Q \cdot H$$여기서 \(\rho \cdot g \cdot Q\)는 단위 시간당 들어 올리는 유체의 무게 흐름을 나타내고, 여기에 들어 올리는 높이 \(H\)를 곱합니다. 이 값을 효율 \(\eta\)로 나누면 축동력이 됩니다. 실제 펌프는 전달하는 것보다 더 많은 동력을 흡수해야 하기 때문입니다:
$$P = \dfrac{\rho \cdot g \cdot Q \cdot H}{\eta}$$효율은 백분율로 입력하며 내부적으로 소수로 변환되어 계산됩니다.
계산 예시
물(\(\rho = 1000\) kg/m³, \(g = 9.81\))을 기준으로 \(Q = 0.05\) m³/s, \(H = 20\) m, \(\eta = 70\%\)일 때를 살펴봅시다. 수력 동력은
$$P_{h} = 1000 \times 9.81 \times 0.05 \times 20 = 9810 \ \text{W} \approx 9.81 \ \text{kW}$$입니다. 축동력은
$$P = \dfrac{9810}{0.70} = 14{,}014 \ \text{W} \approx 14.01 \ \text{kW}$$즉 약 18.8 마력에 해당합니다.
일반적인 유체 밀도
유체 밀도 \(\rho\)는 펌프 동력 공식에 직접 들어가므로, 같은 유량과 양정에서 밀도가 큰 유체일수록 더 많은 동력이 필요합니다. 아래 값은 약 20°C에서의 대략적인 밀도입니다.
| 유체 | 밀도 (kg/m³) |
|---|---|
| 담수 | ~998–1000 |
| 해수 | ~1025 |
| 경유 | ~830–850 |
| 경질유 | ~850–900 |
| 휘발유 | ~740 |
| 에틸렌 글리콜 | ~1110 |
| 우유 | ~1030 |
| 수은 | ~13,534 |
밀도는 온도에 따라 변하며, 글리콜 용액이나 염수(브라인) 같은 혼합물의 경우 농도에 따라서도 변합니다. 고온 또는 저온의 유체에는 실제 운전 온도에 맞는 밀도 값을 사용하십시오. 표준 중력 가속도는 9.80665 m/s²이며, 보통 9.81로 반올림하여 사용합니다.
일반적인 펌프 효율 범위
다음은 일반적인 종합 효율 범위입니다. 실제 값은 특정 모델, 크기, 회전 속도 및 운전점에 따라 달라지므로, 가능하다면 제조사의 펌프 성능곡선을 확인하십시오.
| 펌프 종류 | 일반 효율 |
|---|---|
| 원심식, 소형 (< 5 kW) | ~40–65% |
| 원심식, 대형 | ~70–90% |
| 容積式 / 왕복식 | ~80–95% |
| 기어 펌프 | ~60–85% |
| 잠수식 | ~50–70% |
- 효율은 펌프의 최고 효율점(BEP)에서 가장 높고, 부분 부하에서 운전하거나 설계 유량에서 크게 벗어나 운전할 때 떨어집니다.
- 공식에 사용되는 펌프 효율은 축 동력을 나타냅니다. 모터 및 구동부 손실은 효율이 와이어-투-워터(종합) 효율로 제시된 경우에만 포함되며, 이 경우 결과값은 전기 입력 동력입니다.
- 같은 수력 조건에서 효율이 낮을수록 축 동력은 커집니다: \(P_{shaft} = P_{hydraulic} / (\eta/100)\).
유량 및 동력 단위 환산
공식 \(P = \rho g Q H\)는 유량이 m³/s, 양정이 m, 밀도가 kg/m³, 중력 가속도가 m/s²일 때 SI 단위계에 따른 것입니다. 이때 결과는 와트(W)로 나옵니다. 다른 단위는 먼저 환산하십시오.
| 구분 | 환산 |
|---|---|
| 유량 | 1 L/s = 0.001 m³/s |
| 유량 | 1 m³/h = 2.778×10⁻⁴ m³/s |
| 유량 | 1 US GPM = 6.309×10⁻⁵ m³/s |
| 양정 | 1 ft = 0.3048 m |
| 동력 | 1 kW = 1000 W = 1.341 hp (기계식) |
| 동력 | 1 hp = 745.7 W |
| 동력 | 1 미터 마력(PS) = 735.5 W |
기계식(영국식) 마력과 미터 마력은 약 1.4% 차이가 나므로, 명판이나 사양서에서 어느 쪽을 사용하는지 확인하십시오.
자주 묻는 질문
'양정(head)'이란 무엇인가요? 양정은 펌프가 유체를 끌어올려야 하는 등가 높이로, 실제 정적 양정에 마찰 손실까지 포함하여 미터 단위로 나타냅니다.
축동력이 수력 동력보다 큰 이유는 무엇인가요? 펌프의 효율은 100%가 아니기 때문입니다. 마찰, 누설, 난류 등이 추가 동력을 소비하므로, 투입되는 축동력은 항상 유용한 수력 출력보다 큽니다.
물 외의 다른 액체에도 사용할 수 있나요? 가능합니다. 사용하는 유체에 맞게 밀도 \(\rho\)만 바꿔 주면 됩니다(예: 오일의 경우 약 850 kg/m³).
