유압 동력 계산기란?

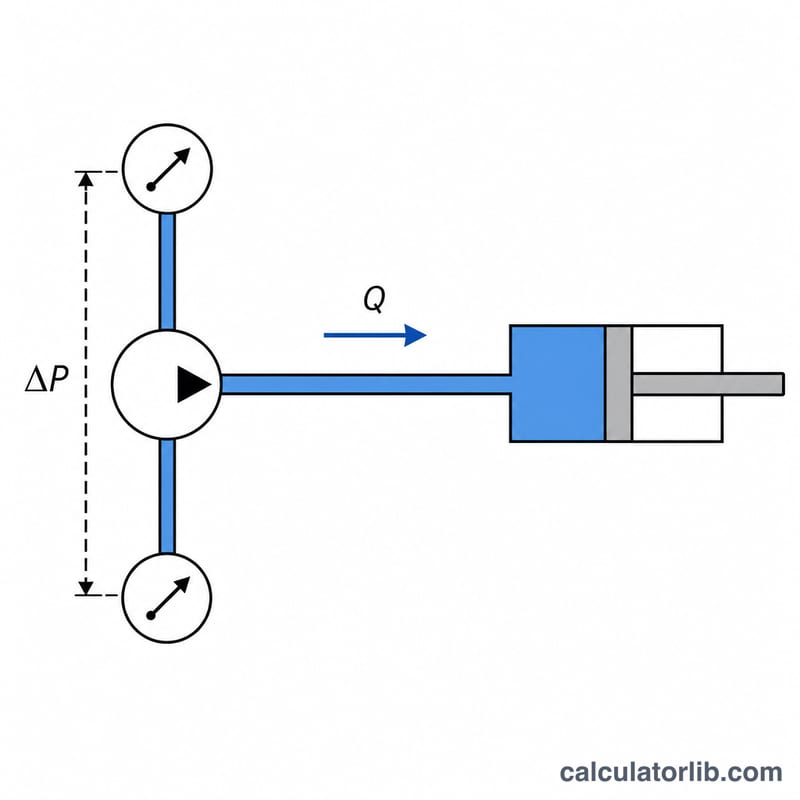

이 계산기는 \(P = Q \times \Delta P\) 공식을 이용해 액체의 흐름이 전달하는 유압(유체) 동력을 산출합니다. 여기서 Q는 체적 유량, ΔP는 해당 구성요소 양단의 압력 차이를 뜻합니다. 펌프, 유압 실린더, 프레스, 파워팩의 용량을 선정하거나 이를 구동하는 데 필요한 모터 동력을 가늠할 때 널리 쓰입니다.
사용 방법
유량은 분당 리터(L/min), 압력 차이는 바(bar), 펌프(또는 시스템) 효율은 백분율(%)로 입력하세요. 계산기는 순수 유압 동력을 kW와 W 단위로 보여 주고, 여기에 손실을 반영해 원동기가 실제로 공급해야 하는 더 큰 값인 입력 동력을 kW와 마력(HP) 단위로 함께 제시합니다.
공식 풀이
SI 단위에서 유압 동력은 \(P = Q \times \Delta P\)이며, Q는 초당 세제곱미터(m³/s), ΔP는 파스칼(Pa)로 넣으면 결과가 와트(W)로 나옵니다. 실무에서 쓰는 단위는 변환이 필요한데, \(1\ \text{L/min} = \tfrac{1}{60000}\ \text{m}^3/\text{s}\), \(1\ \text{bar} = 100{,}000\ \text{Pa}\)입니다. 간편한 계산식으로는 다음을 기억해 두면 좋습니다.
$$P\,(\text{kW}) = \dfrac{Q\,(\text{L/min}) \times \Delta P\,(\text{bar})}{600}$$필요한 입력 동력은 이 값을 효율로 나눠 구합니다:
$$P_{\text{입력}} = \dfrac{P}{\eta}$$
계산 예시
\(Q = 40\ \text{L/min}\), \(\Delta P = 150\ \text{bar}\), 효율 100%인 경우를 살펴봅시다. 단위를 변환하면
$$Q = \dfrac{40}{60000} = 0.0006667\ \text{m}^3/\text{s}, \quad \Delta P = 15{,}000{,}000\ \text{Pa}$$따라서
$$P = 0.0006667 \times 15{,}000{,}000 = 10{,}000\ \text{W} = 10\ \text{kW}$$간편식으로도 다음과 같이 동일하게 나옵니다.
$$\dfrac{40 \times 150}{600} = 10\ \text{kW}$$자주 묻는 질문

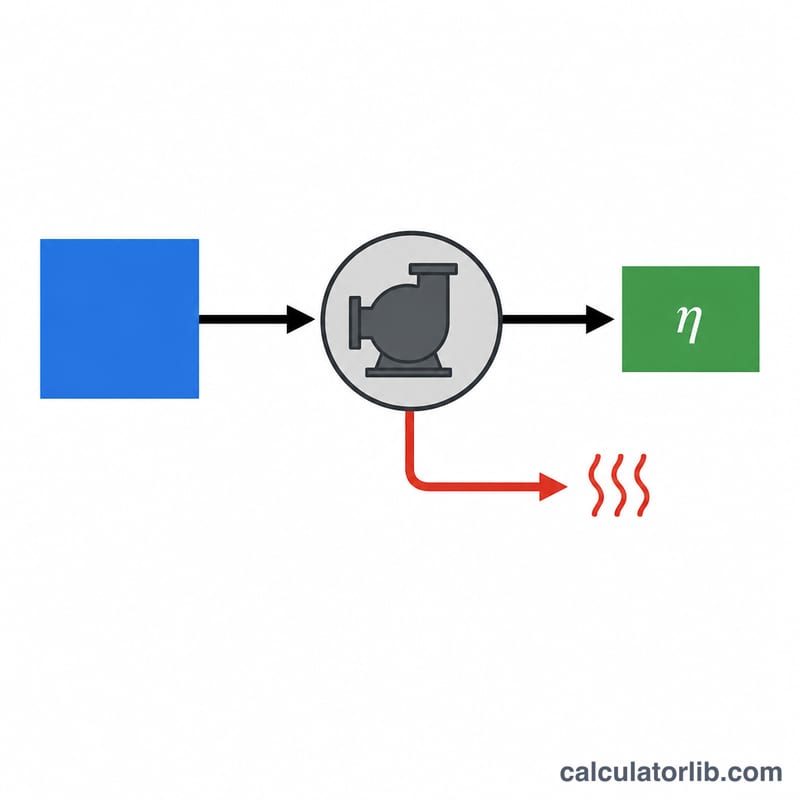

왜 입력 동력이 유압 동력보다 큰가요? 실제 펌프는 마찰과 내부 누설로 에너지를 잃기 때문에, 구동 모터는 실제로 쓰이는 유체 동력보다 더 많은 동력을 공급해야 합니다.
효율은 얼마로 잡아야 하나요? 일반적인 유압 펌프의 전체 효율은 80~90% 수준입니다. 제조사 제시값이 있으면 그 수치를 쓰고, 이상적인 유체 동력만 보고 싶다면 100%로 입력하세요.
어떤 액체에도 적용되나요? 네. 이 공식은 유체의 밀도가 아니라 유량과 압력에만 좌우되며, 압력 자체가 이미 작동 유체의 특성을 반영하고 있기 때문입니다.
