이 계산기의 기능
이 계산기는 탱크 바닥 근처의 작은 구멍(오리피스)을 통해 오직 중력만으로 물이 완전히 빠져나가는 데 걸리는 시간을 추정합니다. 토리첼리 법칙과, 수위가 내려가면서 변하는 유출량을 적분하는 방식에 기반합니다. 공학 문제 풀이, 물리 과제는 물론 저수조, 연료 탱크, 공정 용기의 배수 시간을 빠르게 어림잡을 때 유용합니다.
사용 방법

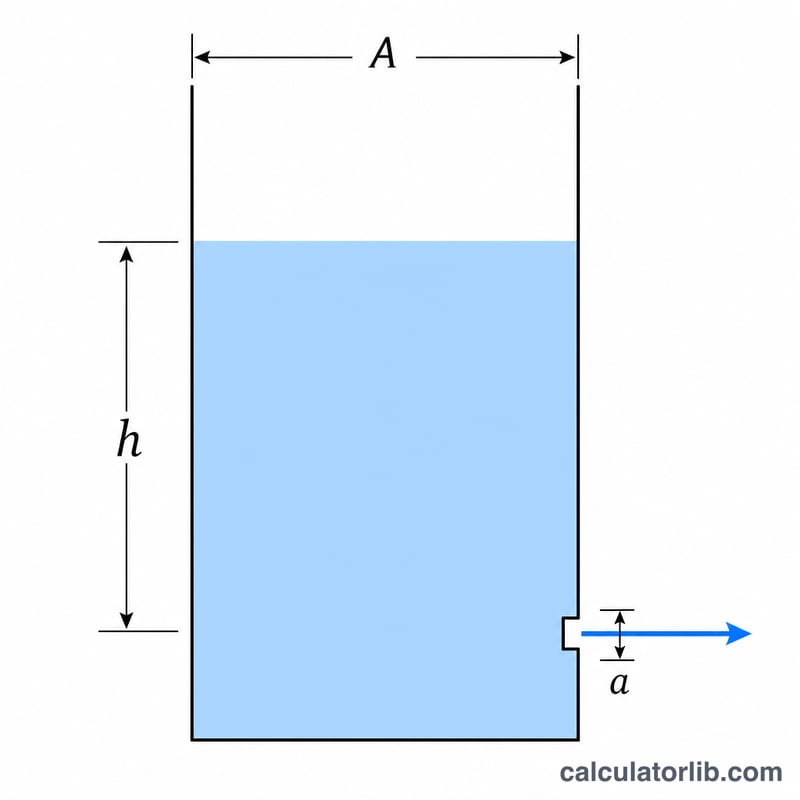

탱크 단면적 \(A\)(제곱미터), 구멍(오리피스) 면적 \(a\)(제곱미터), 구멍 위쪽 초기 액체 높이 \(h\)(미터), 그리고 유출계수 \(C_d\)(날카로운 모서리 구멍은 보통 약 0.62)를 입력하세요. 중력가속도 \(g\)는 기본값이 9.81 m/s²로 설정되어 있습니다. 결과로는 전체 배수 시간이 초와 분 단위로, 그리고 초기 유출 속도가 함께 표시됩니다.
공식 풀이

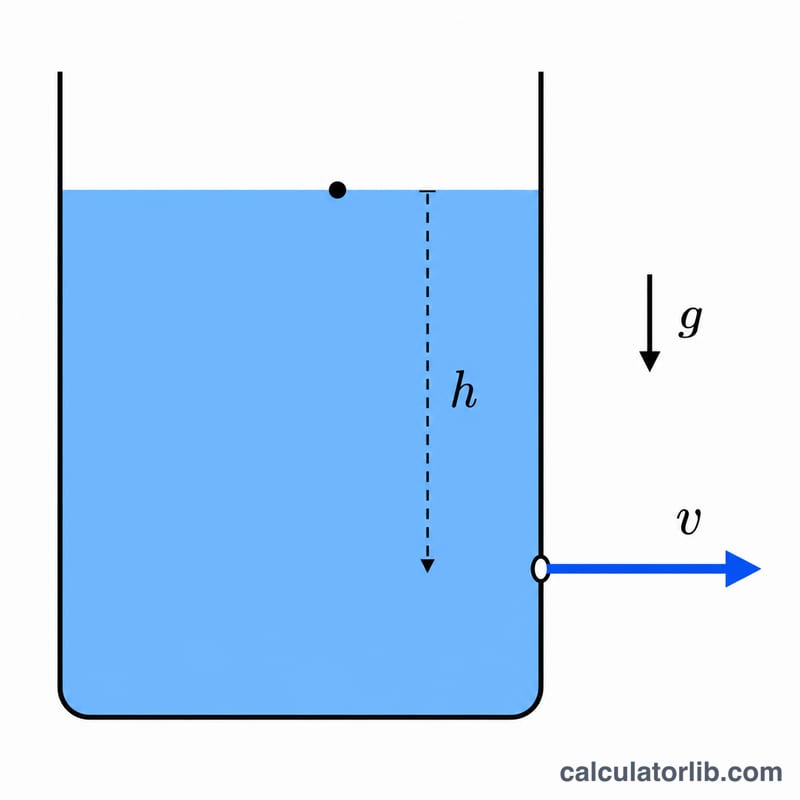

구멍에서의 유출 속도는 $$v = \text{C}_d \sqrt{2\,\text{g}\,\text{h}}$$ 입니다. 물이 빠져나가면서 높이 \(h\)가 점점 줄어들기 때문에, 수위가 \(h\)에서 0으로 떨어지는 과정을 적분하면 배수 시간을 닫힌 형태로 $$t = \frac{\text{A}}{\text{C}_d \cdot \text{a}} \sqrt{\frac{2\,\text{h}}{\text{g}}}$$ 와 같이 구할 수 있습니다. 탱크 단면적이 클수록, 또는 구멍이 작을수록 시간은 길어지며, 초기 수위가 높을수록 시간은 제곱근에 비례해 늘어납니다.
계산 예시
탱크 단면적 \(A = 1\ \text{m}^2\), 구멍 면적 \(a = 0.01\ \text{m}^2\), 초기 높이 \(h = 2\ \text{m}\), \(C_d = 0.62\), \(g = 9.81\ \text{m/s}^2\) 인 경우: $$t = \frac{1}{0.62 \times 0.01} \times \sqrt{\frac{2 \times 2}{9.81}} = 161.29 \times \sqrt{0.40775} = 161.29 \times 0.63855 \approx 103.0\ \text{초}$$ 즉 약 1.72분입니다.
유출 계수(Cd) 값(오리피스 유형별)
유출 계수 \(C_d\)는 이상적인 토리첼리 속도를 두 가지 실제 효과에 맞게 보정합니다: 분사가 개구부 바로 아래에서 축소되고(유동수축(vena contracta)) 마찰과 난류로 인해 약간의 에너지가 손실됩니다. 형식적으로는
$$C_d = C_c \times C_v$$여기서 \(C_c\)는 축소 계수(축소된 분사 면적 ÷ 구멍 면적)이고 \(C_v\)는 속도 계수(실제 ÷ 이상적 속도)입니다. 물 및 기타 저점도 액체의 경우 \(C_v\)는 일반적으로 0.97–0.99이므로 기하학적 특성 간의 거의 모든 변동은 \(C_c\)에서 비롯됩니다. 이는 국가 표준이 아닌 국제적으로 사용되는 표준 유체 역학 값입니다. 파이프에 설치된 계량 오리피스 판의 경우 아래 표보다는 적용 가능한 코드(예: ISO 5167)의 계수를 사용하십시오.
| 개구부 기하학적 형태 | 전형적 \(C_d\) | 이유 |
|---|---|---|
| 예리한 모서리 얇은 판 오리피스(탱크 벽의 고전적 구멍) | 0.60–0.62 | 강한 축소, \(C_c\approx0.62\) |
| 짧은 튜브/재진입(보르다) 마우스피스, 완전 운영 | 0.51–0.52 | 가장 심각한 축소, \(C_c\approx0.5\) |
| 외부 원통형 마우스피스, 길이 \(L\approx2\!-\!3d\) | 0.78–0.82 | 분사가 다시 팽창하고 튜브를 채웁니다. 축소 손실이 부분적으로 복구됩니다 |
| 둥근/종 모양 노즐 | 0.95–0.98 | 거의 축소 없음, \(C_c\approx1\) |
| 잘 둥근 수렴 노즐 | 0.97–0.99 | 축소 제거됨; 마찰만 남음 |
이 수치의 배경이 되는 가정: 저점도 액체의 완전히 난류 흐름(물 같은), 대기로의 자유 배출, 통풍된 탱크, 그리고 탱크 단면적에 비해 작은 구멍(\(a \ll A\))이므로 액체 표면이 천천히 내려갑니다. 매우 작은 수두에서, 점성 액체(기름, 시럽)의 경우, 또는 부분적으로 막히거나 버투가 있는 개구부의 경우, \(C_d\)는 이 값보다 훨씬 낮을 수 있으므로 추정하기보다는 측정해야 합니다.
일반적인 탱크 시나리오별 배수 시간
모든 행은 \(g = 9.81\ \text{m/s}^2\)로 동일한 두 관계식을 사용합니다: 초기 출구 속도
$$v = C_d\sqrt{2gh}$$그리고 일정 단면적 탱크를 높이 \(h\)에서 0으로 배수하는 시간
$$t = \frac{A}{C_d\,a}\sqrt{\frac{2h}{g}}$$주의할 점은 \(v\)는 배수 시작 시점의 속도입니다. 수두가 떨어지면서 감소하므로 \(t\)는 \(h\) 대신 \(\sqrt{h}\)로 스케일됩니다.
| 시나리오 | A (m²) | a (m²) | h (m) | \(C_d\) | 초기 v (m/s) | t (초) | t (분) |
|---|---|---|---|---|---|---|---|
| 기준: 예리한 모서리 구멍 | 1 | 0.01 | 2 | 0.62 | 3.88 | 103 | 1.72 |
| 수두를 4 m로 두 배 증가 | 1 | 0.01 | 4 | 0.62 | 5.49 | 146 | 2.43 |
| 구멍 면적 두 배 | 1 | 0.02 | 2 | 0.62 | 3.88 | 51.5 | 0.858 |
| 큰 탱크, 작은 구멍 | 10 | 0.005 | 3 | 0.62 | 4.76 | 2523 | 42.1 |
| 예리한 구멍 대신 둥근 노즐 | 1 | 0.01 | 2 | 0.97 | 6.08 | 65.8 | 1.10 |
기준 행에 대한 완전한 대체, 따라서 산술을 확인할 수 있습니다:
$$t = \frac{1\ \text{m}^2}{0.62 \times 0.01\ \text{m}^2}\sqrt{\frac{2 \times 2\ \text{m}}{9.81\ \text{m/s}^2}} = 161.3 \times \sqrt{0.4077\ \text{s}^2} = 161.3 \times 0.6386\ \text{s} = 103\ \text{s}$$표에서 세 가지 패턴이 보입니다:
- 수두를 두 배로 늘려도 시간이 두 배가 되지 않습니다. 2 m에서 4 m로 갈 때 \(t\)에 \(\sqrt{2}=1.414\)를 곱합니다: 103 s → 146 s.
- 구멍 면적을 두 배로 늘리면 시간이 절반이 됩니다 (103 s → 51.5 s), 왜냐하면 \(t \propto 1/a\)이기 때문입니다. 직경이 아니라 면적이 두 배가 되는 것에 주의하십시오 — 직경이 두 배인 구멍은 면적이 4배이고 4배 빠르게 배수됩니다.
- 기하학적 형태는 크기만큼 중요합니다. 예리한 모서리 구멍을 동일한 면적의 둥근 노즐로 교체하면 \(C_d\)를 0.62에서 0.97로 올리고 배수 시간을 103 s에서 65.8 s로 줄입니다 — 구멍 크기 변화 없이 36% 감소합니다.
주요 용어 및 변수
| 기호/용어 | 의미 | SI 단위 |
|---|---|---|
| \(A\) | 액체 표면에서의 탱크 단면적입니다. 공식은 이것이 깊이에 따라 일정하다고 가정합니다(수직 원통, 직사각형 탱크). 원뿔, 구 또는 수평 원통의 경우 면적이 높이에 따라 변하므로 단순 공식을 적용할 수 없습니다. | m² |
| \(a\) | 오리피스(구멍) 면적 — 분사 축소 전의 기하학적 개구부 면적입니다. | m² |
| \(h\) | 탱크 바닥에서가 아니라 구멍의 중심선에서 자유 표면까지 측정한 초기 액체 높이입니다. | m |
| \(C_d\) | 유출 계수 — 이상적 흐름을 실제 흐름으로 변환하는 단일 계수입니다. 무차원이며, 일반적으로 0.5–0.99입니다. | — |
| \(C_c\) | 축소 계수 — 유동수축의 면적을 \(a\)로 나눈 값입니다. 예리한 모서리 오리피스의 경우 약 0.62입니다. | — |
| \(C_v\) | 속도 계수 — 실제 분사 속도를 이상적 \(\sqrt{2gh}\)로 나눈 값입니다. 물의 경우 보통 0.97–0.99입니다. | — |
| \(g\) | 중력 가속도, 표준값 9.81 m/s²(정의상 정확히 9.80665 m/s²). 위도 및 고도에 따라 대략 ±0.3% 변합니다 — 여기서는 무시할 수 있습니다. | m/s² |
| \(v\) | 출구(분사) 속도, 단위 기하학적 구멍 면적당 \(v = C_d\sqrt{2gh}\)로 표현됩니다. | m/s |
| \(Q\) | 개구부를 통한 체적 유량, \(Q = C_d\,a\sqrt{2gh}\)입니다. \(h\)가 떨어지면서 계속 감소합니다. | m³/s |
| 오리피스 | 액체가 배출되는 용기의 벽이나 밑면의 개구부입니다. | — |
| 유동수축 | 분사의 가장 좁은 단면, 대략 구멍 직경의 절반 하류, 유선이 평행하고 압력이 대기압과 같은 곳입니다. 그 면적은 \(C_c\,a\)입니다. | — |
| 토리첼리의 법칙 | 이상적인 액체가 동일한 수두를 통해 자유낙하하는 물체가 도달하는 속도로 개구부를 떠난다는 결과입니다(에반젤리스타 토리첼리, 1643): \(v_{ideal}=\sqrt{2gh}\). | — |
| 자유 배출과 침수 배출 | 자유(비침수) 배출은 개방된 공기로의 분사이며, 이것이 이 계산기가 모델링하는 것입니다. 침수 배출에서 출구는 하류 측 액체 아래에 있으며, 구동 수두는 구멍 위의 깊이가 아니라 두 표면 수준의 차이입니다. | — |
| 준정상 상태 가정 | 각 순간에 흐름이 현재 수두에 대한 정상 상태 토리첼리 관계를 따른다는 단순화입니다. \(a \ll A\)이고 탱크가 대기에 통풍되며 표면이 천천히 내려갈 때 정확합니다. 작은 탱크의 큰 구멍의 경우 성능이 저하됩니다. | — |
단위 일관성이 필수적입니다: m²의 면적과 m의 높이를 \(g = 9.81\ \text{m/s}^2\)로 입력하면 결과는 초 단위입니다. 예를 들어 cm²의 구멍 면적과 m²의 탱크 면적을 섞으면 답이 10,000배 잘못됩니다.
자주 묻는 질문
유출계수란 무엇인가요? 실제 분류(jet)에서 일어나는 수축과 마찰을 반영하는 값입니다. 날카로운 모서리의 원형 구멍에서는 0.62가 일반적이며, 매끄럽게 둥근 노즐에서는 0.97에 가까워질 수 있습니다.
어떤 액체에도 적용되나요? 네, 물처럼 점도가 낮은 액체라면 밀도가 상쇄되므로 배수 시간은 형상과 중력에만 좌우됩니다.
왜 시간이 \(\sqrt{h}\) 에 비례하나요? 유출 속도가 \(\sqrt{h}\) 에 비례하기 때문에, 이를 적분한 전체 배수 시간은 초기 수심에 선형이 아니라 제곱근에 비례해 증가합니다.
