계산 입력

출구에서 바로 나오는 흐름이면 배관 길이를 0으로 두세요. 길이를 넣으면 배관 마찰(다르시–바이스바흐, 콜브룩)을 반영합니다.

공식

Q=πd24·2압력 (Pa)유체 밀도 (kg/m3)여기서{d=안지름 (mm)1000Q=유량 (m3/s)\begin{gathered} Q = \frac{\pi\, d^{2}}{4} \cdot \sqrt{\frac{2\,\text{압력 (Pa)}}{{{\text{유체 밀도 (kg/m}^3\text{)}}}}} \\[1.5em] \text{여기서}\quad \left\{ \begin{aligned} d &= \dfrac{\text{안지름 (mm)}}{1000} \\ Q &= \text{유량 (m}^3\text{/s)} \end{aligned} \right. \end{gathered}
사용 통계

광고

결과

추정 물 유량
1,022.94L/min
유량 (m³/h) 61.38
유량 (미국 갤런/분) 270.23
유량 (m³/s) 0.017049
유속 (m/s) 8.683
압력 98,066.5 Pa
유량계수 Cd 0.62
손실 없는 이상 유량 (L/분) 1,649.9
배관 단면적 (m²) 0.001963

이 페이지의 오류 신고

이 계산기의 기능

이 도구는 배관에서 흘러나오는 물(또는 다른 유체)의 체적 유량을, 유체를 밀어내는 압력과 배관 안지름을 바탕으로 추정합니다. 이상적인 베르누이/토리첼리 관계식을 적용해 압력 에너지를 운동 에너지로 변환함으로써 출구 유속을 구한 뒤, 여기에 배관 단면적을 곱해 유량을 산출합니다.

사용 방법

게이지 압력을 파스칼(Pa) 단위로, 배관 안지름을 밀리미터(mm) 단위로, 유체 밀도를 세제곱미터당 킬로그램(kg/m³) 단위로 입력하세요. 상온의 물은 약 1000 kg/m³입니다. 계산기는 유량을 분당 리터(L/min), 초당 세제곱미터(m³/s), 시간당 세제곱미터(m³/h)로 보여 주며, 함께 유속과 배관 단면적도 알려 줍니다.

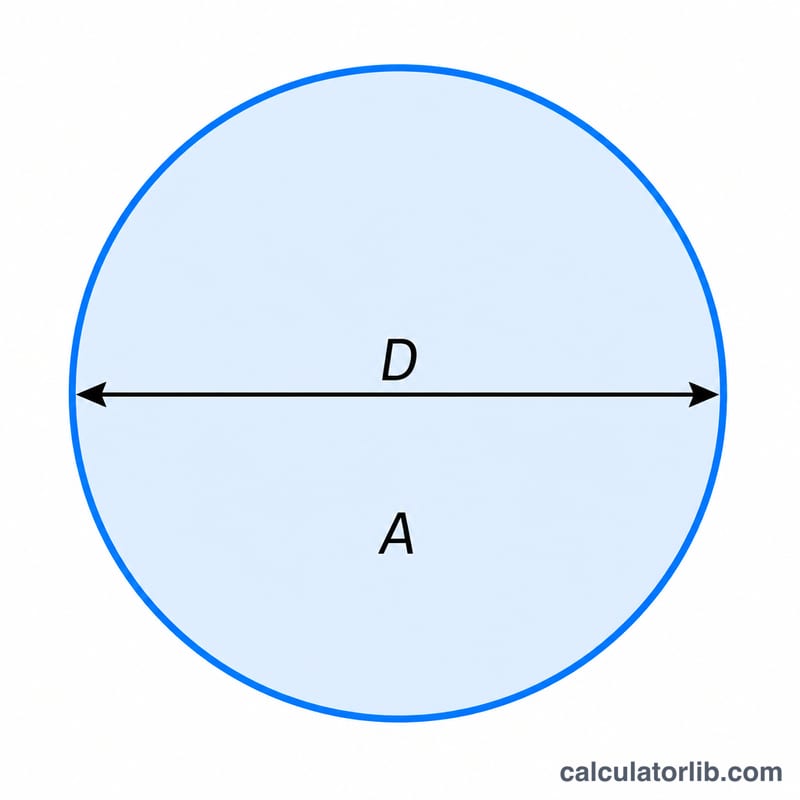

지름 D와 면적 공식의 관계를 보여 주는, 관의 단면적을 나타낸 원
단면적 A는 내경 D에 따라 달라집니다.

공식 이해하기

출구 유속은 압력 에너지와 운동 에너지를 같다고 놓아 구합니다:

$$v = \sqrt{\frac{2P}{\rho}}$$

원형 배관의 단면적은

$$A = \frac{\pi D^{2}}{4}$$

입니다. 유속에 단면적을 곱하면 체적 유량

$$Q = A \cdot \sqrt{\frac{2P}{\rho}}$$

가 됩니다. 이는 어디까지나 이상적인 값으로, 마찰 손실·이음관·점성·유출 계수를 무시한 결과입니다. 따라서 실제 유량은 이보다 작게 나타납니다.

Q = Cd × A × √(2ΔP/ρ). 압력은 흐름을 일으키는 게이지 압력(출구 주변 대비)입니다. 마찰은 20 °C 물의 점도(1.002 mPa·s)로 계산하며, 피팅과 밸브의 추가 손실은 포함하지 않습니다.

광고

계산 예시

\(P = 100{,}000\ \text{Pa}\), \(D = 50\ \text{mm}\), \(\rho = 1000\ \text{kg/m}^3\) 인 경우:

$$A = \frac{\pi \cdot (0.05)^{2}}{4} = 0.0019635\ \text{m}^2$$

유속

$$v = \sqrt{\frac{2 \cdot 100000}{1000}} = \sqrt{200} \approx 14.142\ \text{m/s}$$

따라서

$$Q = 0.0019635 \times 14.142 \approx 0.02777\ \text{m}^3\text{/s}$$

이며, 이는 약 1,666 L/min 에 해당합니다.

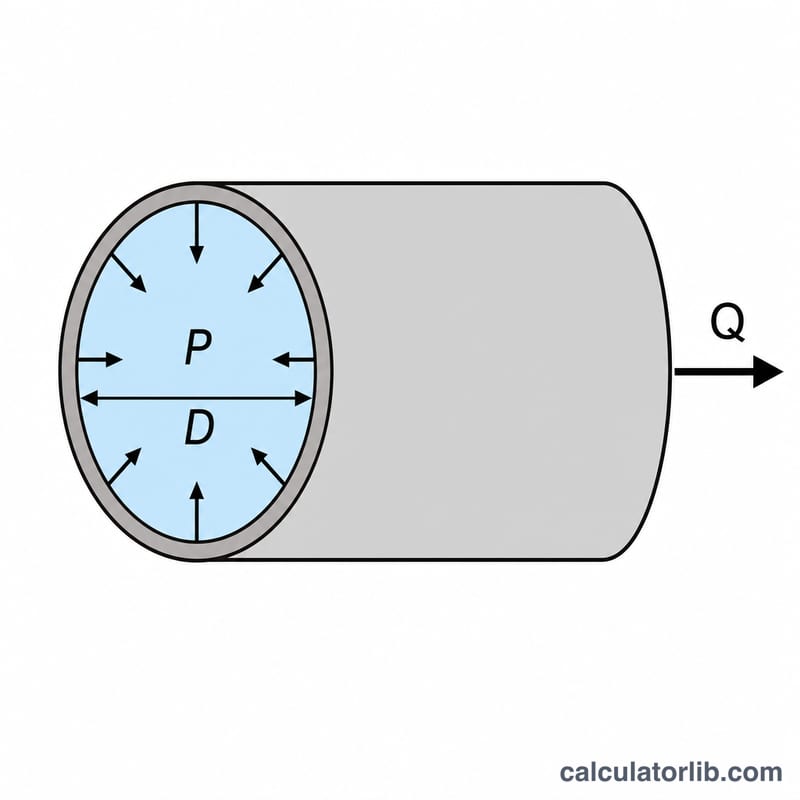

압력이 지름 D인 원형 단면으로 물을 밀어내고, 빠져나가는 흐름을 속도 화살표로 나타낸 관의 단면도
압력 P가 관의 원형 단면(면적 A = πD²/4)을 통해 물을 밀어내어 유속과 유량 Q가 생깁니다.

압력 및 유량 단위 환산

이 계산기는 내부적으로 SI 단위를 사용합니다: 압력은 파스칼(Pa), 직경은 미터(m), 유량은 m³/s입니다. 입력값과 결과를 변환하려면 다음 계수를 사용하세요.

압력 (Pa 기준)

단위 Pa 환산값
1 kPa 1,000 Pa
1 bar 100,000 Pa
1 psi ≈ 6,894.76 Pa
1 atm 101,325 Pa
1 mH2O (수주 미터) ≈ 9,806.65 Pa

유량

환산 값
1 m³/s = 60,000 L/min = 3,600 m³/h
1 L/s = 60 L/min
1 L/min ≈ 0.264172 US gal/min (미국 갤런/분)

직경

환산 값
1 in (인치) = 25.4 mm

배관의 내경을 밀리미터 단위로 입력하세요. 계산기는 이를 1,000으로 나누어 미터 단위로 변환합니다.

유체 밀도 참고값

밀도 \(\rho\)는 \(v = \sqrt{2P/\rho}\)를 통해 유속에 직접 영향을 미칩니다. 같은 압력에서는 밀도가 높은 유체일수록 천천히 흐릅니다. 아래 값은 대략 대기압 근처에서의 근사치입니다.

유체 대략적인 밀도 (kg/m³)
4 °C의 물 ≈ 999.97
20 °C의 물 ≈ 998.2
60 °C의 물 ≈ 983.2
100 °C의 물 ≈ 958.4
해수 ≈ 1025
경유 ≈ 830–850
에탄올 ≈ 789
글리세린 ≈ 1260
수은 ≈ 13,534

일반적인 찬물 추정에는 1000 kg/m³가 흔히 쓰이며 충분히 정확한 값입니다. 실제 밀도는 온도, 염분 농도, 성분에 따라 약간씩 달라집니다.

광고

시나리오 비교: 압력과 직경

이 표는 \(\rho = 1000\) kg/m³인 물과 다음 공식 \(Q = \dfrac{\pi D^2}{4}\cdot\sqrt{ \dfrac{2P}{\rho} }\)을 사용합니다. 유속은 직경이 아니라 압력과 밀도에만 의존합니다. 유량은 L/min 단위로 표시합니다(1 m³/s = 60,000 L/min).

압력 유속 (m/s) 25 mm에서의 Q (L/min) 50 mm에서의 Q (L/min) 100 mm에서의 Q (L/min)
50 kPa 10.00 ≈ 295 ≈ 1,178 ≈ 4,712
100 kPa 14.14 ≈ 416 ≈ 1,666 ≈ 6,664
200 kPa 20.00 ≈ 589 ≈ 2,356 ≈ 9,425
500 kPa 31.62 ≈ 931 ≈ 3,726 ≈ 14,902

계산 예시 확인 (100 kPa, 50 mm)

\(v = \sqrt{2 \times 100000 / 1000} = \sqrt{200} \approx 14.142\) m/s. \(A = \pi \times 0.05^2 / 4 \approx 0.0019635\) m². \(Q \approx 0.0019635 \times 14.142 \approx 0.027768\) m³/s이며, 약 1,666 L/min입니다.

비례 법칙

  • 직경 \(D\)를 두 배로 늘리면 단면적이 4배가 되고, 따라서 \(Q\)도 4배가 됩니다(같은 압력 기준).
  • 압력 \(P\)를 두 배로 늘리면 \(Q\)는 \(\sqrt{2} \approx 1.41\)배가 됩니다.
  • 압력을 4배로 늘리면 \(Q\)는 두 배가 됩니다.

참고: 이 공식은 압력이 전부 유속으로 바뀐다고 가정하고 마찰, 이음쇠, 유량계수 손실을 무시한 이상적인(베르누이/토리첼리 유형) 추정치입니다. 실제 배관 내 유량은 보통 상당히 낮으므로, 이 수치는 상한 추정치로 보시기 바랍니다.

자주 묻는 질문

이 값이 정확한가요? 아닙니다. 마찰이 없고 점성이 없는 흐름을 가정한 이론적 최댓값입니다. 실제 추정에는 유출 계수(보통 0.6~0.9)를 곱해 보정하세요.

어떤 압력을 입력해야 하나요? 흐름을 밀어내는 압력(게이지 압력)을 입력하세요. 1 bar = 100,000 Pa, 1 psi ≈ 6,895 Pa 입니다.

다른 유체에도 쓸 수 있나요? 네 — 해당 유체의 밀도만 입력하면 됩니다. 물리 원리는 동일합니다.
