체적 유량이란?

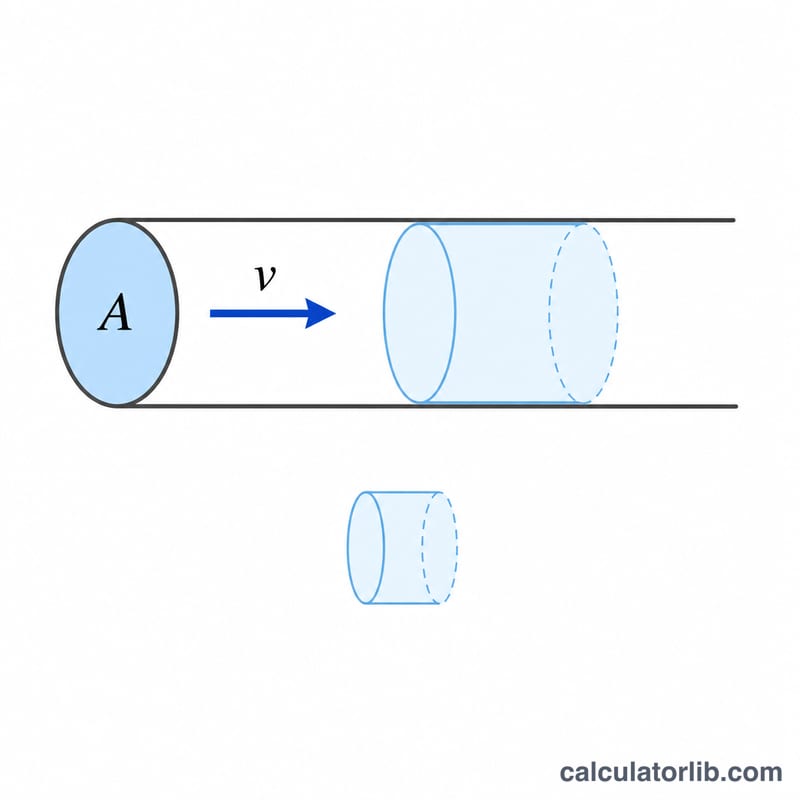

체적 유량(Q)은 특정 단면을 단위 시간당 통과하는 유체의 부피를 나타내는 값입니다. 유체역학을 비롯해 배관, 공조(HVAC), 유압, 공정 엔지니어링 등 다양한 분야에서 기본이 되는 개념이죠. 가장 단순한 관계식은 연속 방정식에서 출발합니다. 즉, 유량은 관이나 수로의 단면적에 그 안을 흐르는 유체의 평균 유속을 곱한 값과 같습니다.
계산 공식
기본이 되는 식은 다음과 같으며, 각 기호의 의미는 아래와 같습니다.

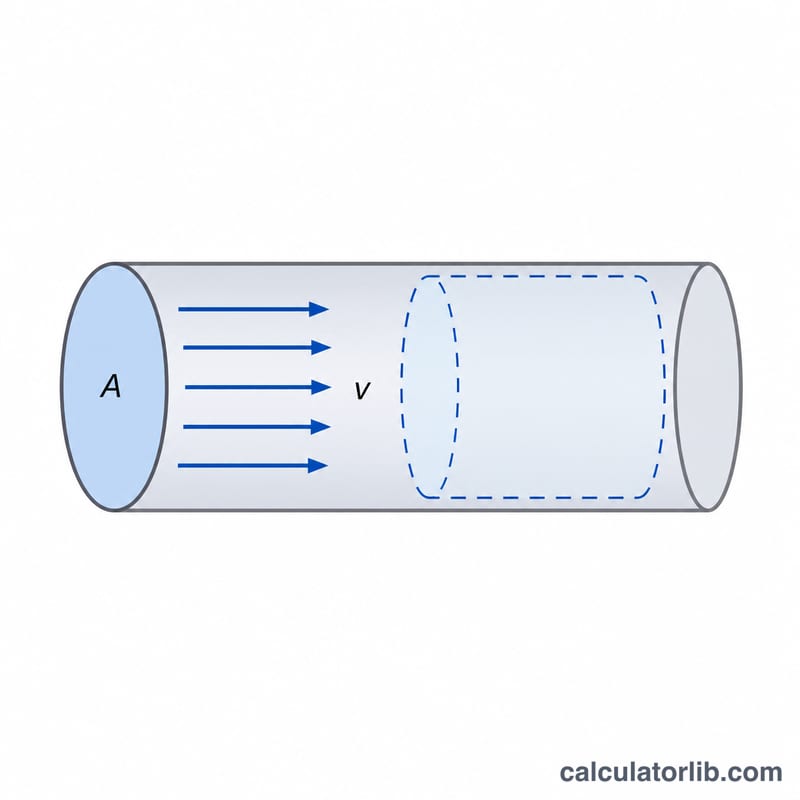

$$Q = A \cdot v$$Q = 체적 유량 (m³/s), A = 흐름 방향에 수직인 단면적 (m²), v = 평균 유속 (m/s). 이 계산기는 SI 단위 기준으로 작동하므로 결과는 초당 세제곱미터로 나옵니다. 편의를 위해 분당 리터(×60,000)와 미국식 분당 갤런(×15,850.32)으로도 자동 변환해 드립니다.
계산기 사용 방법
관이나 덕트의 단면적을 제곱미터(m²) 단위로, 평균 유속을 초당 미터(m/s) 단위로 입력하세요. 원형 관이라면 단면적은 \(A = \pi \cdot r^2\) 공식으로 구할 수 있으며, 여기서 \(r\)은 안쪽 반지름입니다. 계산 버튼을 누르면 자주 쓰이는 세 가지 단위로 유량 결과가 표시됩니다.
예제로 풀어보기
단면적이 0.05 m²인 관에 물이 평균 2 m/s의 속도로 흐른다고 가정해 봅시다. 이때 유량은 다음과 같습니다.
$$Q = 0.05 \times 2 = 0.1 \ \text{m}^3/\text{s}$$단위를 변환하면 \(0.1 \times 60{,}000 = 6{,}000 \ \text{L/min}\)이고, \(0.1 \times 15{,}850.32 \approx 1{,}585 \ \text{GPM}\)입니다.
유량 단위 환산표
계산기는 Q를 m³/s 단위로 제공합니다. 아래 표는 1 m³/s를 다른 일반적인 체적 유량 단위로 환산한 값입니다. 여기서 GPM은 미국 갤런/분을 뜻합니다(1 미국 갤런 = 3.785411784 L). CFM은 입방피트/분을 뜻합니다.
| 단위 | 1 m³/s에 해당하는 값 |
|---|---|
| 리터/초 (L/s) | 1,000 |
| 리터/분 (L/min) | 60,000 |
| 세제곱미터/시 (m³/h) | 3,600 |
| 미국 갤런/분 (GPM) | ≈ 15,850.32 |
| 입방피트/분 (CFM) | ≈ 2,118.88 |
| 입방피트/초 (ft³/s) | ≈ 35.3147 |
m³/s로 환산하는 역계수:
| 단위 1개 | m³/s 단위 환산값 |
|---|---|
| 1 L/min | ≈ 1.6667 × 10⁻⁵ |
| 1 미국 GPM | ≈ 6.3090 × 10⁻⁵ |
| 1 m³/h | ≈ 2.7778 × 10⁻⁴ |
배관 및 덕트의 일반적인 유속
아래 범위는 \(A = Q / v\)로 배관이나 덕트 크기를 정할 때 유속 \(v\)를 선택하기 위해 흔히 인용되는 일반적인 엔지니어링 경험치입니다. 엄격한 한계값은 아닙니다.
| 용도 | 일반적인 유속 (m/s) |
|---|---|
| 물, 펌프 흡입 배관 | ≈ 0.5 – 1.5 |
| 물, 토출/분배 배관 | ≈ 1.5 – 3 |
| 상수도 본관 | ≈ 0.6 – 2 |
| 공조(HVAC) 주덕트 | ≈ 5 – 10 |
| 압축공기 배관 | ≈ 6 – 20 |
권장 한계값은 규격, 유체, 배관 재질, 소음 요구 조건, 압력 손실 및 용도에 따라 달라집니다. 사용 사례에 대해서는 항상 해당 설계 기준이나 제조사 지침을 확인하십시오.
일반적인 배관 크기별 유량 비교
완전 원형 배관의 단면적은 \(A = \pi d^2 / 4\)이며, 여기서 \(d\)는 내경입니다. 그러면 \(Q = A \cdot v\)입니다. 예를 들어 100 mm 배관에서 유속이 1 m/s인 경우: \(A = \pi (0.1)^2 / 4 \approx 0.007854\ \text{m}^2\)이므로 \(Q = 0.007854 \times 1 = \) 0.007854 m³/s (약 471.2 L/min)입니다.
| 내경 | 단면적 (m²) | 유속 (m/s) | Q (m³/s) | Q (L/min) | Q (미국 GPM) |
|---|---|---|---|---|---|
| 25 mm | 0.000491 | 1 | 0.000491 | 29.45 | 7.78 |
| 25 mm | 0.000491 | 2 | 0.000982 | 58.90 | 15.56 |
| 50 mm | 0.001963 | 1 | 0.001963 | 117.81 | 31.12 |
| 50 mm | 0.001963 | 2 | 0.003927 | 235.62 | 62.24 |
| 100 mm | 0.007854 | 1 | 0.007854 | 471.24 | 124.49 |
| 100 mm | 0.007854 | 2 | 0.015708 | 942.48 | 248.97 |
| 200 mm | 0.031416 | 1 | 0.031416 | 1,884.96 | 497.95 |
| 200 mm | 0.031416 | 2 | 0.062832 | 3,769.91 | 995.89 |
내경을 두 배로 늘리면 단면적은 네 배가 되므로, 같은 유속에서 유량도 네 배가 됩니다. 내경이 고정된 상태에서 유속을 두 배로 늘리면 유량도 두 배가 됩니다. 값은 반올림되었으며, 배관이 가득 차 있고 평균 유속이 균일하다고 가정합니다.
자주 묻는 질문
원형 관의 단면적은 어떻게 구하나요? \(A = \pi \times (\text{지름}/2)^2\) 공식을 사용하세요. 예를 들어 지름이 0.2 m인 관이라면 \(A = \pi \times 0.1^2 \approx 0.0314 \ \text{m}^2\)입니다.
어떤 유속을 입력해야 하나요? 단면 전체의 평균 유속을 사용해야 합니다. 층류에서 더 높게 나타나는 중심선 최대 유속이 아니라는 점에 유의하세요.
마찰이나 난류도 반영되나요? 아니요. \(Q = A \cdot v\)는 이상적인 연속 방정식입니다. 압력 손실이나 마찰을 고려하려면 다르시-바이스바흐(Darcy-Weisbach) 방정식 같은 추가 식이 필요합니다.
