Что такое круг Мора?

Круг Мора — это графический способ представления плоского напряжённого состояния в точке материала. По известным компонентам напряжений он позволяет за пару шагов найти главные напряжения, максимальное касательное напряжение и ориентацию главных площадок, не решая громоздких уравнений вручную. Метод предложил немецкий инженер Отто Мор, и с тех пор он прочно вошёл в сопротивление материалов, машиностроение, строительную механику и материаловедение — как в учебных курсах, так и в инженерной практике.

Когда пригодится калькулятор круга Мора

Расчёт по кругу Мора особенно полезен в следующих случаях:

  • анализ распределения напряжений в элементах конструкций при сложном (комбинированном) нагружении;
  • поиск опасных точек, в которых материал может разрушиться, — например, в валах, кронштейнах и сварных узлах;
  • проектирование деталей, которые должны выдерживать заданное напряжённое состояние сразу в нескольких направлениях.

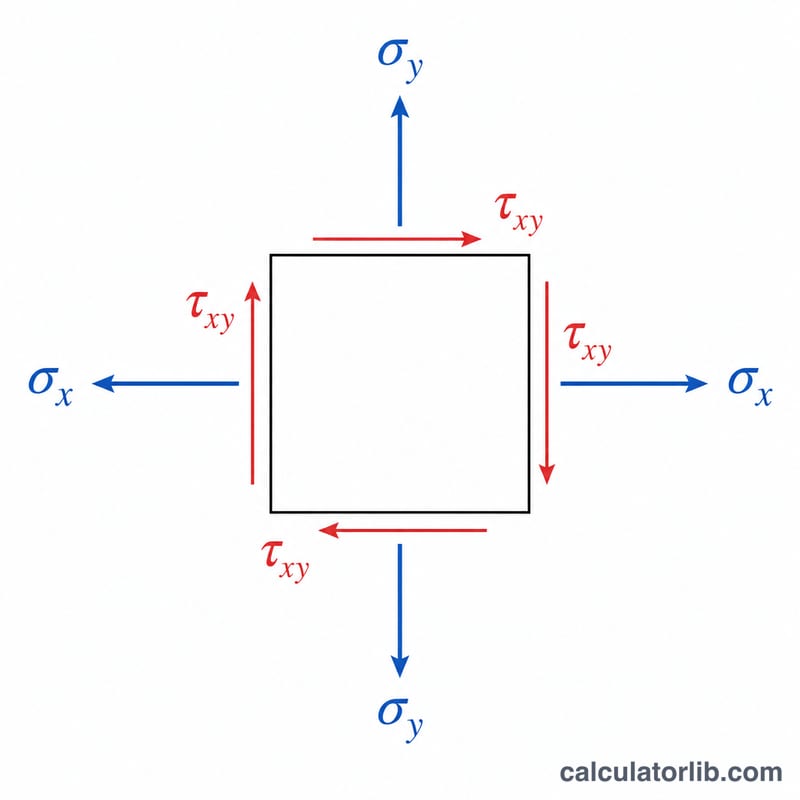

Элементарный объём материала с нормальными напряжениями сигма x, сигма y и касательным напряжением тау xy на гранях
Плоский элемент с исходными величинами \(\sigma_x\), \(\sigma_y\) и \(\tau_{xy}\), действующими на его гранях.

Примеры расчёта

Пример 1. Напряжения в балке

Найдём главные напряжения и максимальное касательное напряжение в точке балки, где нормальные напряжения равны \(\sigma_x = 80\ \text{МПа}\), \(\sigma_y = 20\ \text{МПа}\), а касательное — \(\tau_{xy} = 30\ \text{МПа}\).

Параметр Значение
Нормальное напряжение \(\sigma_x\) 80 МПа
Нормальное напряжение \(\sigma_y\) 20 МПа
Касательное напряжение \(\tau_{xy}\) 30 МПа
Центр круга Мора (\(\sigma_{avg}\)) 50 МПа
Радиус круга Мора (\(R\)) 36,06 МПа
Главное напряжение \(\sigma_1\) 86,06 МПа
Главное напряжение \(\sigma_2\) 13,94 МПа
Максимальное касательное напряжение \(\tau_{max}\) 36,06 МПа
Угол главной площадки \(\theta_p\) 22,5 градуса

Пример 2. Напряжённое состояние в сосуде под давлением

Для точки на стенке сосуда под давлением с нормальными напряжениями \(\sigma_x = 120\ \text{МПа}\), \(\sigma_y = 60\ \text{МПа}\) и касательным напряжением \(\tau_{xy} = 40\ \text{МПа}\) определим главные напряжения и максимальное касательное напряжение.

Параметр Значение
Нормальное напряжение \(\sigma_x\) 120 МПа
Нормальное напряжение \(\sigma_y\) 60 МПа
Касательное напряжение \(\tau_{xy}\) 40 МПа
Центр круга Мора (\(\sigma_{avg}\)) 90 МПа
Радиус круга Мора (\(R\)) 50 МПа
Главное напряжение \(\sigma_1\) 140 МПа
Главное напряжение \(\sigma_2\) 40 МПа
Максимальное касательное напряжение \(\tau_{max}\) 50 МПа
Угол главной площадки \(\theta_p\) 26,57 градуса

Пример 3. Чистый сдвиг

Рассмотрим состояние чистого сдвига, при котором \(\sigma_x = 0\ \text{МПа}\), \(\sigma_y = 0\ \text{МПа}\), а \(\tau_{xy} = 50\ \text{МПа}\).

Параметр Значение
Нормальное напряжение \(\sigma_x\) 0 МПа
Нормальное напряжение \(\sigma_y\) 0 МПа
Касательное напряжение \(\tau_{xy}\) 50 МПа
Центр круга Мора (\(\sigma_{avg}\)) 0 МПа
Радиус круга Мора (\(R\)) 50 МПа
Главное напряжение \(\sigma_1\) 50 МПа
Главное напряжение \(\sigma_2\) −50 МПа
Максимальное касательное напряжение \(\tau_{max}\) 50 МПа
Угол главной площадки \(\theta_p\) 45 градусов
Реклама

Типовые напряжённые состояния и вид круга Мора

Напряжённое состояние Условия Свойства круга Мора
Одноосное растяжение \(\sigma_x > 0,\ \sigma_y = 0,\ \tau_{xy} = 0\) Центр в \(\sigma_x/2\), радиус \(= \sigma_x/2\)
Чистый сдвиг \(\sigma_x = 0,\ \sigma_y = 0,\ \tau_{xy} \neq 0\) Центр в начале координат, радиус \(= \tau_{xy}\)
Двухосное растяжение \(\sigma_x > 0,\ \sigma_y > 0,\ \tau_{xy} = 0\) Центр в \((\sigma_x+\sigma_y)/2\), радиус \(= |\sigma_x-\sigma_y|/2\)
Гидростатическое состояние \(\sigma_x = \sigma_y,\ \tau_{xy} = 0\) Круг вырождается в точку (сдвига нет)
Сложное напряжённое состояние \(\sigma_x \neq \sigma_y,\ \tau_{xy} \neq 0\) Центр в \((\sigma_x+\sigma_y)/2\), радиус — по общей формуле

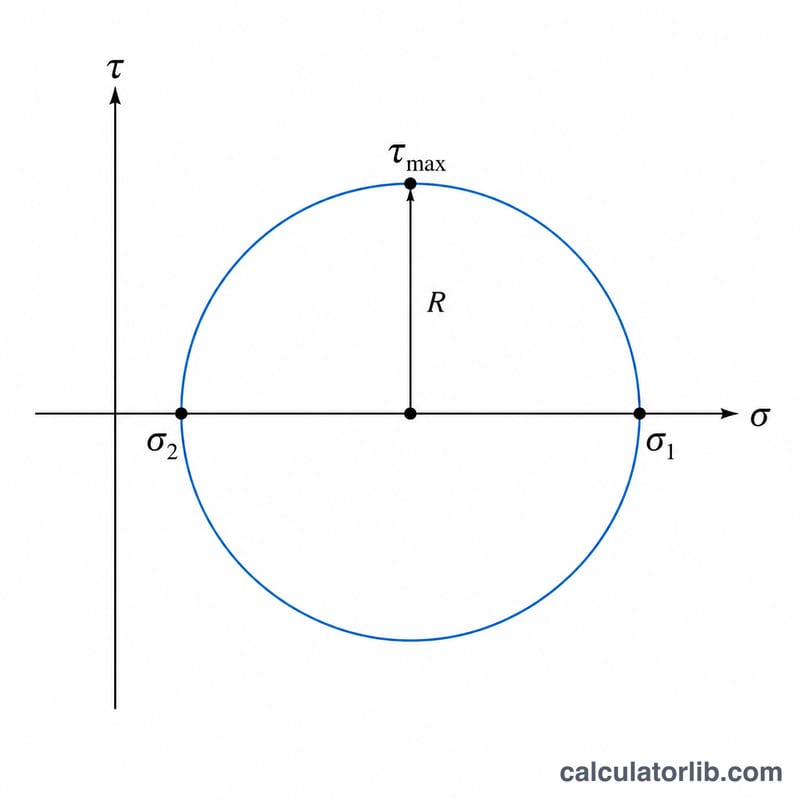

Диаграмма круга Мора в осях нормальных и касательных напряжений с центром, радиусом, главными напряжениями и максимальным касательным напряжением
Круг Мора отображает напряжённое состояние: показаны центр, радиус, главные напряжения (\(\sigma_1\), \(\sigma_2\)) и максимальное касательное напряжение.

Похожие калькуляторы

Для расчётов по механике и строительным конструкциям вам могут пригодиться и другие инструменты:

Реклама

Ключевые термины и переменные

Термин (символ) Типичные единицы Определение
Нормальное напряжение (\(\sigma_x\), \(\sigma_y\)) МПа или Н/мм² (СИ); psi или ksi (US customary) Сила на единицу площади, действующая перпендикулярно к грани элемента. \(\sigma_x\) действует на грани, внешняя нормаль которой указывает вдоль оси x; \(\sigma_y\) на грани, нормаль к которой совпадает с осью y.
Сдвиговое напряжение (\(\tau_{xy}\)) МПа, psi Сила на единицу площади, действующая параллельно (касательно) к грани. Равновесие моментов требует \(\tau_{xy} = \tau_{yx}\), поэтому одно значение описывает внутриплоскостной сдвиг.
Главные напряжения (\(\sigma_1\), \(\sigma_2\)) МПа, psi Экстремальные нормальные напряжения, действующие на двух взаимно перпендикулярных главных плоскостях, на которых сдвиговое напряжение точно равно нулю. Соглашение: \(\sigma_1 \ge \sigma_2\). Они являются пересечениями круга с горизонтальной осью.
Максимальное внутриплоскостное сдвиговое напряжение (\(\tau_{max}\)) МПа, psi Наибольшее сдвиговое напряжение на любой плоскости, перпендикулярной плоскости анализа; численно равно радиусу круга, \(\tau_{max} = R = (\sigma_1 - \sigma_2)/2\).
Среднее / среднее нормальное напряжение (\(\sigma_{avg}\)) МПа, psi \(\sigma_{avg} = (\sigma_x + \sigma_y)/2 = (\sigma_1 + \sigma_2)/2\). Это горизонтальная координата центра круга и она инвариантна относительно поворота осей.
Радиус (\(R\)) МПа, psi \(R = \sqrt{\left((\sigma_x - \sigma_y)/2\right)^{2} + \tau_{xy}^{2}}\). Мера девиаторной (изменяющей форму) части напряженного состояния в плоскости.
Угол главной плоскости (\(\theta_p\)) градусы или радианы Поворот от оси x к направлению \(\sigma_1\), \(\theta_p = \tfrac{1}{2}\tan^{-1}\!\left(2\tau_{xy}/(\sigma_x-\sigma_y)\right)\). Два главных направления находятся на расстоянии \(90^\circ\) друг от друга.
Плоскость максимального сдвига (\(\theta_s\)) градусы \(\theta_s = \theta_p \pm 45^\circ\). На этих плоскостях сдвиг достигает \(\tau_{max}\) и нормальное напряжение равно \(\sigma_{avg}\) — плоскости максимального сдвига никогда не содержат только сдвиг, если только \(\sigma_{avg}=0\).
Удвоенный угол (\(2\theta\)) градусы Углы, измеренные вокруг круга Мора, в два раза больше соответствующего физического поворота элемента и имеют тот же смысл вращения.

Соглашение о знаках

Используемое здесь соглашение — и то, которое ожидает этот калькулятор — является стандартным соглашением в механике материалов: растягивающее нормальное напряжение положительно, сжимающее нормальное напряжение отрицательно (введите сжатие 40 МПа как \(-40\)). Для сдвига положительный \(\tau_{xy}\) — это тот, который действует на положительную x-грань в положительном направлении y; на круге это обычно изображается так, чтобы сдвиг, стремящийся повернуть элемент против часовой стрелки, рассматривался как положительный в уравнениях преобразования, в то время как многие учебники инвертируют вертикальную ось, чтобы поворот круга совпадал с поворотом элемента. Разные книги меняют знак изображаемой оси сдвига; это изменяет только зеркальное отражение картинки, никогда не изменяет величины \(\sigma_1\), \(\sigma_2\) или \(\tau_{max}\). Будьте согласованы в рамках одной задачи.

Плоское напряженное состояние vs. плоское деформированное состояние

Плоское напряженное состояние предполагает, что все компоненты напряжения на внеплоскостной грани исчезают (\(\sigma_z = \tau_{xz} = \tau_{yz} = 0\)) — хорошая модель для тонких пластин, листового металла, оболочек и свободных поверхностей, поэтому поверхностные напряжения от датчиков деформации обычно обрабатываются таким образом. Плоское деформированное состояние предполагает вместо этого нулевую деформацию вне плоскости (\(\varepsilon_z = 0\)), что характерно для длинных призматических тел, таких как плотины, туннели, толстостенные трубы или длинный валик. В плоском деформированном состоянии \(\sigma_z = \nu(\sigma_x + \sigma_y) \ne 0\), где \(\nu\) — коэффициент Пуассона; внутриплоскостной круг идентичен, но третье главное напряжение не равно нулю. Этот калькулятор решает внутриплоскостной круг, который является одинаковой конструкцией в обоих случаях.

Именованные напряженные состояния

  • Одноосное напряжение — например, \(\sigma_x \ne 0\), \(\sigma_y = \tau_{xy} = 0\) (простой растягиваемый стержень). Круг проходит через начало координат, с центром \(\sigma_x/2\) и радиусом \(|\sigma_x|/2\), поэтому \(\tau_{max} = |\sigma_x|/2\) под углом \(45^\circ\).
  • Чистый сдвиг — \(\sigma_x = \sigma_y = 0\), \(\tau_{xy} \ne 0\) (вал под кручением). Круг центрирован в начале координат, и \(\sigma_1 = +|\tau_{xy}|\), \(\sigma_2 = -|\tau_{xy}|\) под углом \(45^\circ\) к оси — поэтому хрупкие валы при кручении разрушаются на винтовой поверхности под углом \(45^\circ\).
  • Гидростатическое / равнобиосевое состояние — \(\sigma_x = \sigma_y\) с \(\tau_{xy} = 0\). Круг вырождается в одну точку (\(R = 0\)): каждая плоскость несет одинаковое нормальное напряжение и вообще не имеет сдвига.

Интерпретация результатов вашего круга Мора

Что говорит вам каждый результат

\(\sigma_1\) — главное главное напряжение. Это наибольшее нормальное напряжение, действующее в точке, и если оно положительно, то это наибольшее растягивающее напряжение на любой плоскости, проходящей через эту точку. Это число, которое вы сравниваете с пределом прочности материала на растяжение: предел текучести \(\sigma_y\) (часто записываемый как \(S_y\) или \(f_y\)) для проектирования пластичных материалов или предел прочности на растяжение для хрупких материалов, где критерий максимального нормального напряжения более применим. Продолжая числа из примера 1 (\(\sigma_x=80\), \(\sigma_y=20\), \(\tau_{xy}=30\) МПа), \(\sigma_1 = 92.43\) МПа; по сравнению с материалом с пределом текучести 250 МПа это коэффициент безопасности около \(250/92.43 \approx 2.7\) только по этому критерию.

Знак \(\sigma_2\). Положительный \(\sigma_2\) означает, что элемент находится в двухосной растяжении в плоскости; отрицательный \(\sigma_2\) означает, что одно главное направление находится под сжатием, а другое — под растяжением, что расширяет круг относительно начала координат и обычно делает более критичными критерии отказа на основе сдвига. Это важно для материалов, которые ведут себя очень по-разному при растяжении и сжатии, таких как бетон, чугун, горные породы и большинство керамики.

\(\tau_{max} = R\). Радиус — это максимальное внутриплоскостное сдвиговое напряжение. По критерию максимального сдвигового напряжения (Треска) текучесть пластичного металла предсказывается, когда максимальный сдвиг достигает половины предела текучести, измеренного при испытании на растяжение — или эквивалентно когда

$$2\tau_{max} = \sigma_1 - \sigma_3 \ge \sigma_{yield}$$

Для примера 1 внутриплоскостное значение равно \(\tau_{max} = 42.43\) МПа, поэтому \(2\tau_{max} = 84.85\) МПа — значительно ниже предела текучести 250 МПа.

Не забудьте третье главное напряжение

При плоском напряженном состоянии внеплоскостное главное напряжение равно \(\sigma_3 = 0\), и оно все равно должно быть включено при ранжировании трех главных напряжений. Абсолютное максимальное сдвиговое напряжение составляет половину разницы между наибольшим и наименьшим из \(\{\sigma_1, \sigma_2, 0\}\), что не всегда является внутриплоскостным значением, которое показывает круг. В примере 1 оба внутриплоскостных главных напряжения находятся под растяжением, поэтому

$$\tau_{abs,max} = \frac{\sigma_1 - \sigma_3}{2} = \frac{92.43 - 0}{2} = 46.21\ \text{МПа} \;>\; 42.43\ \text{МПа}$$

Использование только внутриплоскостной цифры недооценило бы сдвиг примерно на 9% здесь. Когда \(\sigma_1\) и \(\sigma_2\) имеют противоположные знаки, внутриплоскостной круг является наибольшим из трех кругов, и оба значения совпадают.

Альтернатива фон Мизеса

Для пластичных металлов критерий деформационной энергии (фон Мизес) обычно лучше соответствует экспериментальным данным, чем критерий Треска, и немного менее консервативен. При плоском напряженном состоянии эквивалентное напряжение равно

$$\sigma_{vm} = \sqrt{\sigma_1^{2} - \sigma_1\sigma_2 + \sigma_2^{2}}$$

и текучесть предсказывается при \(\sigma_{vm} \ge \sigma_{yield}\). Для примера 1, \(\sigma_{vm} = \sqrt{92.43^{2} - (92.43)(7.57) + 7.57^{2}} = \sqrt{8542.6 - 699.9 + 57.3} \approx 88.9\) МПа.

Чтение геометрии круга

  • Положение центра (\(\sigma_{avg}\)) — это среднее внутриплоскостное нормальное напряжение — гидростатическоподобная часть, которая смещает весь круг влево (сжатие) или вправо (растяжение), не изменяя его размер. Классические критерии пластичности металлов нечувствительны к этому смещению; хрупкие и геотехнические материалы чувствительны.
  • Радиус (\(R\)) — интенсивность сдвига/искажения. Больший круг означает более интенсивное девиаторное состояние при том же среднем напряжении.
  • Круг, центрированный в начале координат (\(\sigma_{avg}=0\), поэтому \(\sigma_1 = -\sigma_2\)) — это чистый сдвиг. Например, \(\sigma_x = \sigma_y = 0\) с \(\tau_{xy} = 40\) МПа дает \(R=40\) МПа и \(\sigma_1 = \) 40 МПа под растяжением с \(\sigma_2 = -40\) МПа под сжатием, обе под углом \(45^\circ\) к направлениям сдвига.
  • Круг нулевого радиуса (одна точка, \(\sigma_x = \sigma_y\), \(\tau_{xy} = 0\)) — это равнобиосевое или гидростатическое состояние: каждая плоскость, проходящая через точку, несет одинаковое нормальное напряжение и вообще не имеет сдвигового напряжения, поэтому нет предпочтительной плоскости разрушения от сдвига.
  • Точки в верхней и нижней части круга также несут нормальное напряжение, равное \(\sigma_{avg}\) — плоскости максимального сдвига содержат не только сдвиг, если только круг не центрирован в начале координат.

Ограничения этого анализа

Круг Мора является точным следствием равновесия и применяется к любому двумерному напряженному состоянию, но приведенная выше интерпретация предполагает линейно-упругое, однородное, изотропное поведение материала, малые деформации и напряжения, оцениваемые в одной точке. Он не учитывает концентрацию напряжений у отверстий, выточек и сварных соединений; остаточные или термические напряжения; анизотропию в композитах, древесине или прокатных изделиях; потерю устойчивости и другие ограничения устойчивости; усталость при циклическом нагружении; ползучесть; или разрушение из-за предсуществующих трещин. Результаты предназначены только для инженерной информации, а не для замены проверки соответствия действующему строительному коду вашей юрисдикции и материала — например, Еврокод 3 (EN 1993) в ЕС, AISC 360 в Соединенных Штатах или соответствующие правила ASME/API для оборудования под давлением — и любой проект конструкции, несущей нагрузку, должен быть проверен квалифицированным инженером с надлежащими коэффициентами частной безопасности или допусками на допустимое напряжение.
