Исходные данные

Диаметр окружности 100
Число отверстий 6
Начальный угол

Результаты расчёта

Радиус окружности 50
Шаг угла 60°

Координаты отверстий

Отверстие X Y Угол
0 50 0 0°
1 25 43,3 60°
2 -25 43,3 120°
3 -50 0 180°
4 -25 -43,3 240°
5 25 -43,3 300°

Визуализация

Что такое калькулятор отверстий по окружности болтов?

Окружность расположения отверстий (Bolt Hole Circle, BHC), которую также называют делительной окружностью или PCD (Pitch Circle Diameter), — это набор отверстий, равномерно распределённых по воображаемой окружности. Калькулятор принимает диаметр окружности, число отверстий и начальный угол, после чего рассчитывает точные координаты X/Y и угловое положение каждого отверстия. Это универсальный инструмент для инженеров, операторов ЧПУ и мастеров по всему миру: он пригодится при изготовлении фланцев, ступиц колёс, зубчатых заготовок, креплений двигателей и любых деталей, где отверстия должны лежать на одной окружности.

Как пользоваться калькулятором

  • Диаметр окружности (PCD): укажите диаметр окружности, на которой лежат центры отверстий, в миллиметрах или дюймах.
  • Число отверстий: задайте, сколько отверстий нужно равномерно распределить по окружности.
  • Начальный угол: установите угол первого отверстия (обычно 0° направлен вправо, либо отсчёт ведётся от положения «12 часов» — в зависимости от принятого у вас соглашения).

Калькулятор выдаёт угол и координаты X/Y каждого отверстия относительно центра окружности — готовые для разметки или для программирования станка с ЧПУ.

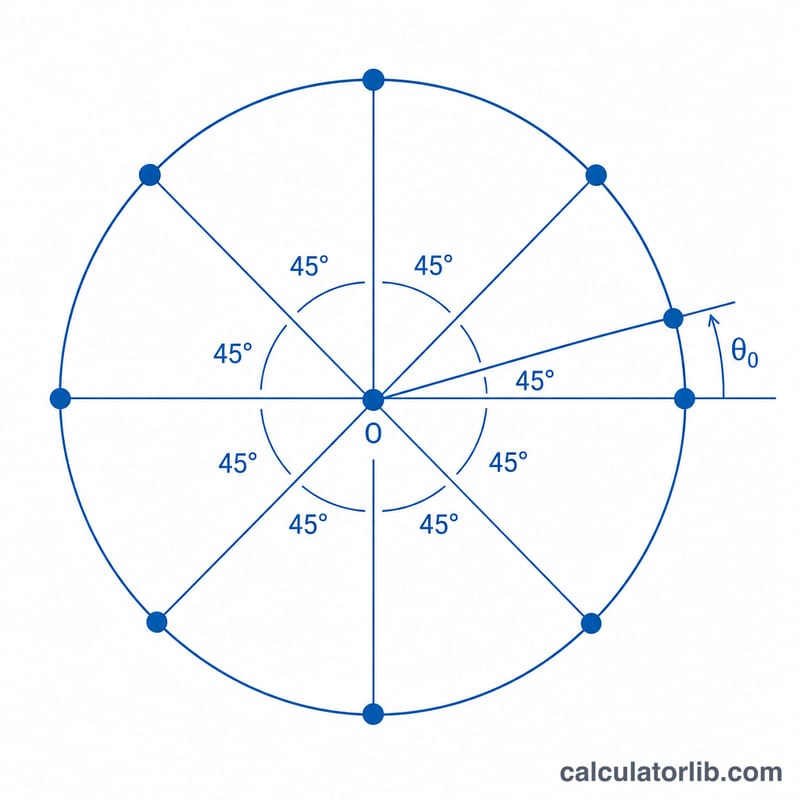

Окружность, разделённая на равные угловые секторы: 360, делённые на число отверстий, и начальный угол
Каждое отверстие смещено на 360 градусов, делённые на число отверстий, начиная с выбранного начального угла.

Разбор формулы

Отверстия располагаются равномерно, поэтому угол между соседними отверстиями равен:

$$\left( x_i,\; y_i \right) = \left( r\cos\theta_i,\; r\sin\theta_i \right)$$ $$\text{where}\quad \left\{ \begin{aligned} r &= \dfrac{\text{Diameter}}{2} \\ \theta_i &= \text{Start Angle} + i \cdot \dfrac{360^{\circ}}{\text{Holes}} \\ i &= 0,\,1,\,\dots,\,\text{Holes}-1 \end{aligned} \right.$$
  • Шаг угла = 360° ÷ число отверстий
  • Угол отверстия n = начальный угол + (n − 1) × шаг
  • X = (PCD ÷ 2) × cos(угол)
  • Y = (PCD ÷ 2) × sin(угол)

Радиус — это просто половина PCD. Тригонометрия переводит угол каждого отверстия в декартовы координаты, отсчитываемые от центра рисунка отверстий.

Реклама

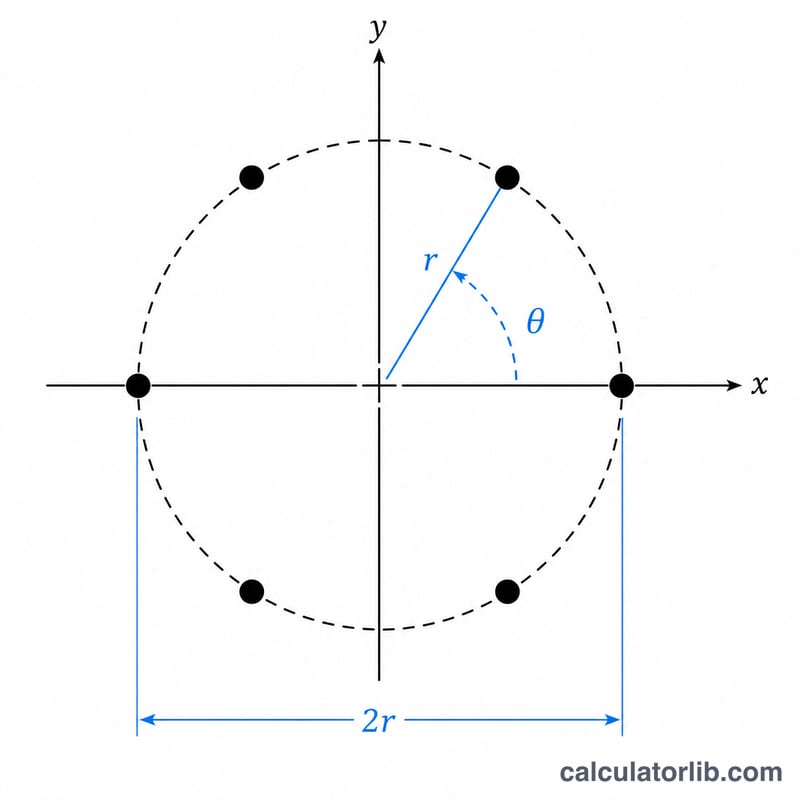

Окружность отверстий под болты: центр, диаметр, радиус, шесть равномерно расположенных отверстий и начальный угол
Отверстия расположены через равные угловые промежутки по окружности, заданной её диаметром (PCD).

Пример расчёта

Допустим, нужно 6 отверстий на окружности PCD 100 мм, начиная с 0°. Шаг равен \(360 \div 6 = 60^{\circ}\), поэтому отверстия располагаются под углами 0°, 60°, 120°, 180°, 240° и 300°. Радиус составляет 50 мм. Первое отверстие находится в точке \(X = 50 \times \cos(0^{\circ}) = 50\), \(Y = 50 \times \sin(0^{\circ}) = 0\). Второе — в точке \(X = 50 \times \cos(60^{\circ}) = 25\), \(Y = 50 \times \sin(60^{\circ}) \approx 43{,}3\), и так далее по всей окружности.

Частые вопросы

В чём разница между PCD и диаметром окружности болтов? Это одно и то же — диаметр окружности, проходящей через центры всех отверстий.

Откуда отсчитывается 0°? В этом калькуляторе 0° направлен вправо (положительная ось X), а углы возрастают против часовой стрелки. Подберите начальный угол так, чтобы он соответствовал вашему чертежу.

Можно ли работать в дюймах? Да. Координаты получаются в тех же единицах, в которых вы задали диаметр.

Реклама

Стандартные схемы расположения болтовых отверстий

Окружность болтовых отверстий (BHC), также называемая диаметром болтовой окружности (PCD, диаметр делительной окружности), описывает набор отверстий, равномерно распределённых по окружности. В таблице ниже приведены широко используемые стандартные схемы. Диаметры болтовых окружностей автомобильных колёс указываются в формате (количество отверстий) × (PCD в мм), тогда как болтовые окружности фланцев соответствуют стандартам трубопроводов, таким как ASME B16.5.

Схема PCD Отверстия Угловой шаг Типовое применение
4 × 100 100 мм 4 90° Малолитражные и компактные автомобили (например, экономичные хэтчбеки)
4 × 114.3 114.3 мм 4 90° Более старые седаны, лёгкие транспортные средства
5 × 100 100 мм 5 72° Многие компактные и спортивные компакт-классы
5 × 114.3 114.3 мм 5 72° Очень распространённый PCD для легковых автомобилей и кроссоверов
5 × 120 120 мм 5 72° BMW и ряд более крупных седанов
6 × 139.7 139.7 мм 6 60° Пикапы и внедорожники
8 × 165.1 165.1 мм 8 45° Тяжёлые грузовики
NPS 2" Class 150 фланец 120.7 мм (4.75") 4 90° Фланец трубопровода ASME B16.5
NPS 4" Class 150 фланец 190.5 мм (7.5") 8 45° Фланец трубопровода ASME B16.5
NPS 6" Class 150 фланец 241.3 мм (9.5") 8 45° Фланец трубопровода ASME B16.5

Угловой шаг между соседними отверстиями равен просто \(360^\circ / n\), где \(n\) — количество отверстий. Например, схема с 5 отверстиями имеет шаг \(360^\circ/5 = 72^\circ\), а схема с 8 отверстиями — шаг каждые \(360^\circ/8 = 45^\circ\).

Практические рекомендации по разметке и обработке

  1. Убедитесь в соглашении о начальном угле. Этот калькулятор отсчитывает \(0^\circ\) вдоль положительной оси X (3 часа) и вращается против часовой стрелки. Если ваш чертёж ссылается на положение 12 часов (верхняя точка), введите начальный угол \(90^\circ\); для схем по часовой стрелке измените знак шага или отразите значения Y.
  2. Совместите начало координат с нулевой точкой вашего станка ЧПУ. Вычисленные значения X/Y относятся к центру болтовой окружности. Установите нулевую точку системы координат обработки (G54 part zero) в этом центре или добавьте смещение центра к каждой координате, чтобы знаки и квадранты были правильными перед обработкой.
  3. Не путайте диаметр отверстия с PCD. PCD определяет центры отверстий, а не их края. Выбирайте сверло или концевую фрезу в зависимости от требуемого зазора под крепёжный элемент отдельно и оставляйте материал для диаметра отверстия при планировании расстояний до кромок.
  4. Рассверлите центром и удалите заусенцы. Сначала создайте лунку или рассверлите центром каждое место, чтобы сверло не ушло с истинного положения, затем удалите заусенцы на обеих сторонах. На фланцах заусенцы препятствуют правильной посадке прокладки.
  5. Проверьте PCD путём измерения перед сверлением. Для чётного количества отверстий PCD равен расстоянию между центрами двух противоположных отверстий. Для нечётных схем (например, 5 отверстий) измерьте расстояние от центра одного отверстия до середины между двумя противоположными отверстиями или используйте соотношение хорды и радиуса для обратного расчёта окружности. Всегда проверяйте соответствие со сопрягаемой деталью.
  6. Проверьте хорду (расстояние между соседними отверстиями). Расстояние между соседними отверстиями — это хорошая независимая перекрёстная проверка: оно равно \(2r\sin(180^\circ/n)\). Подтверждение этого расстояния штангенциркулем выявит ошибки при вводе данных или единиц измерения перед удалением металла.

Это общие рекомендации по разметке; всегда руководствуйтесь определяющим чертежом, спецификацией крепёжных элементов или применимым стандартом (например, ASME B16.5) для допусков и окончательных размеров.
