Kapasitif Trafosuz Güç Kaynağı Nedir?

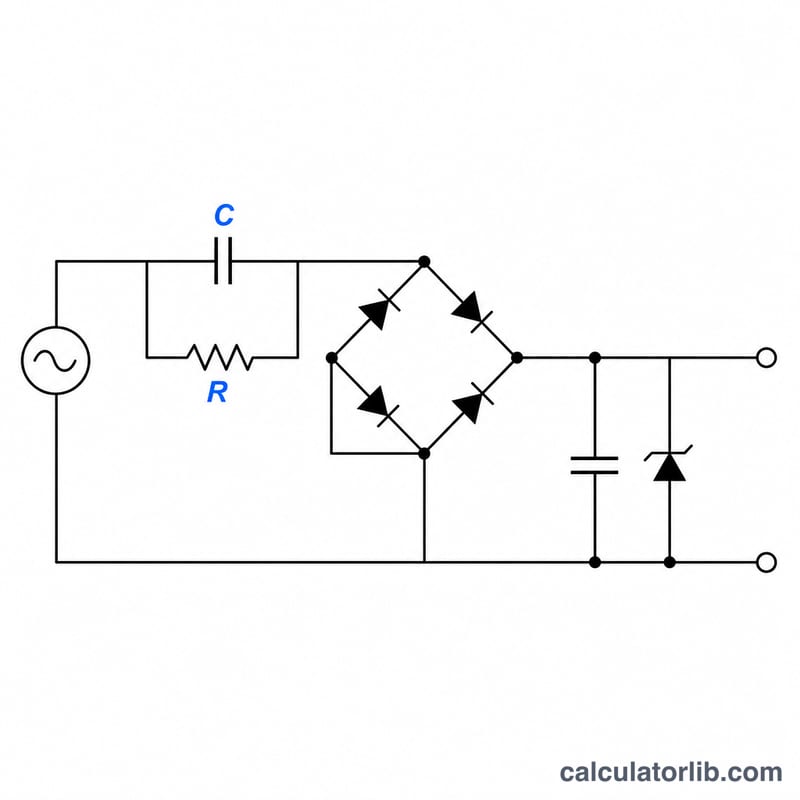

Kapasitif (ya da "kondansatör düşürücü" olarak bilinen) trafosuz güç kaynağı, AC şebekeyle seri bağlanan X sınıfı bir kondansatörün reaktansını kullanarak akımı küçük ve düşük gerilimli bir yüke sınırlar — bu genellikle bir LED gösterge, mikrodenetleyici ya da röle bobini için birkaç miliamper düzeyindedir. Kondansatör enerjiyi bir direnç gibi tüketmek yerine depolayıp geri verdiği için bu yöntem hem kompakt hem de soğuk çalışır; bu yüzden şebekeye bağlı ev aletlerinde sıkça tercih edilir. Uyarı: Bu devreler şebekeden yalıtılmamıştır ve dokunulması tehlikelidir — devrenin tamamını her zaman gerilim altında kabul edin.
Bu Hesaplayıcı Nasıl Kullanılır?
Şebeke geriliminizi (örneğin Türkiye ve Avrupa'da 230 V, Kuzey Amerika'da 120 V), şebeke frekansını (Türkiye'de 50 Hz, bazı ülkelerde 60 Hz), düşürücü kondansatör değerini mikrofarad cinsinden ve yükünüzün çıkış gerilimini girin. Hesaplayıcı; kapasitif reaktansı, miliamper cinsinden kullanılabilir RMS çıkış akımını ve yüke aktarılan yaklaşık gücü verir.
Formülün Açıklaması

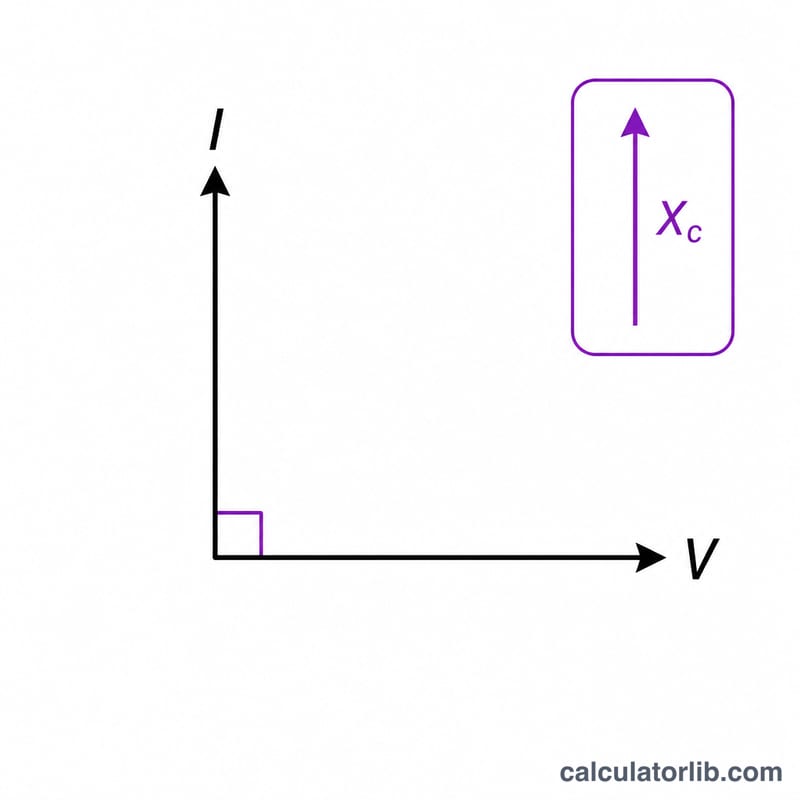

Kondansatör, ohm cinsinden ölçülen \(X_c = \dfrac{1}{2\pi f C}\) reaktansını gösterir. Geçirdiği akım, reaktans için Ohm yasasıyla belirlenir: \(I = \dfrac{V_{\text{şebeke}}}{X_c}\), bu da \(I = V_{\text{şebeke}} \times 2\pi f C\) şeklinde sadeleşir. Bu, kullanılabilir maksimum RMS akımdır; kondansatörün reaktansı düşük gerilimli yükten çok daha büyük olduğundan gerçek akımı belirleyen ana etken kondansatördür.
Çözümlü Örnek
230 V / 50 Hz şebekede 0,47 µF'lik bir kondansatör için:
$$2\pi f C = 6{,}2832 \times 50 \times 0{,}47 \times 10^{-6} = 1{,}4765 \times 10^{-4}\ \text{S}$$Reaktans
$$X_c = \frac{1}{1{,}4765 \times 10^{-4}} \approx 6773\ \Omega$$Akım
$$I = 230 \times 1{,}4765 \times 10^{-4} \approx 0{,}03396\ \text{A} \approx 33{,}96\ \text{mA RMS}$$Sıkça Sorulan Sorular
Hangi tip kondansatör kullanmalıyım? Her zaman doğrudan şebekeye bağlanmak için tasarlanmış X1 veya X2 sınıfı güvenlik kondansatörü kullanın.
Boşaltma (bleeder) direnci neden eklenir? Kondansatöre paralel bağlanan yüksek değerli bir direnç, güç kesildikten sonra kondansatörü güvenli biçimde boşaltır; böylece kondansatör üzerinde tehlikeli bir yük kalmaz.
Çıkış regüle edilmiş midir? Hayır — çıkış gerilimini bir zener diyot ya da regülatör sınırlar; burada hesaplanan akım ise düşürücünün sağlayabileceği maksimum değerdir.
