MOSFET Eşik Gerilimi Hesaplayıcı

MOSFET Eşik Gerilimi Hesaplayıcı

Büyüyen AI Skill PRO

Hesaplamaya Girin

Sonuç

Eşik Gerilimi
-0,1707
volt (V)
2φF (yüzey tersinimi) 0,6 V
Tüketim / gövde yükü terimi 0,1293 V

Formül

Vth=VFB+2ϕF+2εSqNa(2ϕF)Coxburada{VFB=Düz bant gerilimi VFB (V)ϕF=Fermi potansiyeli ϕF (V)Na=Katkılama (cm−3)Cox=Oksit kapasitansı (F/cm2)εS=εr·ε0,ε0=8.854×10−14q=1.602×10−19C\begin{gathered} V_{th} = V_{FB} + 2\phi_F + \frac{\sqrt{2\,\varepsilon_S\, q\, N_a\,(2\phi_F)}}{C_{ox}} \\[1.5em] \text{burada}\quad \left\{ \begin{aligned} V_{FB} &= {{\text{Düz bant gerilimi }V_{FB}\text{ (V)}}} \\ \phi_F &= {{\text{Fermi potansiyeli }\phi_F\text{ (V)}}} \\ N_a &= {{\text{Katkılama (cm}^{-3})}} \\ C_{ox} &= {{\text{Oksit kapasitansı (F/cm}^2)}} \\ \varepsilon_S &= {\varepsilon_r} \cdot \varepsilon_0,\quad \varepsilon_0 = 8.854\times10^{-14} \\ q &= 1.602\times10^{-19}\,\text{C} \end{aligned} \right. \end{gathered}
Kullanım istatistikleri

Reklam

Bu sayfadaki bir hatayı bildir

MOSFET Eşik Gerilimi Nedir?

Bir MOSFET'in eşik gerilimi (\(V_{th}\)), kaynak (source) ile akaç (drain) arasında iletken bir kanalın oluşmaya başladığı geçit-kaynak (gate-source) gerilimidir. Bu gerilimin altında transistör pratikte kapalı kabul edilir; üzerine çıkıldığında ise iletime geçer. \(V_{th}\), transistör tasarımının ve analog/dijital devre tasarımının en kritik parametrelerinden biridir; ön gerilim (bias) noktalarını, mantık seviyelerini ve sızıntı (leakage) davranışını belirler.

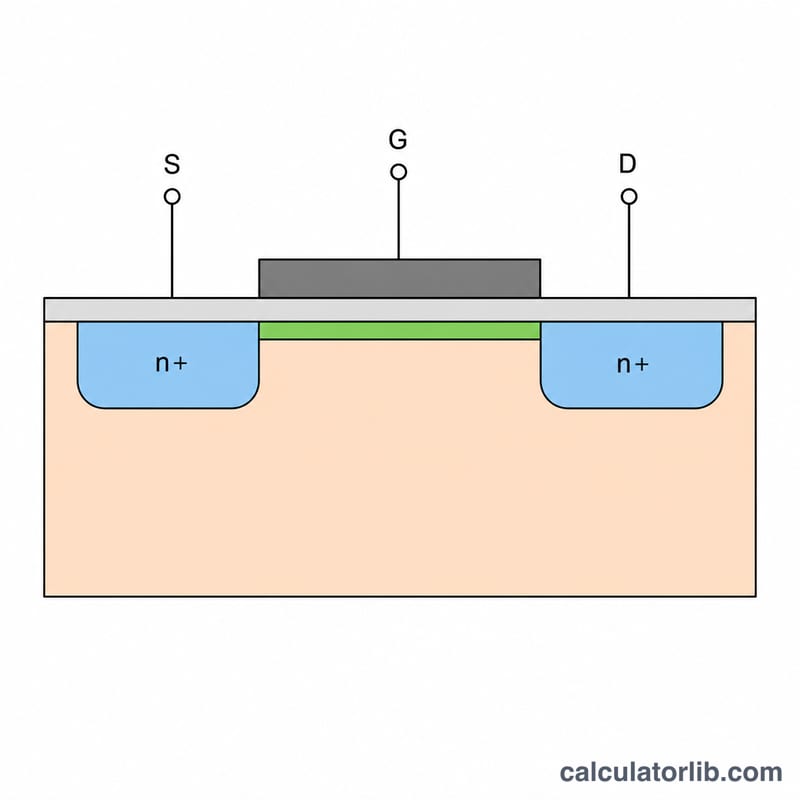

Kapı, oksit, kaynak, savak, alttaş ve terslenme kanalını gösteren n-kanallı MOSFET kesiti
MOSFET kesiti: Vth değerine ulaşıldığında kapı gerilimi, kaynak ile savak arasında bir terslenme kanalı oluşturur.

Formül

p-tipi taban üzerine kurulu n-kanallı (NMOS) bir aygıt için uzun kanal eşik gerilimi şöyledir:

$$V_{th} = V_{fb} + 2\phi_F + \frac{\sqrt{2\,\varepsilon_s\, q\, N_a \cdot 2\phi_F}}{C_{ox}}$$

Burada \(V_{fb}\) düz bant (flat-band) gerilimi, \(\phi_F\) Fermi potansiyeli, \(\varepsilon_s = \varepsilon_r \cdot \varepsilon_0\) silisyumun geçirgenliği (\(\varepsilon_0 \approx 8{,}854\times10^{-14}\) F/cm), \(q = 1{,}602\times10^{-19}\) C elektron yükü, \(N_a\) taban alıcı (acceptor) katkılama yoğunluğu (cm⁻³) ve \(C_{ox}\) birim alan başına geçit-oksit kapasitansıdır (F/cm²). \(2\phi_F\) terimi güçlü tersinim (strong inversion) yüzey potansiyelini belirler; karekök terimi ise tüketim (depletion) bölgesindeki gövde (body) yükünü beslemek için gereken gerilimdir.

Reklam

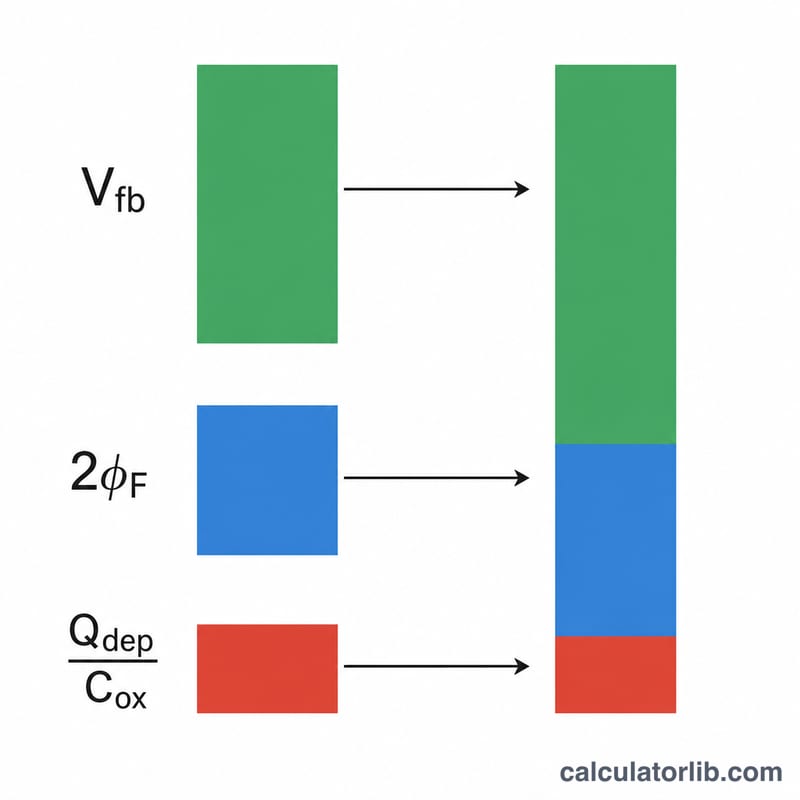

MOSFET eşik gerilimini düz bant gerilimi, Fermi terimi ve tüketim yükü teriminin toplamı olarak gösteren bant diyagramı tarzı çizim
Vth; düz bant gerilimi, Fermi potansiyelinin iki katı ve oksit kapasitansına bölünen tüketim yükü teriminden oluşur.

Nasıl Kullanılır?

Düz bant gerilimini, Fermi potansiyelini, taban katkılamasını, oksit kapasitansını ve silisyumun bağıl geçirgenliğini (varsayılan 11,7) girin. Tüm büyüklükleri CGS uyumlu birimlerde tutun: katkılama cm⁻³, kapasitans/geçirgenlik ise cm² başına olmalıdır. Hesaplayıcı, \(V_{th}\) değerinin yanı sıra yüzey tersinim terimini ve tüketim yükü terimini de verir; böylece her birinin sonuca nasıl katkıda bulunduğunu görebilirsiniz.

Örnek Hesaplama

\(V_{fb} = -0{,}9\) V, \(\phi_F = 0{,}3\) V, \(N_a = 1\times10^{16}\) cm⁻³, \(C_{ox} = 3{,}45\times10^{-7}\) F/cm², \(\varepsilon_r = 11{,}7\) alalım. Bu durumda \(\varepsilon_s = 1{,}036\times10^{-12}\) F/cm olur. Karekökün içi \(2 \cdot \varepsilon_s \cdot q \cdot N_a \cdot 0{,}6 = 1{,}992\times10^{-15}\) değerine eşittir; karekökü ise \(\approx 4{,}463\times10^{-8}\) C/cm² olur. Bunu \(C_{ox}\)'a böldüğümüzde \(\approx 0{,}1294\) V elde ederiz. Sonuç olarak $$V_{th} = -0{,}9 + 0{,}6 + 0{,}1294 \approx -0{,}171 \text{ V}$$ bulunur.

Sıkça Sorulan Sorular

Bu hesaplayıcı PMOS için de geçerli mi? Yapı aynıdır, ancak \(V_{fb}\), \(\phi_F\) işaretleri ve katkılama tipi terslenir; bu araç NMOS durumunu modeller.

Hangi birimleri kullanmalıyım? Gömülü sabitler \(q\) ve \(\varepsilon_0\) ile tutarlı olması için cm tabanlı birimleri (katkılama için cm⁻³, kapasitans için F/cm²) kullanın.

Vth neden bazen negatif çıkıyor? Düz bant gerilimi, tersinim ve gövde terimlerine göre güçlü biçimde negatif olduğunda eşik gerilimi negatif (tüketim modu / depletion-mode aygıt) çıkabilir.
