RMS Gerilim Nedir?

RMS (Kök Ortalama Kare) gerilimi, bir alternatif akım (AC) dalga formunun etkin değeridir. Dirençsel bir yüke aynı ortalama gücü aktaracak eşdeğer DC gerilimi temsil eder. Saf bir sinüs dalgasında RMS gerilimi, tepe gerilimine basit ve sabit bir katsayıyla doğrudan bağlıdır; bu da dönüşümü hızlı ve güvenilir kılar.

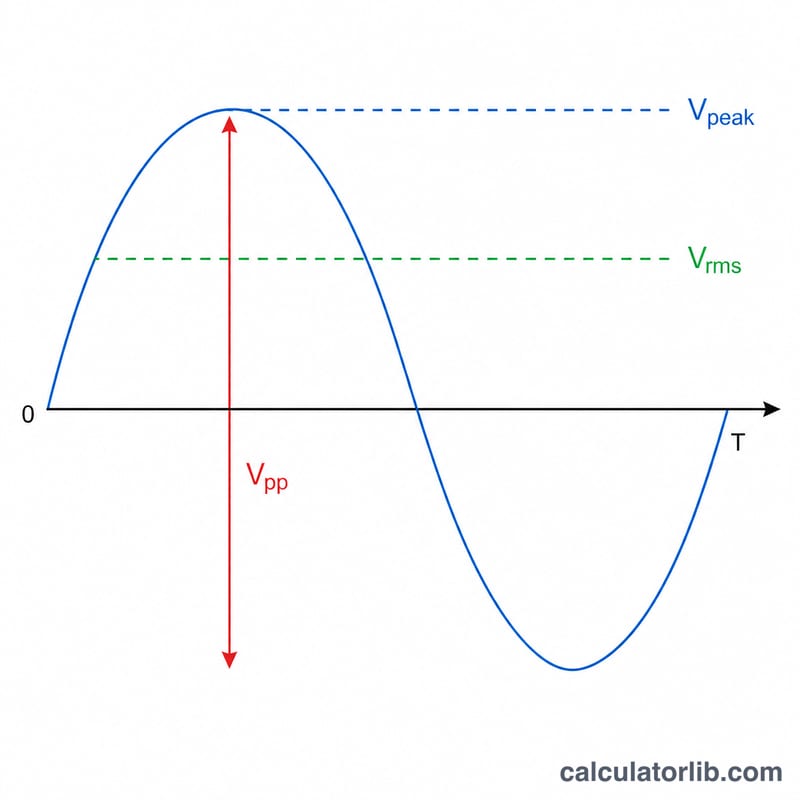

Tepe, tepeden tepeye ve RMS gerilim seviyelerini gösteren sinüs dalgası
Tepe, tepeden tepeye ve RMS gerilim seviyeleri işaretlenmiş bir sinüs dalgası.

Bu Hesaplama Aracı Nasıl Kullanılır?

Sinüs dalganızın anlık en yüksek değeri olan tepe gerilimini (Vpeak) girin; araç size RMS gerilimini ve tepeden tepeye gerilimi versin. Bu, osiloskop okumaları, ses mühendisliği, güç kaynağı tasarımı ve elektronik dersleri için oldukça kullanışlıdır.

Formülün Açıklaması

Sinüzoidal bir sinyal için ilişki şu şekildedir:

$$V_{rms} = \frac{V_{peak}}{\sqrt{2}} \approx 0{,}7071 \times V_{peak}$$

\(\sqrt{2}\) katsayısı, sinüs fonksiyonunun karesinin tam bir periyot boyunca integralinin alınıp ortalamasının karekökünün hesaplanmasından gelir. Tepeden tepeye gerilim ise basitçe tepe değerinin iki katıdır: $$V_{pp} = 2 \times V_{peak}$$ Şunu unutmayın: Bu RMS formülü yalnızca sinüs dalgaları için geçerlidir; diğer dalga formları (kare, üçgen) farklı tepe faktörleri kullanır.

Reklam

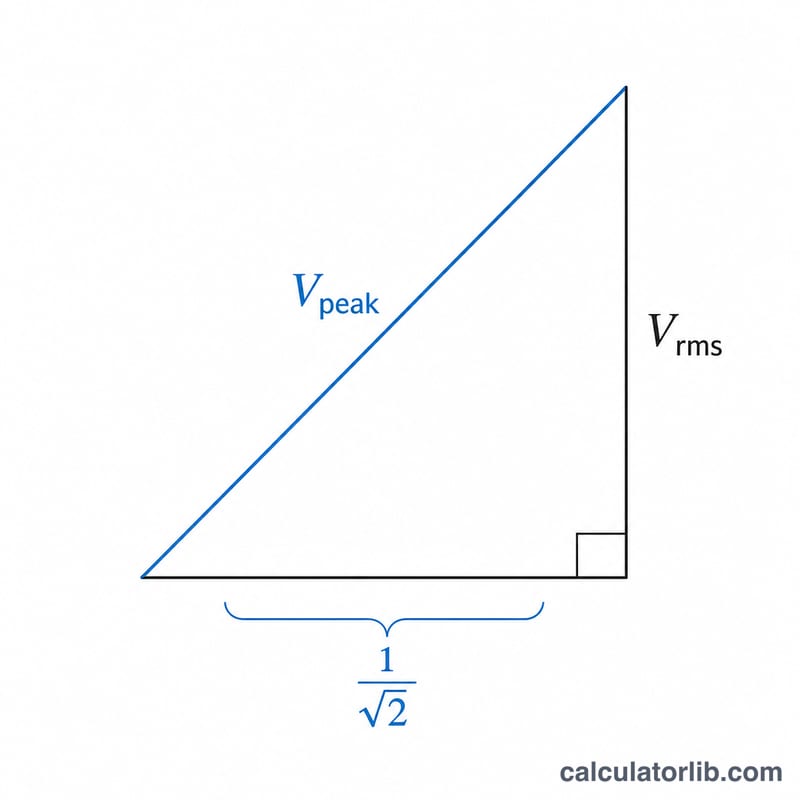

Vrms eşittir Vtepe bölü ikinin karekökü ifadesini gösteren dik üçgen
Tepe gerilimini RMS gerilimine bağlayan 1/√2 katsayısı.

Örnek Hesaplama

Diyelim ki osiloskobunuz 10 V'luk bir tepe gerilimi gösteriyor. O hâlde:

$$V_{rms} = \frac{10}{\sqrt{2}} = \frac{10}{1{,}41421} \approx 7{,}071 \text{ V}$$$$V_{pp} = 2 \times 10 = 20 \text{ V}$$

Tepe-RMS Dalga Biçimleri için Faktörler

Tepe ve RMS gerilimi arasındaki ilişki dalga biçimine bağlıdır. Hesap makinesi sinüs dalgası faktörünü kullanır: \(V_{rms} = V_{peak}/\sqrt{2}\). Diğer biçimler için bu tablodaki faktörü kullanın. Değerler, DC ofseti olmayan ideal dalgaları varsayar (doğrultulmuş dalgalar ideal doğrultulmuş sinüstür) ve Vpeak sıfırdan ölçülür.

Dalga biçimi Vrms / Vpeak Vpeak / Vrms (tepe faktörü) Vrms için kesin ifade
Sinüs 0.7071 1.414 \(V_{peak}/\sqrt{2}\)
Tam dalga doğrultulmuş sinüs 0.7071 1.414 \(V_{peak}/\sqrt{2}\)
Yarım dalga doğrultulmuş sinüs 0.5 2.000 \(V_{peak}/2\)
Kare dalga 1.000 1.000 \(V_{peak}\)
Üçgen dalga 0.5774 1.732 \(V_{peak}/\sqrt{3}\)
Testere dişi dalga 0.5774 1.732 \(V_{peak}/\sqrt{3}\)

Birçok ucuz multimetre "ortalama ölçümlü" tipindedir ve yalnızca sinüs dalgaları için kalibre edilmiştir. Sinüzoidal olmayan sinyallerde belirgin şekilde yanlış okuyabilirler; buna karşılık "gerçek RMS" multimetre bu sinyalleri doğru işler.

Reklam

Yaygın Şebeke Gerilimleri: RMS, Tepe ve Tepeden Tepeye

Nominal besleme gerilimleri RMS değerleri olarak belirtilir. Sinüs dalgası için tepe değeri \(V_{peak} = V_{rms}\times\sqrt{2}\), tepeden tepeye değer ise \(V_{pp} = 2\times V_{peak}\) şeklindedir. Değerler yuvarlanmıştır.

Nominal RMS gerilimi Tipik kullanım / bölge Tepe gerilimi Tepeden tepeye gerilim
12 V Düşük gerilimli AC besleme (bölgeye özgü değil) 16.97 V 33.94 V
24 V Düşük gerilimli AC besleme (bölgeye özgü değil) 33.94 V 67.88 V
100 V Japonya 141.4 V 282.8 V
120 V Amerika Birleşik Devletleri 169.7 V 339.4 V
230 V AB / Birleşik Krallık 325.3 V 650.5 V
240 V Avustralya (tarihsel olarak Birleşik Krallık için de belirtilir) 339.4 V 678.8 V

230 V için kontrol hesabı: \(V_{peak} = 230 \times 1.4142 = 325.3\ \text{V}\), dolayısıyla \(V_{pp} = 2 \times 325.3 = 650.5\ \text{V}\) (yuvarlanmamış tepe değeri kullanılarak).

Bu nominal değerlerin tepe değil RMS olduğuna dikkat edin. Şebeke frekansı da bölgeye göre değişir: Avrupa'nın çoğunda, Birleşik Krallık ve Avustralya'da 50 Hz, Amerika Birleşik Devletleri'nde 60 Hz, Japonya'da ise bölgeye bağlı olarak 50 Hz veya 60 Hz. Gerçek besleme gerilimlerinin nominal değer etrafında bir tolerans payı bulunur, bu nedenle ölçülen değerler hafifçe farklılık gösterebilir.

Sıkça Sorulan Sorular

Şebeke gerilimi neden RMS olarak verilir? Bildiğimiz 120 V veya 230 V şebeke değerleri RMS değerlerdir; çünkü RMS, AC kaynağının gerçek güç aktarma kapasitesini yansıtır. (Türkiye'de şebeke gerilimi 230 V RMS'tir.)

230 V RMS şebekenin tepe değeri nedir? \(V_{peak} = 230 \times \sqrt{2} \approx 325 \text{ V}\).

Bu, kare dalgalar için de çalışır mı? Hayır. İdeal bir kare dalgada Vrms, Vpeak'e eşittir. Bu araç saf bir sinüs dalgası varsayar.
