RLC Empedans Hesaplama aracı nedir?

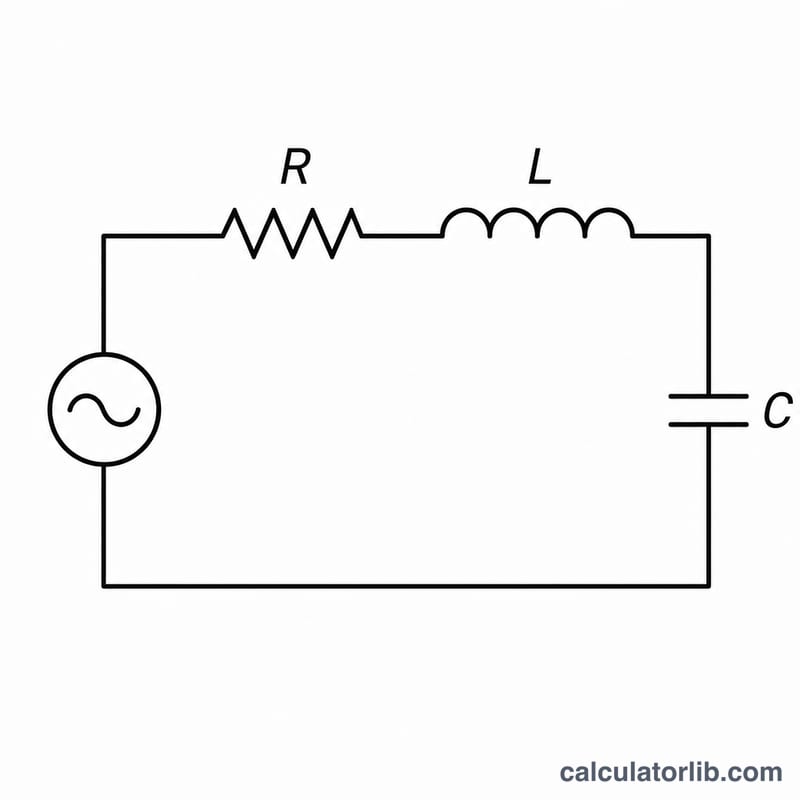

Bu araç, bir seri RLC devresinin toplam empedansını (Z) hesaplar. Söz konusu devre; f frekansında çalışan bir direnç (R), bir bobin (L) ve bir kondansatör (C) içerir. Empedans, direncin alternatif akımdaki (AC) karşılığıdır: devrenin alternatif akıma ne kadar karşı koyduğunu gösterir ve ohm (Ω) cinsinden ölçülür. Hesaplayıcı ayrıca indüktif ve kapasitif reaktansları, gerilim ile akım arasındaki faz açısını da verir.
Nasıl kullanılır?
Direnci ohm (Ω), indüktansı henry (H), kapasitansı farad (F) ve kaynak frekansını hertz (Hz) cinsinden girin. Hesapla düğmesine tıkladığınızda toplam empedansla birlikte \(X_L\), \(X_C\), net reaktans ve faz açısı karşınıza çıkar. Değerleri mutlaka SI temel birimlerinde kullanın — örneğin 1 µF = 0,000001 F ve 1 mH = 0,001 H.
Formül ve mantığı

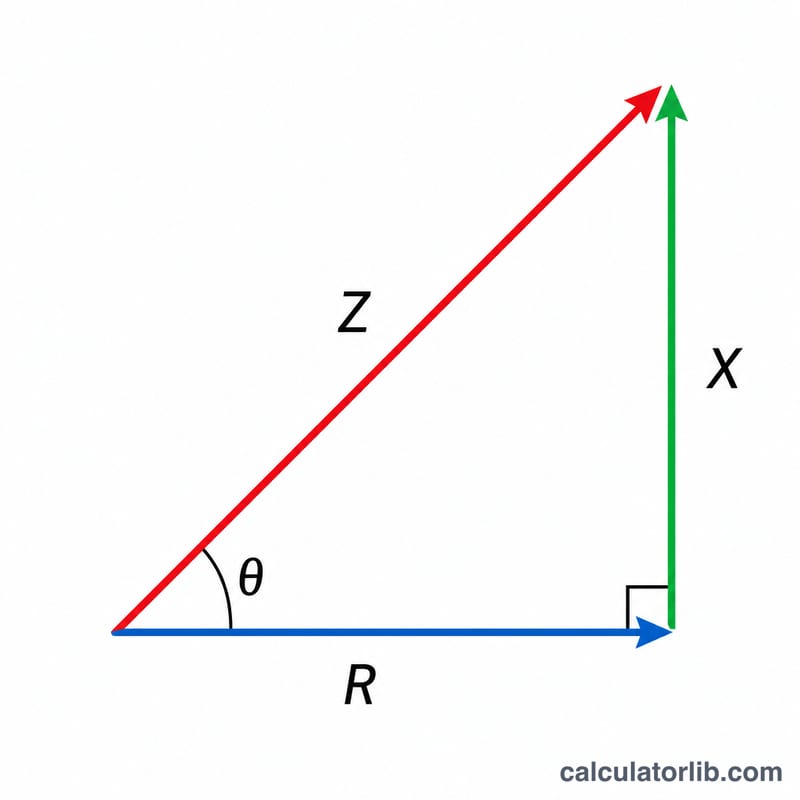

İndüktif reaktans \(X_L = 2\pi f L\), kapasitif reaktans ise \(X_C = 1/(2\pi f C)\) ile bulunur. Bobin ve kondansatör akımı zıt fazlarda ittiği için net reaktans \(X = X_L - X_C\) olur. Bunu Pisagor teoremiyle dirençle birleştirdiğimizde aşağıdaki ifade elde edilir.
$$Z = \sqrt{R^2 + \left(X_L - X_C\right)^2}$$Faz açısı aşağıdaki formülle hesaplanır:
$$\varphi = \arctan\!\left( \frac{2\pi f\,L - \dfrac{1}{2\pi f\,C}}{R} \right) \times \frac{180}{\pi}$$pozitif değer indüktif (akım gerilimin gerisinde kalır), negatif değer ise kapasitif (akım gerilimin önündedir) davranışı gösterir. \(X_L = X_C\) olduğunda devre rezonanstadır ve \(Z = R\) olur; bu da empedansın alabileceği en küçük değerdir.
Örnek hesaplama
R = 10 Ω, L = 0,001 H, C = 0,000001 F ve f = 1000 Hz için: \(\omega = 2\pi \cdot 1000 \approx 6283{,}19\). \(X_L = 6283{,}19 \cdot 0{,}001 \approx 6{,}2832\ \Omega\); \(X_C = 1/(6283{,}19 \cdot 0{,}000001) \approx 159{,}155\ \Omega\). Net reaktans \(\approx -152{,}872\ \Omega\) olur; buradan \(Z = \sqrt{10^2 + 152{,}872^2} \approx 153{,}2\ \Omega\) ve \(\varphi \approx -86{,}26°\) (belirgin şekilde kapasitif) bulunur.
Sık sorulan sorular
Bu araç seri mi yoksa paralel devre için mi? Bu hesaplayıcı, R, L ve C üzerinden aynı akımın geçtiği seri RLC devresini modeller.
Hangi birimleri kullanmalıyım? Ohm, henry, farad ve hertz. µF ve mH değerlerini önce temel birimlere çevirin.
Rezonansta ne olur? \(X_L = X_C\) olduğunda reaktanslar birbirini götürür, empedans R'ye eşitlenir ve faz açısı sıfır olur.
