Hesaplamaya Girin

Formül

f0=12πL·Cf_0 = \frac{1}{2\pi\sqrt{\text{L}\cdot\text{C}}}
Hesaplama adımlarını göster (3)
  1. Açısal rezonans frekansı

    ω0=1L·C\omega_0 = \frac{1}{\sqrt{\text{L}\cdot\text{C}}}

    L henry, C farad cinsinden

  2. Kalite faktörü

    Q=1RLCQ = \frac{1}{\text{R}}\sqrt{\frac{\text{L}}{\text{C}}}

    R ohm, L henry, C farad cinsinden

  3. Bant genişliği

    BW=f0Q=R·12πL\text{BW} = \frac{f_0}{Q} = \text{R}\cdot\frac{1}{2\pi\,\text{L}}

    BW = f0 / Q, burada f0 rezonans frekansı ve Q kalite faktörüdür

Kullanım istatistikleri

Reklam

Sonuç

Rezonans Frekansı
5.032,92
Hz
Açısal rezonans frekansı (ω₀) 31.622,78 rad/s
Kalite faktörü (Q) 3,1623
Bant genişliği (Δf) 1.591,55 Hz

Bu sayfadaki bir hatayı bildir

RLC Devre Hesaplama Aracı Nedir?

Bir RLC devresi; direnç (R), bobin (L) ve kondansatörü (C) bir araya getirir. Bu araç, bir seri RLC devresinin temel davranışlarını hesaplar: rezonans frekansı, açısal rezonans frekansı, kalite faktörü (Q) ve bant genişliği. Bu büyüklükler, devrenin farklı frekanslardaki sinyallere nasıl tepki verdiğini ve ne kadar keskin bir şekilde ayarlandığını anlatır.

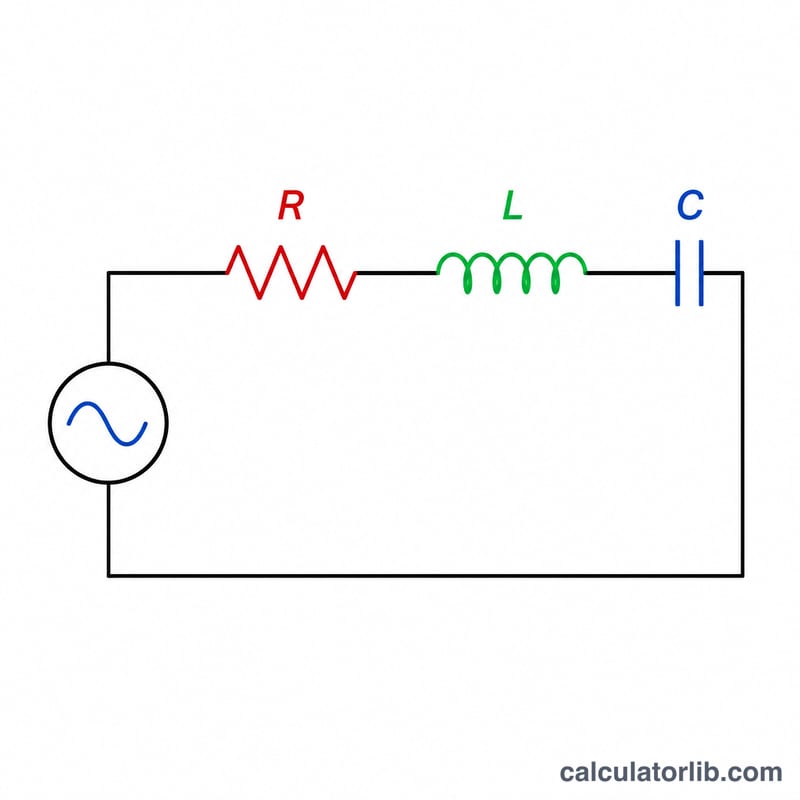

Direnç, bobin ve kondansatör içeren seri RLC devre şeması
Seri RLC devresi: direnç (R), bobin (L) ve kondansatör (C), AC kaynağıyla tek bir döngüde bağlı.

Nasıl kullanılır?

Direnci ohm cinsinden, bobin endüktansını henry cinsinden ve kapasiteyi farad cinsinden girin. Araç; rezonans frekansını hertz cinsinden, açısal frekansı saniyede radyan cinsinden, boyutsuz Q faktörünü ve bant genişliğini hertz cinsinden verir. SI birimlerini kullanın — örneğin 1 mH = 0,001 H ve 1 µF = 0,000001 F'dir.

Formüller ve açıklamaları

Rezonansta endüktif reaktans kapasitif reaktansa eşit olur ve rezonans frekansı şeklinde bulunur.

$$f_0 = \frac{1}{2\pi\sqrt{\text{L}\cdot\text{C}}}$$

Açısal hali ise olarak yazılır.

$$\omega_0 = \frac{1}{\sqrt{\text{L}\cdot\text{C}}}$$

Seri bir devre için kalite faktörü ile hesaplanır;

$$Q = \frac{1}{\text{R}}\sqrt{\frac{\text{L}}{\text{C}}}$$

Q ne kadar yüksekse devrenin tepkisi o kadar dar ve seçici olur. Yarı güç noktaları arasındaki bant genişliği ise ifadesiyle verilir.

$$\Delta f = \frac{f_0}{Q}$$
Reklam

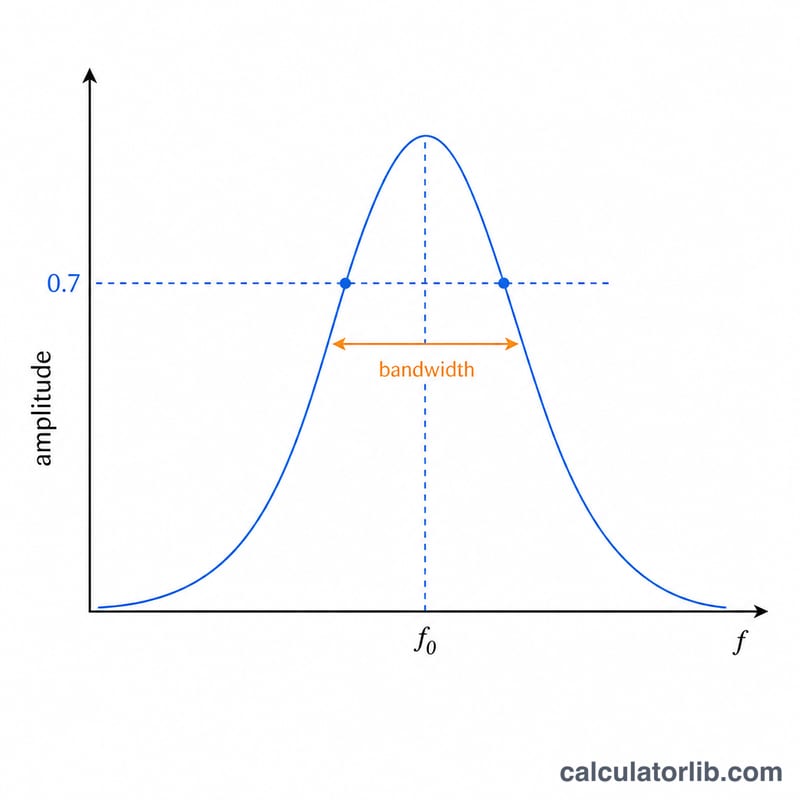

Rezonans frekansında genlik tepesini ve bant genişliği işaretlerini gösteren rezonans eğrisi
Frekans tepkisi: genlik, rezonans frekansı f0'da tepe yapar; bant genişliği yarı güç noktaları arasında ölçülür.

Örnek hesaplama

R = 10 Ω, L = 1 mH (0,001 H) ve C = 1 µF (0,000001 F) alalım. Bu durumda \(\sqrt{\text{LC}} = \sqrt{1\times10^{-9}} \approx 3{,}162\times10^{-5}\) olur, dolayısıyla $$f_0 = \frac{1}{2\pi\cdot 3{,}162\times10^{-5}} \approx 5033 \text{ Hz}.$$ Q faktörü \(\frac{1}{10}\cdot\sqrt{\frac{0{,}001}{0{,}000001}} = 0{,}1\cdot\sqrt{1000} \approx 3{,}162\) ve bant genişliği \(5033/3{,}162 \approx 1592\) Hz'dir.

Sıkça Sorulan Sorular

Paralel RLC devreleri için de geçerli mi? Rezonans frekansı formülü aynıdır, ancak ideal bir paralel devre için Q faktörü \(Q = \text{R}\cdot\sqrt{\frac{\text{C}}{\text{L}}}\) olur. Bu araç seri devre tanımını kullanır.

Yüksek Q ne anlama gelir? Yüksek Q, depolanan enerjiye kıyasla düşük enerji kaybı ve dar bir bant genişliği anlamına gelir; bu da devreyi frekans açısından oldukça seçici yapar.

Q değerim neden sıfır çıkıyor? R sıfırsa (ideal, kayıpsız durum) Q tanımsız/sonsuzdur; sıfıra bölme hatasını önlemek için bu araç 0 döndürür. Gerçekçi bir sonuç için küçük bir pozitif direnç değeri girin.
