Seri Direnç Hesaplayıcı Nedir?
Dirençler uç uca bağlandığında ve her birinin üzerinden aynı akım geçtiğinde bu bağlantıya seri bağlantı denir. Seri bir devrenin toplam ya da eşdeğer direnci, devredeki tüm dirençlerin değerlerinin toplamına eşittir. Bu hesaplayıcı, beş adede kadar direnç değerini toplayarak sonucu ohm (Ω) cinsinden verir; böylece bir devreyi tasarlarken veya incelerken elle hesap yapma zahmetinden kurtulursunuz.
Nasıl Kullanılır?
Her direncin değerini ohm cinsinden girin. R1 ve R2 zorunludur; R3, R4 ve R5 ise isteğe bağlıdır — devrenizde daha az direnç varsa bu alanları boş bırakın (veya sıfır yazın). Hesapla düğmesine bastığınızda araç, toplam seri direnci ve girdiğiniz değerlerin yer aldığı bir döküm tablosunu gösterir.
Formülün Açıklaması
Kullanılan temel denklem şudur:

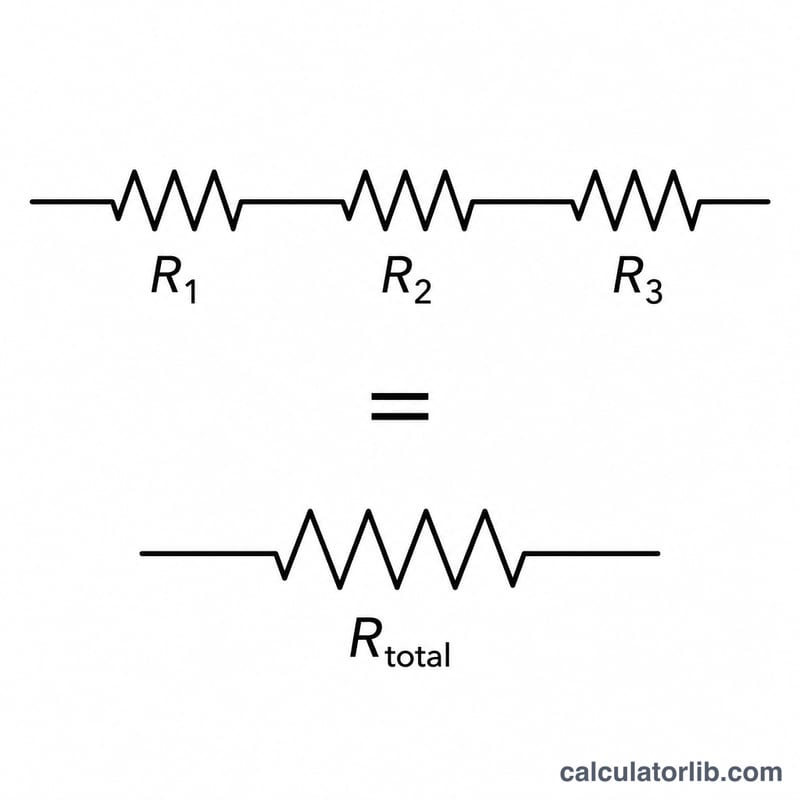

$$R_{\text{toplam}} = \text{R1} + \text{R2} + \ldots + \text{Rn}$$
Seri bağlı dirençlerin üzerinden aynı akım geçtiği için üzerlerine düşen gerilimler birbirine eklenir (Kirchhoff gerilim yasası); bu da dirençlerin doğrudan toplanması anlamına gelir. Eşdeğer direnç her zaman zincirdeki en büyük tekil dirençten daha büyüktür — bu, paralel bağlantının tam tersidir.
Örnek Hesaplama

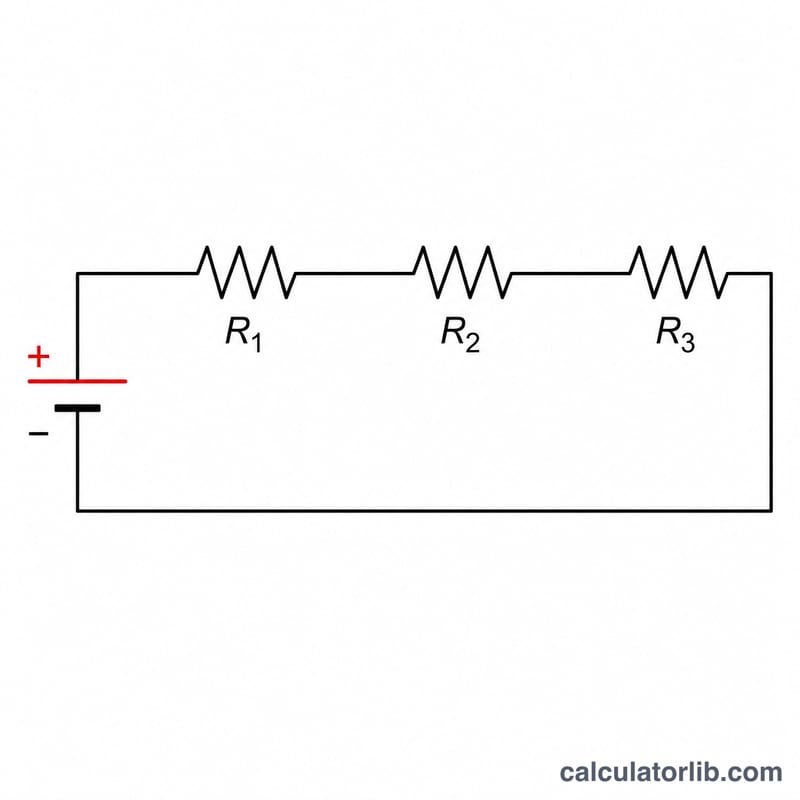

Diyelim ki üç direnci seri bağladınız: 100 Ω, 220 Ω ve 330 Ω. Toplam direnç şöyle olur:
$$100 + 220 + 330 = 650 \ \Omega$$
Bu diziyi 9 V'luk bir kaynağa bağlasaydınız, akım \(I = V / R = 9 / 650 \approx 0{,}0138\ \text{A}\) (13,8 mA) olurdu.
Sıkça Sorulan Sorular
Dirençlerin sıralaması önemli mi? Hayır. Toplama işlemi değişme özelliğine sahip olduğundan, dirençler zincirde hangi sırayla yer alırsa alsın toplam direnç aynı kalır.
Bu hesaplama paralel dirençlerden nasıl farklı? Paralel bağlantıda değerlerin terslerini toplarsınız (\(1/R_{\text{toplam}} = 1/R1 + 1/R2 + \ldots\)) ve sonuç her zaman en küçük dirençten daha küçük çıkar. Seri bağlantıda ise değerleri doğrudan toplarsınız ve sonuç daha büyük olur.
Yalnızca iki direncim varsa ne yapmalıyım? Sadece R1 ve R2 alanlarını doldurun, geri kalanını boş bırakın — boş bırakılan isteğe bağlı alanlar sıfır kabul edilir ve toplamı etkilemez.
