Solenoid Endüktansı Hesaplayıcısı Nedir?

Solenoid, sıkı bir sarmal şeklinde sarılmış tel bobinidir. İçinden akım geçtiğinde manyetik alanda enerji depolar; bu özellik endüktans (L) ile ölçülür ve birimi henry'dir (H). Bu hesaplayıcı, uzun ve hava çekirdekli bir solenoidin endüktansını üç basit geometrik büyüklükten tahmin eder: sarım sayısı, kesit alanı ve bobin uzunluğu.

Nasıl Kullanılır?

Telin sarım sayısını (\(N\)), bobinin metrekare cinsinden kesit alanını (\(A\)) ve sargının metre cinsinden toplam uzunluğunu (\(l\)) girin. Hesaplayıcı endüktansı henry biriminde verir; ayrıca kolaylık olması için milihenry (mH) ve mikrohenry (µH) cinsine de çevirir.

Formülün Açıklaması

Endüktans şu şekilde hesaplanır:

$$L = \frac{\mu_0 \, N^{2} \cdot A}{l}$$

Burada \(\mu_0 = 4\pi \times 10^{-7}\ \text{H/m}\), boşluğun manyetik geçirgenliğidir. Endüktans, sarım sayısının karesiyle orantılı olarak artar, kesit alanı büyüdükçe yükselir ve bobin uzadıkça azalır. Bu "ideal solenoid" formülü, uzunluğun çaptan çok daha büyük olduğunu ve çekirdeğin manyetik olmadığını (hava) varsayar. Ferromanyetik çekirdekler için sonucu bağıl manyetik geçirgenlik \(\mu_r\) ile çarpın.

Reklam

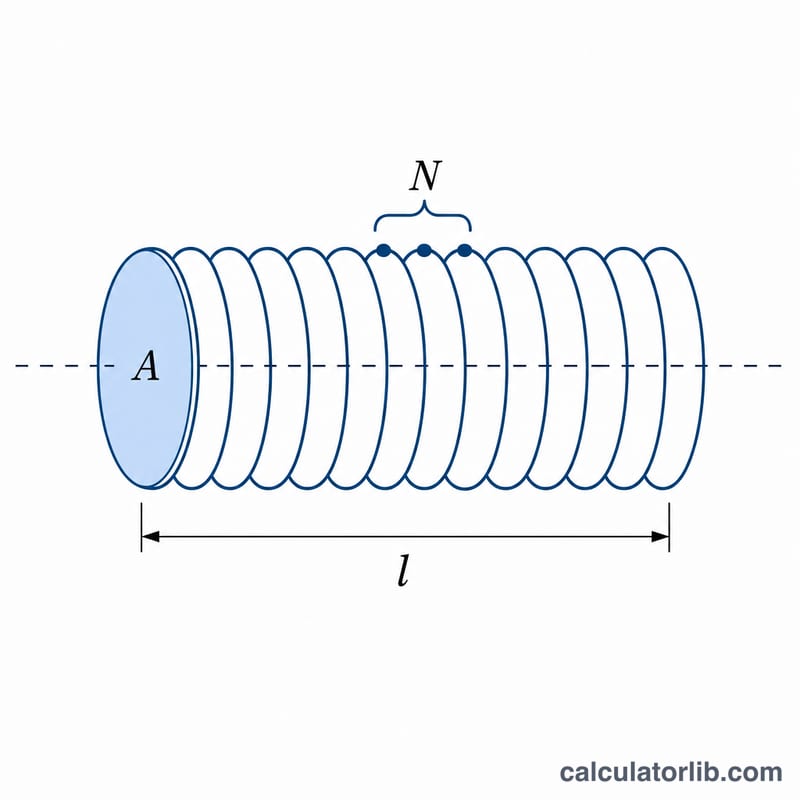

Uzunluğu boyunca sarılmış tel sarımlarını gösteren silindirik solenoid bobinin kesiti
Sarım sayısı \(N\), kesit alanı \(A\) ve uzunluğu \(l\) ile tanımlanan bir solenoid.

Örnek Çözüm

Diyelim ki bir bobinin \(N = 100\) sarımı, \(A = 0{,}001\ \text{m}^2\) kesit alanı ve \(l = 0{,}1\ \text{m}\) uzunluğu var. Bu durumda:

$$L = \frac{(4\pi \times 10^{-7})(100^{2})(0{,}001)}{0{,}1} = \frac{(1{,}2566 \times 10^{-6})(10000)(0{,}001)}{0{,}1} \approx 1{,}2566 \times 10^{-4}\ \text{H} \approx 0{,}1257\ \text{mH} \approx 125{,}7\ \text{µH}$$

Yaygın Çekirdek Malzemelerinin Bağıl Manyetik Geçirgenliği

Hava çekirdekli formül \(L = \mu_0 N^2 A / l\), \(\mu_0\) yerine \(\mu_0 \mu_r\) yazılarak manyetik çekirdek için ölçeklenebilir. Tablo, yaygın malzemeler için yaklaşık bağıl manyetik geçirgenlik \(\mu_r\) (birimsiz) değerlerini vermektedir.

Malzeme Yaklaşık bağıl manyetik geçirgenlik µr
Hava / boşluk ≈ 1
Alüminyum ≈ 1.00002
Ferrit (MnZn) ≈ 750 – 15,000
Ferrit (NiZn) ≈ 15 – 1,500
Yumuşak demir ≈ 200 – 5,000
Silisyumlu çelik ≈ 1,500 – 7,000
Mu-metal ≈ 20,000 – 100,000

Not: Bunlar geniş, yaklaşık aralıklardır. Gerçek değerler belirli sınıfa, frekansa, sıcaklığa ve manyetik alan şiddetine bağlıdır. Çekirdek ayrıca yüksek akımda doyuma ulaşır; bundan sonra geçirgenliği keskin biçimde düşer ve basit doğrusal model artık geçerli olmaz. Bu hesap makinesi hava çekirdeği varsayar (µr ≈ 1).

Endüktans Birim Dönüşümleri

Formül, alan m², uzunluk m ve \(\mu_0 = 4\pi \times 10^{-7}\) H/m olduğunda endüktansı henry (H) cinsinden verir. Girdilerinizi önce SI birimlerine dönüştürün.

Endüktans birimleri

Birim Eşdeğeri
1 H 1,000 mH = 106 µH = 109 nH
1 mH 10-3 H = 1,000 µH
1 µH 10-6 H = 1,000 nH
1 nH 10-9 H

Alan dönüşümleri

Birim m² cinsinden
1 cm² 1 × 10-4 m²
1 mm² 1 × 10-6 m²

Uzunluk dönüşümleri

Birim m cinsinden
1 cm 0.01 m
1 mm 0.001 m
1 in 0.0254 m

Çapa göre alan

Çap \(d\) olan dairesel bir bobin için:

$$A = \frac{\pi d^2}{4}$$

Örnek: \(d = 0.02\) m için \(A = \pi (0.02)^2 / 4 \approx 3.142 \times 10^{-4}\) m².

Reklam

Endüktans Sarım Sayısı, Alan ve Uzunlukla Nasıl Değişir

Referans: \(N = 100\), \(A = 0.001\) m², \(l = 0.1\) m, dolayısıyla

$$L = \frac{4\pi \times 10^{-7} \cdot 100^2 \cdot 0.001}{0.1} \approx 1.257 \times 10^{-4}\text{ H}$$

Bu değer 125.7 µH'dir. Endüktans \(N^2\) ve \(A\) ile orantılı, \(l\) ile ters orantılı olarak değişir.

Senaryo N A (m²) l (m) Endüktans L Ölçekleme faktörü
Referans 100 0.001 0.1 ≈ 125.7 µH ×1
Sarım sayısı iki katı 200 0.001 0.1 ≈ 502.7 µH ×4
Alan iki katı 100 0.002 0.1 ≈ 251.3 µH ×2
Uzunluk iki katı 100 0.001 0.2 ≈ 62.8 µH ×0.5
Sarım sayısı yarısı 50 0.001 0.1 ≈ 31.4 µH ×0.25
Ferrit çekirdek, µr = 1000 (idealleştirilmiş) 100 0.001 0.1 ≈ 125.7 mH ×1000

Ferrit satırı, hava çekirdeği sonucunu \(\mu_r\) ile çarpan idealleştirilmiş bir tahmindir. Gerçek bir çekirdeğin uzunluğu sonludur, doyuma ulaşabilir ve geçirgenliği frekans ile akıma bağlı olarak değişir; bu nedenle gerçek endüktans genellikle daha düşüktür.

Sıkça Sorulan Sorular

Demir çekirdekli bobinler için de geçerli mi? Doğrudan değil. Bu formül hava çekirdekleri içindir. Manyetik çekirdekler için sonucu çekirdeğin bağıl manyetik geçirgenliğiyle çarpın.

Hangi birimleri kullanmalıyım? SI birimlerini kullanın; alan için metrekare, uzunluk için metre. Böylece endüktansı henry cinsinden elde edersiniz.

Neden uzun bir bobin gerekiyor? Formül, içeride düzgün (homojen) bir manyetik alan varsayar; bu da en iyi uzunluğun çaptan çok daha büyük olduğu durumda geçerlidir. Kısa bobinlerde kenar etkileri endüktansı düşürür.
