Yan Rüzgar Hesaplama Aracı Nedir?

Yan rüzgar hesaplama aracı, bildirilen rüzgarı piste göre iki bileşene ayırır: piste dik esen yan rüzgar bileşeni ve pist eksenine göre esen karşı veya arka rüzgar bileşeni. Pilotlar bu değerleri, kalkış veya inişin uçağın test edilmiş yan rüzgar limiti içinde kalıp kalmadığına karar vermek ve yer hızı ile gereken kontrol girdilerini öngörmek için kullanır. Bu araç dünya genelinde kullanılır ve standart havacılık kurallarını izler — rüzgar hızı knot cinsinden, tüm yönler ise manyetik ya da gerçek (true) derece olarak ifade edilir (kullandığınız bilgi kaynağıyla tutarlı olun).

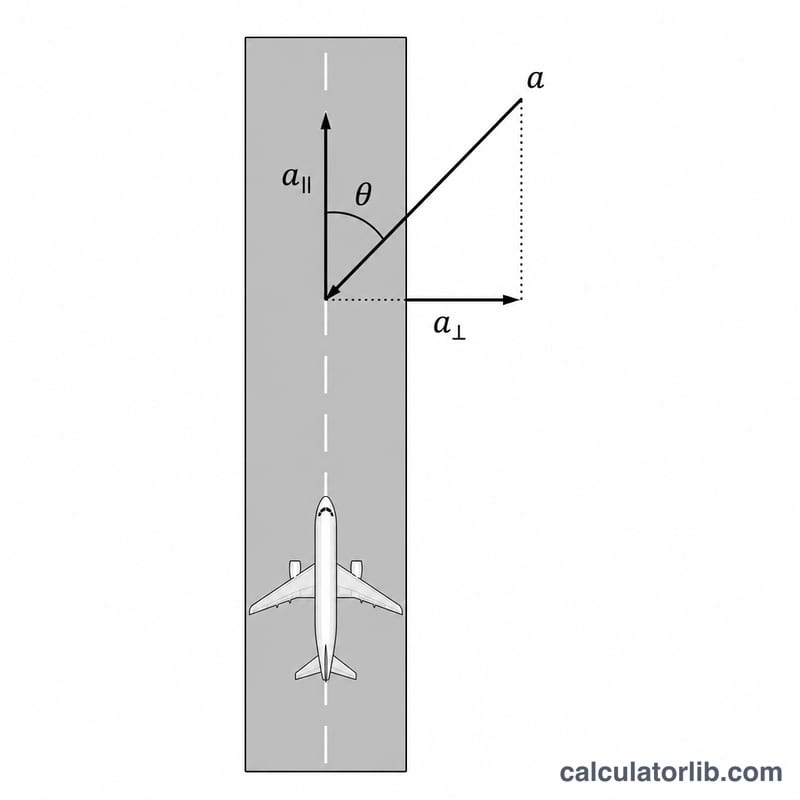

Rüzgâr okunun karşıdan rüzgâr ve yan rüzgâr bileşenlerine ayrıldığı pistin üstten görünümü
Rüzgâr vektörü, karşıdan rüzgâr bileşenine (pist boyunca) ve yan rüzgâr bileşenine (piste dik) ayrılır.

Nasıl Kullanılır?

  • Rüzgar hızı – bildirilen rüzgar hızını knot cinsinden girin.
  • Rüzgar yönü – rüzgarın geldiği yön, derece cinsinden (000–360).
  • Pist başlığı – pistin manyetik başlığı, derece cinsinden (örneğin Pist 09 = 090°).

Hesaplayıcı; yan rüzgar bileşenini, karşı rüzgar bileşenini (pozitif) veya arka rüzgarı (negatif) ve rüzgarın pistle yaptığı açıyı verir. Bu değerleri uçağınızın el kitabında belirtilen azami test edilmiş yan rüzgar ve arka rüzgar limitleriyle karşılaştırın.

Formül Açıklaması

Önce rüzgar ile pist arasındaki açıyı bulun:

  • Açı = Rüzgar yönü − Pist başlığı (0–180° aralığına normalize edilir)
  • Yan rüzgar = Rüzgar hızı × sin(açı)
  • Karşı rüzgar = Rüzgar hızı × cos(açı)

$$\text{Yan rüzgar} = V \cdot \sin(\theta) \qquad \text{Karşı rüzgar} = V \cdot \cos(\theta)$$

Pozitif kosinüs sonucu karşı rüzgar, negatif sonuç ise arka rüzgar anlamına gelir. Sinüs terimi her zaman pozitif bir yan rüzgar büyüklüğü olarak ele alınır; yönü (sol ya da sağ) rüzgarın hangi taraftan estiğine göre belirlenir.

Reklam

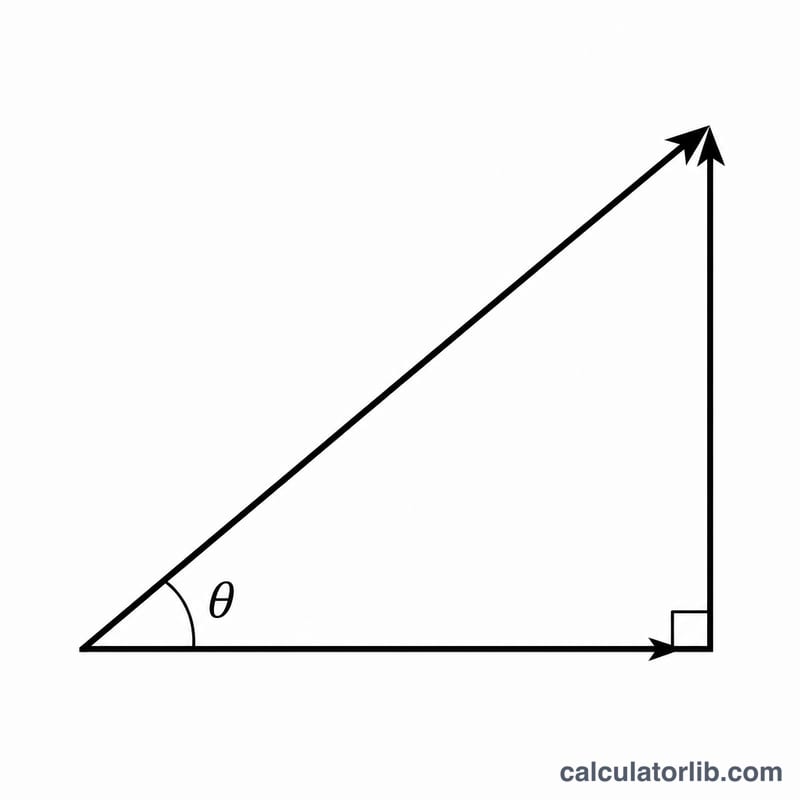

Rüzgâr hızını hipotenüs, sinüs ve kosinüs bileşenlerini dik kenarlar olarak gösteren dik üçgen
Trigonometri: yan rüzgâr açının sinüsünü, karşıdan rüzgâr ise kosinüsünü kullanır.

Örnek Hesaplama

Diyelim ki rüzgar 120°'den 20 knot esiyor ve Pist 09'a (başlık 090°) iniş yapıyorsunuz. Rüzgarın pistle yaptığı açı \(120 - 90 = 30°\)'dir.

  • Yan rüzgar = \(20 \times \sin(30°) = 20 \times 0{,}5 = \) 10 knot
  • Karşı rüzgar = \(20 \times \cos(30°) = 20 \times 0{,}866 = \) 17,3 knot

Yani 10 knotluk yan rüzgar ve 17,3 knotluk karşı rüzgarınız var — çoğu hafif uçağın limitlerinin epeyce altında.

Rüzgâr Enine Bileşeniniz Sonucunu Yorumlama

Maksimum gösterilen rüzgâr enine bileşeni bir sınırlamaya eşit değildir

Çoğu hafif uçak el kitabı bir "maksimum gösterilen rüzgâr enine bileşeni" yayınlar. Amerika Birleşik Devletleri sertifikasyon kuralları altında 14 CFR Bölüm 23'te, üretici iniş yapılandırmasında stol hızının en az %20'si olan en az \(0.2\,V_{SO}\) ile bir 90° rüzgâr enine bileşeninde tatmin edici yer işleme ve kontrol göstermesi gerekiyordu ve sertifikasyon sırasında gerçekten uçulan değer el kitabında görünen şeydir. Avrupa CS-23 eşdeğer bir gereksinim kullanır. Bu sayı bu nedenle bir gösteri — uçağın en azından o değere kadar kontrol edilebilir olduğunun kanıtı — ve çoğu Bölüm 23 uçağında Normal Prosedürler veya Genel bölümde yayınlanır; Bölüm 2, Sınırlamalar'da değil.

Bunun bağlayıcı olup olmadığı tamamen özel el kitabınıza ve işletme kurallarınıza bağlıdır: bazı üreticiler, çoğu taşıma kategorisi AFM'leri ve çoğu ticari operatör el kitapları bunu katı bir sınır olarak uygularlar ve uçuş okulları, sigortacılar ve şirket operasyon özellikleri sıklıkla daha düşük sınırları belirlerler. Her zaman kendi AFM/POH bölüm başlıklarınızı okuyun; genel durumun uçağınıza uygulanacağını varsaymayın.

Arka rüzgâr sınırları genellikle gerçek sınırlamalarıdır

Negatif baş rüzgârı sonucu bir arka rüzgâr bileşeni anlamına gelir. Gösterilen rüzgâr enine bileşeni rakamından farklı olarak, yayınlanan bir arka rüzgâr sınırı — hafif ve taşıma uçaklarında çok yaygın olarak 10 kt, bazı türler için 15 kt onaylanmış — normalde sertifikalı bir işletme sınırlamasıdır çünkü kalkış ve iniş performans veriler yalnızca o değere kadar üretilmiş ve doğrulanmıştır. Bir arka rüzgâr, hem kalkış koşusunu hem de iniş mesafesini önemli ölçüde uzatır: çoğu performans el kitabında kullanılan kaba bir planlama kılavuzu, her bir düğüm arka rüzgârın kabaca çeşitli baş rüzgârı yardımı kadar zarar verdiğidir. Uçağın gerçek performans tablolarını kullanın; bunlar genellikle baş rüzgârından daha arka rüzgâr için ayrı, daha dik düzeltme çizgilerine sahiptir.

Rüzgâr esmelerini değerlendirin, sadece sabit rüzgârı değil

Rüzgâr bir esme ile rapor edilirse (örneğin 21015G27KT), bileşenleri iki kez hesaplayın — bir kez sabit hızla ve bir kez esme değeriyle — ve esme sonucu etrafında planlayın. Aralarındaki fark esme faktörüdür; yaygın bir teknik, yaklaşım hızına esme faktörünün kabaca yarısını eklemektir ancak doğru katkı, AFM'nizin veya operatör prosedürünün belirttiği şeydir. Esinti ve değişken rüzgârlar, bildirilen yönün bir ortalama olduğu anlamına gelir: anlık rüzgâr enine bileşeni, hesaplanan değerinizi her iki yönde de aşabilir.

Rüzgâr yönü ve pist başlığının aynı referansı kullandığından emin olun

Hesaplama iki yönü çıkarır, bu nedenle her ikisi de aynı kuzeyin ölçülmelidir. Amerika Birleşik Devletleri ve çoğu ICAO devletinde, kule tarafından iletilen ve ATIS/ASOS ses yayınlarına dahil edilen rüzgârlar manyetik kuzeye referans alınır, yazılı METAR/TAF metnindeki rüzgârlar ve çoğu üst rüzgâr ve model tahmin ürünleri ise gerçek kuzeye referans alınır. Pist numaraları manyetik başlığa dayanır (en yakın 10°'ye yuvarlanır), bu nedenle kule/ATIS rüzgârları pist numarasıyla doğal olarak eşleşir. Kodlanmış bir METAR veya tahmin edilen rüzgâr kullanırsanız, önce yerel manyetik sapma için düzeltme yapın — varyasyonun 10–20° veya daha fazla olduğu alanlarda, bu düzeltmeyi atlamak, hesaplanan enine rüzgârı birkaç düğüm kadar değiştirebilir. Ayrıca pist göstergeleri manyetik sapma kayması sırasında periyodik olarak yeniden numaralandırıldığını ve bir pistin gerçek başlığının numarası on ile çarpıdan belirgin şekilde farklı olabileceğini de unutmayın.

Yüzey durumu kullanılabilir olanı değiştirir

Gösterilen rakam, kuru, asfaltlı bir pisti varsayar. Islak, bataklık kapalı, karla kaplı veya buzlu bir yüzeyde, lastik viraj kuvveti fren sürtünmesiyle düşer, bu nedenle rollout sırasında gerçekten kontrol edilebilen enine rüzgâr daha düşüktür — birçok operatör, bildirilen fren eylemi tarafından azaltılmış enine rüzgâr değerleri yayınlarlar ve kontamine pist enine rüzgâr sınırı kuru değerin yarısı mertebesinde olması olağan bir durumdur. Çim, çakıl, dar bir pist, ağır veya hafif yükleme, yüksek yoğunluk irtifaı ve kısa finalda mekanik türbülans üreten engeller veya arazi, tümü pratik güvenlik paylarını daha da azaltır.

Kim karar verir

Bu hesap makinesi sadece geometriyi çözer. Belirli bir yaklaşım veya kalkışın uygun olup olmadığını değerlendiremez ve değerlendiremez. Herhangi bir yayınlanan sınır veya gösterilen değerin yorumlanması ve bir uçuşun gerçekleştirilmesi, devamı veya durdurulması kararı, pilot komutada kalır ve uçağın onaylı Uçuş El Kitabını, geçerli işletme yönetmeliklerini, şirket prosedürlerini ve kendi yeterliğini ve uzmanlığını uygular. Çıktıyı bu hükme bir giriş olarak ele alın, yetki olarak değil.

Reklam

Temel Terimler ve Değişkenler

Terim Sembol / birim Anlam
Rüzgâr hızı \(V\), knots (kt) Yüzey rüzgârının sabit (ortalama) hızı. Bir düğüm saatte bir deniz mili, 1.852 km/s veya yaklaşık 1.151 mph'dir. Dünya çapında havacılık rüzgâr raporları normalde düğümde, ancak bazı devletler saniye başına metre veya km/saat cinsinden rapor ederler — bir değer girmeden önce birimleri kontrol edin.
Rüzgâr yönü derece, 001–360 Rüzgârın doğru estiği yön, estiği yön değil. "Rüzgâr 270 15'te" batıdan doğuya hareket eden havayı ifade eder. 360 tam kuzeydən bir rüzgâr için kullanılır; 000 sakinlik için ayrılmıştır.
Pist başlığı derece manyetik Pistin merkez çizgisi yönü. Pist göstergesi, en yakın 10°'ye yuvarlanmış ve 10'a bölünen manyetik başlıktır, bu nedenle pist 27 ≈ 270° ve pist 04 ≈ 040°. Gerçek merkez çizgisi, yuvarlama nedeniyle göstergeden 5°'ye kadar farklı olabilir, artı son yeniden numaralandırmadan bu yana herhangi bir sapma.
Rüzgâr açısı \(\theta\), derece \(\theta = \text{rüzgâr yönü} - \text{pist başlığı}\). İşaret size yanı söyler: pozitif bir açı (pist merkez çizgisinin sağından rüzgâr) sağ enine rüzgârı verir, negatif bir açı sol enine rüzgârını verir. ±90°'yi aşan açılar arka rüzgâr bileşenini gösterir.
Rüzgâr enine bileşeni kt \(V \sin\theta\) — pistin dik açılı hareket eden rüzgârın parçası. Bu, merkez çizgiyi izlemek için dümen ve rüzgâra doğru kanatçık (veya crab pozisyonu) ile karşı konulması gereken şeydir. Genellikle mutlak bir değer olarak alıntılanır; işaret sadece sol veya sağı tanımlar.
Baş rüzgârı bileşeni kt \(V \cos\theta\) pozitif olduğunda — kalkış veya iniş yönüne karşı gelen rüzgârın parçası. Yer hızını azaltır, kalkış ve iniş mesafelerini kısaltır ve yer üzerindeki yaklaşım yolunu diker.
Arka rüzgâr bileşeni kt Negatif bir baş rüzgârı bileşeni. Yer hızını artırır ve kalkış ve iniş mesafelerini uzatır ve normalde yayınlanan işletme sınırına tabidir (yaygın olarak 10 kt, uçağa özel).
Maksimum gösterilen rüzgâr enine bileşeni kt Türün uçuş yaptığı ve sertifikasyon sırasında kontrol edilebilir olduğu gösterilen 90° rüzgâr enine bileşeni. ABD 14 CFR Bölüm 23 (ve EASA CS-23) altında gösteri en az \(0.2\,V_{SO}\) bileşeninde olması gerekiyordu. POH/AFM'de yayınlanır ve üretici, el kitabı ve uçuşa uygulanan işletme kurallarına bağlı olarak işletme sınırlaması olabilir veya olmayabilir.
\(V_{SO}\) kt (CAS) İniş yapılandırmasında maksimum iniş ağırlığında stol hızı veya minimum sabit uçuş hızı — hava hızı göstergesinde beyaz yayın altı. Yukarıdaki kurallarda minimum enine rüzgâr gösterimi değerini ayarlar.
Esme faktörü kt 21015G27KT gibi bir raporda esme hızı ile sabit rüzgâr hızı arasındaki fark (sabit 15 kt, esmeler 27 kt, esme faktörü 12 kt). Bileşenleri esme değerinde ve sabit değerde hesaplayın; esmeler için yaklaşım hızı katkıları AFM veya operatör prosedürleri tarafından belirtilir.
Manyetik sapma derece doğu veya batı Gerçek kuzey ile manyetik kuzey arasındaki yerel açı. Gerçek bir rüzgâr yönünü manyetik'e dönüştürür: doğu sapması çıkarın, batı sapması ekleyin ("doğu en azıdır, batı en iyidir"). Sapma konuma bağlı olarak sıfıra yakından onlarca dereceye kadar değişir ve zamanla yavaş yavaş değişir.
METAR kodlanmış metin raporu Rutin hava alanı hava gözlemi, saatlik olarak yayınlanır. Rüzgâr grubu (örneğin 21015KT) kodlanmış metinde gerçek kuzeye referans alınır. ABD'de yön onlarca derece cinsinden verilir, bunu hız ve isteğe bağlı Gnn esmesi izler, ardından KT, MPS veya KMH.
ATIS / kule rüzgârı sözlü rapor ATIS'de yayınlanan veya ATC tarafından kalkış ve iniş için iletilen rüzgârlar, ABD ve çoğu ICAO devletinde manyetik kuzeye referans alınır, bu nedenle varyasyon düzeltmesi olmadan doğrudan pist göstergesi ile karşılaştırılabilir.
VRB (değişken) kodlanmış grup Yön 60° veya daha fazla farklı olduğunda ve hız 6 kt veya daha az olduğunda veya yön başka türlü belirlenemediğinde rapor edilir; örneğin VRB05KT kodlanmış. Değişken bir rüzgâr güvenilir bir tek açı vermez, bu nedenle ihtiyatlı varsayım, bildirilen tam hızın enine veya arka rüzgâr olarak hareket edebileceğidir. 180V240 gibi ayrı bir grup, daha güçlü rüzgârlar için varyasyon aralığını gösterir.
Sakinlik kodlanmış 00000KT Raporlama eşiğinin altındaki rüzgâr hızı (ABD uygulamasında 1 kt'den az), sakinlik olarak rapor edilir. Her iki bileşen o zaman etkin olarak sıfırdır ve pist seçimi hava alanının sakin rüzgâr pist prosedürünü izler.

Sıkça Sorulan Sorular

Tipik bir yan rüzgar limiti nedir? Birçok hafif uçak için azami test edilmiş yan rüzgar değeri 12–17 knot arasında belirtilir; ancak her zaman kendi uçağınızın uçuş el kitabını kontrol edin.

Bu sonuç kesin bir sınır mı? "Azami test edilmiş" yan rüzgar, yasal bir sınır değil test edilmiş bir değerdir; yine de bu değeri aşmak ileri düzey beceri ve sağlam muhakeme gerektirir.

Gerçek (true) mi yoksa manyetik yön mü kullanmalıyım? Hem rüzgarı hem de pisti aynı referansa göre değerlendirin. ATIS ve kule rüzgar bilgileri genellikle manyetiktir ve pist numaralarıyla uyumludur.
