kVA Hesaplama

kVA Hesaplama

Büyüyen AI Skill PRO

Hesaplamaya Girin

Formül

kVA=Gerilim (V)×Akım (A)1000\text{kVA} = \frac{\text{Gerilim (V)} \times \text{Akım (A)}}{1000}

Örnek

kVA=230×101000≈2\text{kVA} = \frac{230 \times 10}{1000} \approx 2
Kullanım istatistikleri

Reklam

Sonuç

Görünür Güç
2,3
kVA
Görünür güç (VA) 2.300 VA

Bu sayfadaki bir hatayı bildir

kVA Hesaplama Aracı Nedir?

Bu kVA hesaplama aracı, bir elektrik devresinin görünür gücünü gerilim ve akım değerlerinden bulur. Volt-amper (VA) ya da kilovolt-amper (kVA) cinsinden ifade edilen görünür güç, bir AC sistemde RMS gerilim ile RMS akımın çarpımıdır. Aktif güçten (kW) farklı olarak görünür güç, hem iş yapan gücü hem de endüktif ve kapasitif yüklerin ihtiyaç duyduğu reaktif gücü kapsar. İşte bu nedenle transformatörler, jeneratörler ve kesintisiz güç kaynakları (UPS) kVA cinsinden etiketlenir.

Nasıl Kullanılır?

Önce sisteminizin tek fazlı mı yoksa üç fazlı mı olduğunu seçin, gerilimi volt (V), akımı amper (A) cinsinden girin ve görünür gücü kVA olarak okuyun. Tek fazlı sistemlerde hesaplayıcı gerilimi akımla çarpar; üç fazlı sistemlerde ise üç hat iletkeni arasındaki faz ilişkisini hesaba katan \(\sqrt{3}\) (≈1,732) çarpanını da işin içine katar.

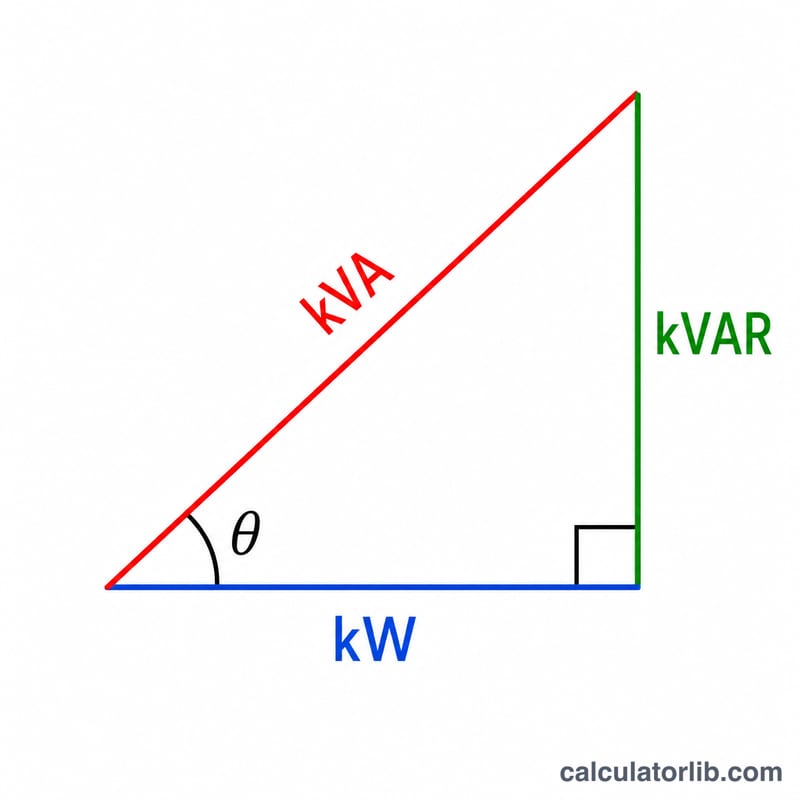

Görünür güç kVA, aktif güç kW ve reaktif güç kVAR'ı gösteren güç üçgeni
Güç üçgeni; görünür güç (kVA), aktif güç (kW) ve reaktif güç (kVAR) arasındaki ilişkiyi gösterir.

Formülün Açıklaması

Tek fazlı: $$\text{kVA} = \dfrac{V \times I}{1000}$$ Üç fazlı: $$\text{kVA} = \dfrac{\sqrt{3} \times V \times I}{1000}$$ burada V hatlar arası (faz-faz) gerilim, I ise hat akımıdır. 1000'e bölmek volt-amperi kilovolt-ampere çevirir. kVA'yı aktif güce (kW) dönüştürmek için sonucu güç faktörüyle (cos φ) çarpın.

Reklam

Örnek Hesaplama

Üç fazlı bir motor 400 V'ta çalışıyor ve 50 A çekiyor. Görünür güç $$= \dfrac{1{,}732 \times 400 \times 50}{1000} = \dfrac{34.640}{1000} \approx \textbf{34,64 kVA}$$ 230 V'ta 10 A çeken tek fazlı bir yük için ise $$\dfrac{230 \times 10}{1000} = \textbf{2,3 kVA}$$ bulunur.

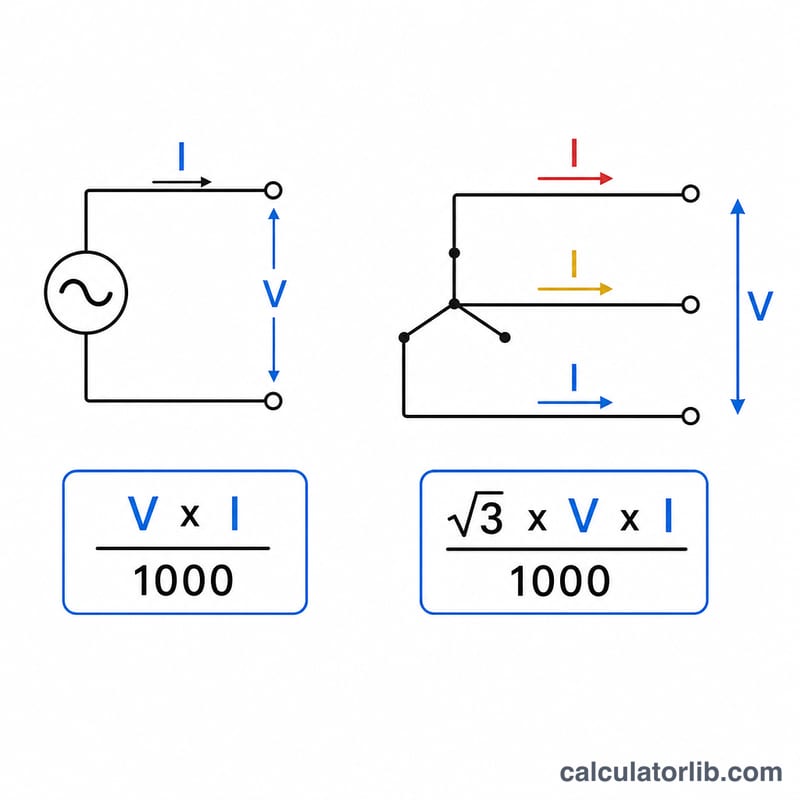

Gerilim ve akımla tek fazlı ve üç fazlı kVA formüllerini karşılaştıran şema
Tek fazlı ve üç fazlı devreler için görünür güç (kVA) formülleri.

Standart Gerilimler ve Tipik kVA Değerleri

Nominal besleme gerilimleri ve standart ekipman değerleri ülkeye ve standarda göre değişir (dünyanın çoğunda IEC, Kuzey Amerika'da IEEE/ANSI). Aşağıdaki tablolar yaygın karşılaşılan değerleri gösterir; evrensel bir kural değildir. Her zaman yerel yönetmelikleri ve ekipman etiketini kontrol edin.

Yaygın nominal sistem gerilimleri

Tür Nominal gerilim Yaygın kullanım yeri
Tek fazlı 120 V Kuzey Amerika (genel prizler)
Tek fazlı 230 V Avrupa ve dünyanın diğer birçok bölgesi (IEC 60038 nominal)
Tek fazlı 240 V Kuzey Amerika (bölünmüş faz, faz-faz); ayrıca birkaç ülkede nominal değer olarak kullanılır
Üç fazlı 208 V Kuzey Amerika (120/208 V sistemler, faz-faz)
Üç fazlı 380 V Bazı ülkeler ve eski tesisatlar
Üç fazlı 400 V Avrupa ve dünyanın diğer birçok bölgesi (400/230 V)
Üç fazlı 415 V Birkaç ülke, ör. Avustralya ve Hindistan (415/240 V)
Üç fazlı 480 V Kuzey Amerika (277/480 V endüstriyel ve ticari)

Üç fazlı gerilimler faz-faz değerleridir.

Tipik standart kVA değerleri

Ekipman Standart veya yaygın değerlere örnekler (kVA)
Üç fazlı dağıtım transformatörleri (IEC tarzı tercih edilen seri) 50, 100, 160, 250, 400, 630, 1000, 1600
Üç fazlı pad/kuru tip transformatörler (IEEE/ANSI tarzı, Kuzey Amerika) 15, 30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1000
Tek fazlı dağıtım transformatörleri (Kuzey Amerika) 10, 15, 25, 37.5, 50, 75, 100, 167
Jeneratör setleri (üreticiye göre değişir) ör. 25, 50, 75, 100, 150, 250, 500, 1000

Mevcut tam boyutlar üretici, bölge ve standarda bağlıdır; bu değerleri yalnızca genel bir rehber olarak kullanın.

Yaygın Yükler ve Gerilimler için kVA

Tek fazlı: \(\text{kVA} = \frac{V \times I}{1000}\). Üç fazlı (faz-faz gerilimi, dengeli yük): \(\text{kVA} = \frac{\sqrt{3} \times V \times I}{1000}\), burada \(\sqrt{3} \approx 1.732\). kW sütunları \(\text{kW} = \text{kVA} \times \text{PF}\) formülünü kullanır.

Faz Gerilim Akım Hesaplama kVA PF 0,8'de kW PF 0,9'da kW
Tek 120 V 20 A 120 × 20 / 1000 2.40 1.92 2.16
Tek 230 V 10 A 230 × 10 / 1000 2.30 1.84 2.07
Tek 230 V 32 A 230 × 32 / 1000 7.36 5.89 6.62
Tek 240 V 50 A 240 × 50 / 1000 12.00 9.60 10.80
Üç 208 V 100 A 1.732 × 208 × 100 / 1000 36.03 28.82 32.42
Üç 400 V 50 A 1.732 × 400 × 50 / 1000 34.64 27.71 31.18
Üç 415 V 100 A 1.732 × 415 × 100 / 1000 71.88 57.50 64.69
Üç 480 V 200 A 1.732 × 480 × 200 / 1000 166.28 133.02 149.65

400 V, 50 A üç fazlı satır için kontrol hesabı: \(\frac{1.732 \times 400 \times 50}{1000} = \frac{34641}{1000} \approx 34.64\) kVA. Değerler iki ondalık basamağa yuvarlanmıştır.

Reklam

kVA Sonucunu Yorumlama

kVA görünür güçtür: gerilim ile akımın çarpımıdır; bu akımın ne kadarının faydalı iş yaptığından bağımsızdır. Transformatörler, jeneratörler ve UPS sistemleri kVA cinsinden derecelendirilir, çünkü ısınma ve sargı sınırları yükün güç faktörüne (PF) değil, akım ve gerilime bağlıdır.

  • Gerçek güç: \(\text{kW} = \text{kVA} \times \text{PF}\).
  • Reaktif güç: \(\text{kVAR} = \sqrt{\text{kVA}^2 - \text{kW}^2}\).
  • Güç faktörü: \(\text{PF} = \frac{\text{kW}}{\text{kVA}}\), 0 ile 1 arasında bir değer.

Örnek: PF 0,8'de çalışan 100 kVA'lık bir besleme \(100 \times 0.8 = 80\) kW verir ve reaktif güç \(\sqrt{100^2 - 80^2} = \sqrt{3600} = 60\) kVAR'dır.

Düşük güç faktörü, aynı kW için daha fazla kVA gerektirir. 80 kW'lık bir yük için PF 0,8 \(80 / 0.8 = 100\) kVA gerektirirken, PF 0,95 yaklaşık \(80 / 0.95 \approx 84.2\) kVA gerektirir. Bu nedenle güç faktörünü iyileştirmek kapasite açabilir.

Ekipman değerleri genellikle hesaplanan yükün üzerinde bir pay içerir; motor kalkış akımları, gelecekteki büyüme, sıcaklık ve rakıma bağlı düşürme ve doğrusal olmayan yükler için. Payın büyüklüğü uygulamaya ve geçerli standartlara bağlıdır.

Bu genel bilgidir, mühendislik tasarım tavsiyesi değildir. Gerçek bir tesisat için ekipman boyutlandırmasını yetkin bir mühendis veya elektrikçiye yaptırın ve yerel yönetmelikleri kontrol edin.

Sıkça Sorulan Sorular

kVA ile kW arasındaki fark nedir? kVA görünür gücü, kW ise aktif (kullanılabilir) gücü ifade eder. \(\text{kW} = \text{kVA} \times \text{güç faktörü}\).

Üç fazda neden \(\sqrt{3}\) kullanılır? \(\sqrt{3}\) çarpanı, dengeli bir üç fazlı sistemde hatlar arası gerilim ile hat akımını toplam görünür güce bağlar.

Kullanılacak gerilim faz-faz mı yoksa faz-nötr mü? Yukarıdaki üç faz formülünde hatlar arası (faz-faz) gerilimi kullanın (örneğin 400 V veya 415 V).
