Công cụ này giúp được gì
Máy tính Manual J nhanh này đưa ra ước tính sơ bộ, gần đúng về công suất sưởi và làm mát cho một ngôi nhà hoặc một căn phòng, tính theo BTU mỗi giờ (BTU/giờ). Đây là công cụ đơn giản hóa dựa trên kinh nghiệm, lấy cảm hứng từ phương pháp ACCA Manual J được dùng phổ biến tại Mỹ. Một phép tính Manual J đầy đủ sẽ xét đến giá trị cách nhiệt R, tổn thất qua ống dẫn khí, lượng khí lọt vào, hướng nhà và nhiệt độ thiết kế của từng vùng — còn phiên bản này dùng cách tiếp cận gọn nhẹ để bạn nhanh chóng ước lượng kích cỡ thiết bị trước khi tham khảo ý kiến kỹ sư HVAC chuyên nghiệp.
Cách sử dụng
Nhập diện tích sàn cần điều hòa theo đơn vị foot vuông (sq ft), chọn mức độ khắc nghiệt của khí hậu phù hợp nhất với khu vực bạn ở, rồi thêm số lượng cửa sổ và số người thường có mặt trong nhà. Máy tính sẽ nhân diện tích với hệ số khí hậu, sau đó cộng thêm nhiệt sinh ra từ cửa sổ (khoảng 1.000 BTU/giờ mỗi cửa) và từ người ở (khoảng 600 BTU/giờ mỗi người). Kết quả tổng được hiển thị theo BTU/giờ và quy đổi sang "tấn" công suất (1 tấn = 12.000 BTU/giờ) để bạn dễ so sánh với thông số của thiết bị.
Giải thích công thức
Mô hình tính như sau:

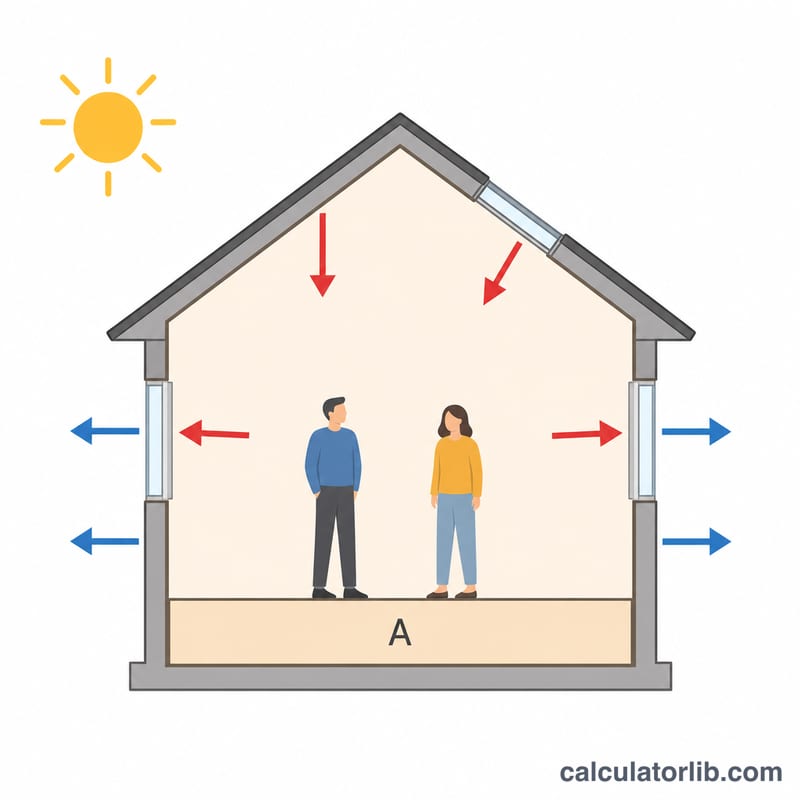

$$\text{BTU} = (\text{Diện tích} \times \text{Hệ số khí hậu}) + (\text{Số cửa sổ} \times 1000) + (\text{Số người} \times 600)$$Hệ số khí hậu dao động từ khoảng 20 BTU/sq ft ở các vùng ven biển ôn hòa lên tới 50 BTU/sq ft ở những vùng sa mạc cực nóng hoặc cực bắc lạnh giá. Cửa sổ là nguồn hấp thụ nhiệt mặt trời và thất thoát nhiệt đáng kể, còn mỗi người đều tỏa thêm nhiệt cơ thể, nên cả hai yếu tố này được cộng thêm vào công suất nền của lớp vỏ công trình.
Ví dụ minh họa
Một ngôi nhà rộng 1.500 sq ft ở vùng khí hậu trung bình (hệ số 30) với 10 cửa sổ và 3 người ở: công suất nền = \(1500 \times 30 = 45{,}000\) BTU/giờ; công suất từ cửa sổ = \(10 \times 1000 = 10{,}000\) BTU/giờ; công suất từ người ở = \(3 \times 600 = 1{,}800\) BTU/giờ. Tổng cộng:
$$\text{BTU} = 45{,}000 + 10{,}000 + 1{,}800 = 56{,}800 \ \text{BTU/giờ}$$tương đương khoảng 4,73 tấn:
$$\text{Tấn} = \frac{56{,}800}{12{,}000} \approx 4{,}73$$
Bảng tra cứu hệ số khí hậu
Máy tính nhân diện tích sàn với một hệ số khí hậu tính bằng BTU/giờ trên mỗi foot vuông. Các vùng dưới đây là ví dụ tại Hoa Kỳ, và việc ghép với vùng khí hậu chỉ mang tính gần đúng. Khí hậu thực tế có thể khác nhau rất nhiều bên trong cùng một vùng.
| Hệ số khí hậu (BTU/giờ trên mỗi foot vuông) | Mức độ | Các vùng ví dụ tại Hoa Kỳ | Vùng khí hậu IECC/ACCA gần đúng |
|---|---|---|---|
| 20 | Ven biển ôn hòa | Ven biển California, ven biển Tây Bắc Thái Bình Dương | Hải dương (3C, 4C) |
| 30 | Trung bình | Trung Đại Tây Dương, Trung Tây phía nam, phần lớn miền Tây nội địa | 3 đến 4 (A/B) |
| 40 | Nóng hoặc lạnh | Vùng Duyên hải Vịnh và Đông Nam (chủ yếu làm lạnh); Thượng Trung Tây và New England (chủ yếu sưởi ấm) | 1 đến 2 (nóng), 5 đến 6 (lạnh) |
| 50 | Cực đoan | Sa mạc Tây Nam; các bang cực bắc và Alaska | 2B (nóng-khô), 7 đến 8 (rất lạnh) |
Lưu ý: Đây là các giá trị theo kinh nghiệm thông thường. Chúng không được suy ra từ nhiệt độ thiết kế địa phương, mức cách nhiệt, rò rỉ không khí hay bức xạ mặt trời, là những yếu tố mà một phép tính ACCA Manual J thực tế sử dụng.
So sánh tải nhiệt giữa các ngôi nhà mẫu
Mỗi hàng sử dụng \(\text{BTU/giờ} = \text{Diện tích} \times \text{Khí hậu} + \text{Cửa sổ} \times 1000 + \text{Người ở} \times 600\). Số tấn bằng BTU/giờ chia cho 12.000.
| Ngôi nhà | Diện tích (sq ft) | Hệ số khí hậu | Cửa sổ | Người ở | Phép tính | Tổng BTU/giờ | Tấn |
|---|---|---|---|---|---|---|---|
| Căn hộ ôn hòa | 800 | 20 | 5 | 2 | 16.000 + 5.000 + 1.200 | 22.200 | 1,85 |
| Nhà trung bình | 1.500 | 30 | 8 | 3 | 45.000 + 8.000 + 1.800 | 54.800 | 4,57 |
| Nhà khí hậu nóng | 2.500 | 40 | 14 | 4 | 100.000 + 14.000 + 2.400 | 116.400 | 9,70 |
| Nhà khí hậu cực đoan | 2.000 | 50 | 12 | 4 | 100.000 + 12.000 + 2.400 | 114.400 | 9,53 |
Các kết quả lớn hơn cao hơn nhiều so với nhu cầu của hầu hết các ngôi nhà thực tế có cùng quy mô, cho thấy một quy tắc kinh nghiệm đơn giản có thể bảo thủ đến mức nào. Hãy xem chúng như các con số sàng lọc ở ngưỡng trên.
Diễn giải kết quả của bạn
Một tấn làm lạnh tương đương 12.000 BTU/giờ. Thiết bị dân dụng tại Hoa Kỳ thường được bán với các công suất danh định 1,5; 2; 2,5; 3; 3,5; 4 và 5 tấn. Để sử dụng kết quả của bạn, hãy chia tổng BTU/giờ cho 12.000 và so sánh với các công suất đó. Ví dụ, 22.200 BTU/giờ tương đương khoảng 1,85 tấn, gần với mức 2 tấn. Kết quả trên 5 tấn thường có nghĩa là quy tắc kinh nghiệm đang ước tính quá cao, hoặc ngôi nhà có thể cần nhiều hệ thống hoặc nhiều vùng điều hòa.
Vì sao việc chọn công suất quan trọng
- Thiết bị quá lớn nhanh chóng đạt đến nhiệt độ cài đặt trên bộ điều nhiệt rồi tắt (chu kỳ ngắn). Điều này loại bỏ ít độ ẩm hơn, nên ngôi nhà có thể cảm giác ẩm ướt, dính. Nó cũng gây ra nhiệt độ không đồng đều, tiếng ồn lớn hơn và hao mòn nhiều hơn các linh kiện.
- Thiết bị quá nhỏ không thể giữ nhiệt độ trong nhà ở mức cài đặt trong điều kiện thời tiết thiết kế, chẳng hạn những ngày nóng nhất hoặc lạnh nhất mà hệ thống được thiết kế để xử lý. Nó cũng có xu hướng chạy gần như liên tục.
Giới hạn của ước tính này
Một phép tính Manual J đầy đủ tính đến cách nhiệt, loại và hướng cửa sổ, rò rỉ không khí, hệ thống ống gió, che nắng và nhiệt độ thiết kế địa phương. Phép tính này thường cho tải nhiệt thấp hơn nhiều so với các quy tắc kinh nghiệm như quy tắc này, đặc biệt đối với các ngôi nhà mới hơn, được cách nhiệt tốt hơn. Công cụ này chỉ là một ước tính sàng lọc sơ bộ. Nó không thay thế cho phép tính tải nhiệt ACCA Manual J chuyên nghiệp, lựa chọn thiết bị Manual S và thiết kế ống gió Manual D. Hãy nhờ một nhà thầu HVAC có chuyên môn thực hiện các bước này trước khi mua thiết bị.
Câu hỏi thường gặp
Công cụ này có thay thế được Manual J thực thụ không? Không. Bạn chỉ nên dùng nó để lập kế hoạch ban đầu; một nhà thầu được chứng nhận cần thực hiện phép tính Manual J đầy đủ trước khi bạn mua thiết bị.
"Tấn" ở đây nghĩa là gì? Đó là đơn vị công suất HVAC, bằng 12.000 BTU/giờ — bắt nguồn từ khả năng làm mát tương đương với việc làm tan một tấn nước đá trong một ngày.
Công cụ này có dùng được ngoài nước Mỹ không? Các hệ số khí hậu và quy ước BTU/tấn ở đây tuân theo thông lệ Mỹ/ACCA. Nhiều khu vực khác (kể cả Việt Nam) thường dùng đơn vị kW (\(1\ \text{kW} \approx 3{,}412\) BTU/giờ), và ở Việt Nam điều hòa cũng hay được rao theo "ngựa" (HP). Hãy lưu ý quy đổi đơn vị và tiêu chuẩn địa phương khi áp dụng.
