Công Cụ Tính Lưu Lượng Dòng Chảy Trong Ống Theo Đường Kính & Vận Tốc

Công Cụ Tính Lưu Lượng Dòng Chảy Trong Ống Theo Đường Kính & Vận Tốc

Dẫn đầu AI Skill PRO

Nhập phép tính

Công thức

Q=π4·(Đường kính (m))2·Vận tốc (m/s)Q = \frac{\pi}{4} \cdot \left(\text{Đường kính (m)}\right)^{2} \cdot \text{Vận tốc (m/s)}
Thống kê sử dụng

Quảng cáo

Kết quả

Lưu lượng thể tích
0,015708
mét khối trên giây (m³/s)
Diện tích mặt cắt ngang 0,007854 m²
Lưu lượng 15,708 L/s
Lưu lượng 56,55 m³/h

Báo lỗi nội dung trang này

Công cụ này dùng để làm gì

Công cụ giúp bạn tính lưu lượng thể tích (Q) của chất lỏng chảy qua một đường ống tròn. Chỉ cần nhập đường kính trong của ống và vận tốc dòng chảy trung bình, bạn sẽ có ngay lưu lượng được thể hiện theo mét khối trên giây (m³/s), lít trên giây (L/s) và mét khối trên giờ (m³/h). Công cụ áp dụng cho nước và mọi chất lỏng không nén được, phù hợp cho kỹ sư, thợ ống nước, người thiết kế hệ thống HVAC và sinh viên ở khắp nơi. Phép tính dùng hệ đơn vị SI nhất quán nên có thể áp dụng ở bất cứ đâu.

Giải thích công thức

Lưu lượng bằng diện tích mặt cắt ngang của ống nhân với vận tốc trung bình:

$$Q = \frac{\pi \cdot D^{2}}{4} \cdot v$$

Số hạng \(\pi D^{2}/4\) chính là diện tích hình tròn có đường kính \(D\). Khi nhân diện tích này với vận tốc \(v\), ta được thể tích chất lỏng đi qua một mặt cắt trong mỗi đơn vị thời gian. Hãy giữ đơn vị thống nhất: dùng mét cho \(D\) và mét trên giây cho \(v\) để có kết quả trực tiếp theo m³/s.

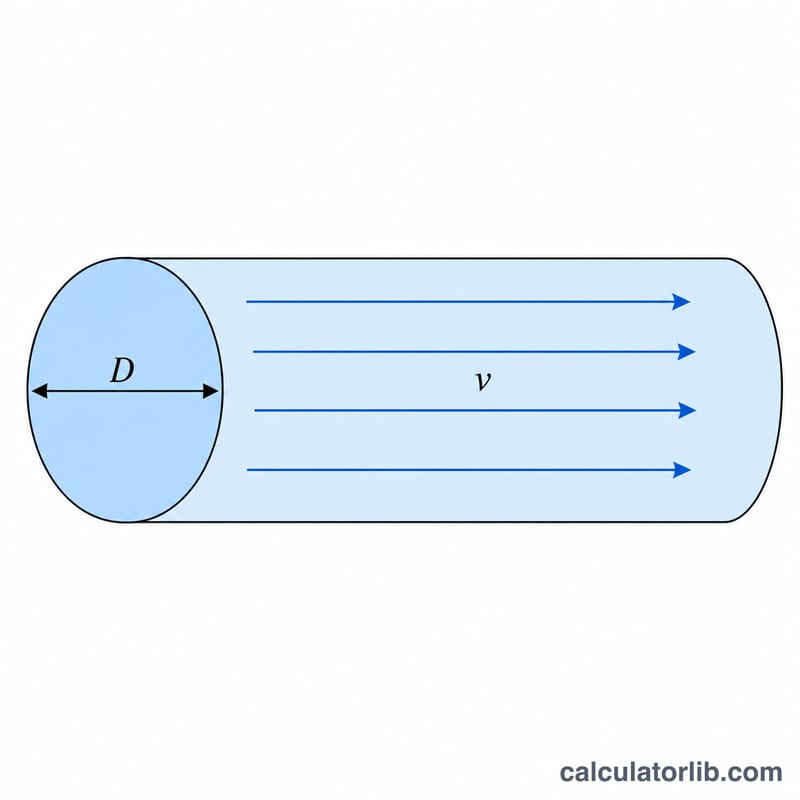

Mặt cắt ngang của ống thể hiện đường kính và mũi tên vận tốc
Lưu lượng bằng diện tích mặt cắt ngang hình tròn của ống nhân với vận tốc dòng chảy.

Cách sử dụng

1. Nhập đường kính trong của ống tính bằng mét (ví dụ, ống 100 mm = 0,1 m). 2. Nhập vận tốc dòng chảy trung bình tính bằng mét trên giây. 3. Đọc kết quả lưu lượng. Công cụ cũng hiển thị diện tích mặt cắt ngang được dùng trong phép tính.

Quảng cáo

Ví dụ minh họa

Giả sử \(D = 0{,}1\) m và \(v = 2\) m/s. Diện tích:

$$\text{Diện tích} = \frac{\pi \times 0{,}1^{2}}{4} = \frac{3{,}14159 \times 0{,}01}{4} = 0{,}00785398 \text{ m}^{2}$$

Lưu lượng:

$$Q = 0{,}00785398 \times 2 = 0{,}0157080 \text{ m}^{3}/\text{s}$$

tương đương 15,708 L/s hay khoảng 56,55 m³/h.

So sánh dạng cột của lưu lượng theo ba đơn vị
Cùng một lưu lượng được biểu thị bằng m³/s, L/s và m³/h.

Vận tốc dòng chảy điển hình trong đường ống

Vận tốc bạn nhập vào máy tính thường là một lựa chọn thiết kế. Bảng liệt kê các dải thiết kế thường dùng cho đường ống nước.

Ứng dụng Vận tốc điển hình (m/s)
Đường ống cấp nước chính khoảng 0,9–2,0
Đường hút bơm khoảng 0,5–1,5
Đường đẩy bơm khoảng 1,5–3,0
Nước sinh hoạt trong tòa nhà khoảng 0,9–2,4
Cống thoát nước tự chảy khoảng 0,6–3,0 (tối thiểu để tự làm sạch khoảng 0,6–0,9)
Nước lạnh/nóng HVAC khoảng 1–3

Đây là các hướng dẫn kỹ thuật chung. Chúng khác nhau tùy theo tiêu chuẩn, vật liệu ống và dự án, vì vậy hãy kiểm tra quy định áp dụng cho thiết kế của bạn. Vận tốc trên khoảng 3 m/s làm tăng tiếng ồn, xói mòn và nguy cơ búa nước (sóng áp suất).

Chuyển đổi đơn vị lưu lượng

Máy tính cho giá trị Q theo m³/s, L/s và m³/h. Để chuyển đổi từ 1 m³/s sang các đơn vị phổ biến khác:

Đơn vị Tương đương với 1 m³/s
Lít trên giây (L/s) 1000
Mét khối trên giờ (m³/h) 3600
Lít trên phút (L/min) 60000
Galông Mỹ trên phút (US gpm) khoảng 15850,3
Galông Anh trên phút khoảng 13198,2
Feet khối trên giây (ft³/s) khoảng 35,3147

Các quan hệ hữu ích khác: 1 L/s = 3,6 m³/h, và 1 US gpm = 0,0630902 L/s.

Quảng cáo

Lưu lượng cho các cỡ ống thông dụng

Bảng sử dụng vận tốc cố định 1,5 m/s và công thức \(Q = \frac{\pi}{4} d^{2} v\), với đường kính trong \(d\) tính bằng mét. Ví dụ, với 100 mm: \(A = \frac{\pi}{4}(0.1)^2 = 0.007854\ \text{m}^2\), nên \(Q = 0.007854 \times 1.5 = 0.011781\ \text{m}^3/\text{s}\), tương đương 11,781 L/s.

Đường kính trong (mm) Diện tích (m²) Q (L/s) Q (m³/h)
25 0.000491 0,736 2,65
50 0.001963 2,945 10,60
100 0.007854 11,781 42,41
150 0.017671 26,507 95,43
200 0.031416 47,124 169,65
300 0.070686 106,03 381,70

Điểm quan trọng: lưu lượng tỉ lệ với bình phương đường kính (\(Q \propto d^{2}\)). Ở cùng một vận tốc, tăng gấp đôi đường kính sẽ làm lưu lượng tăng gấp bốn. Ví dụ, 50 mm cho 2,945 L/s và 100 mm cho 11,781 L/s. Luôn sử dụng đường kính trong thực tế, không phải kích thước danh định, để có kết quả chính xác.

Câu hỏi thường gặp

Nên dùng đường kính trong hay đường kính ngoài? Luôn dùng đường kính trong (đường kính lòng ống), vì đó mới là mặt cắt thực tế mà chất lỏng chảy qua.

Đổi mm sang m như thế nào? Chia số milimet cho 1000. Ống 50 mm sẽ là 0,05 m.

Công cụ có tính đến ma sát hay tổn thất áp suất không? Không. Nó cho ra lưu lượng thể tích lý thuyết ứng với một vận tốc cho trước. Để tính tổn thất do ma sát, bạn cần dùng phương pháp Darcy-Weisbach hoặc Hazen-Williams.
