¿Qué es la regulación de voltaje?

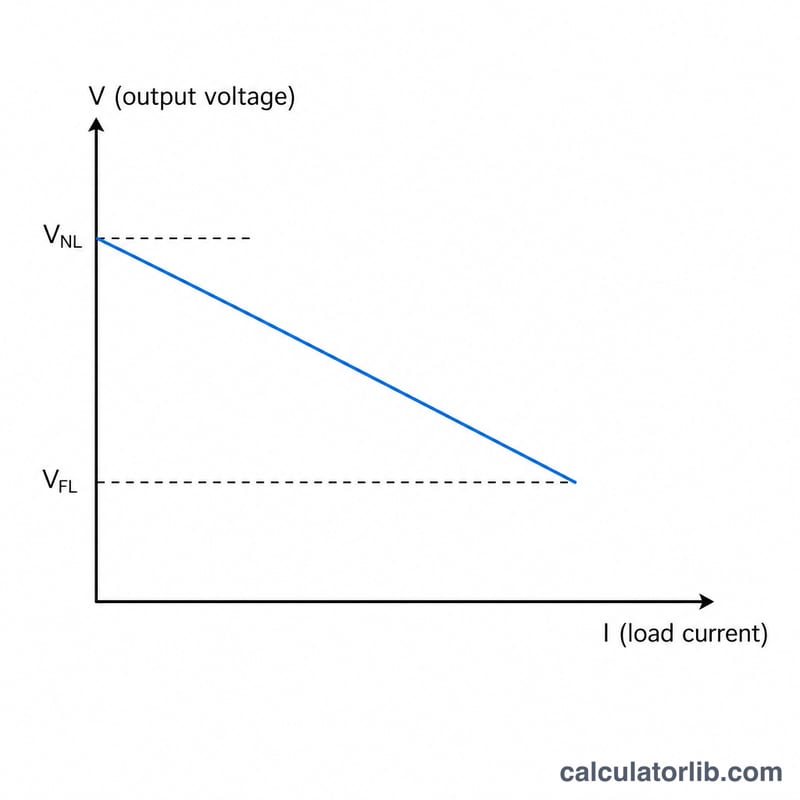

La regulación de voltaje indica cuánto varía la tensión en los bornes de un transformador, un generador o una línea de transmisión cuando se le aplica carga. Es la diferencia porcentual entre el voltaje en vacío y el voltaje a plena carga, calculada respecto al valor a plena carga. Un porcentaje más bajo significa un suministro más firme y estable; un porcentaje más alto refleja una caída de tensión importante bajo carga. Se trata de una magnitud universal de la ingeniería eléctrica y resulta aplicable en cualquier país.
Cómo usar esta calculadora
Introduce el voltaje en vacío medido o nominal (VNL) —la tensión en los bornes cuando no circula corriente— y el voltaje a plena carga (VFL) —la tensión medida mientras el dispositivo entrega su carga nominal—. La calculadora te devuelve el porcentaje de regulación de voltaje, la caída de tensión absoluta y un resumen de los datos que has introducido. Todos los valores utilizan la misma unidad de tensión (voltios).
La fórmula explicada
La regulación se calcula así:

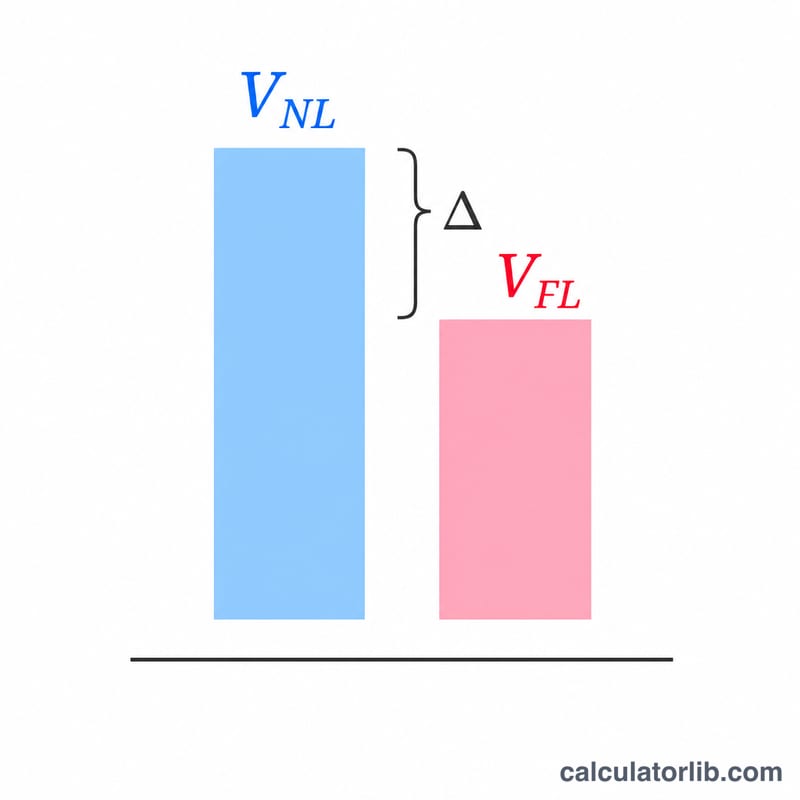

$$\text{VR}\% = \frac{\text{V}_{\text{NL}} - \text{V}_{\text{FL}}}{\text{V}_{\text{FL}}} \times 100$$
El numerador es la caída de tensión provocada por la impedancia interna y la corriente de carga. Al dividir entre el voltaje a plena carga se normaliza esa caída, y al multiplicar por 100 se convierte en porcentaje. Un resultado negativo indica que la tensión en realidad aumentó bajo carga (algo posible con cargas capacitivas o de factor de potencia en adelanto).
Ejemplo resuelto
Supongamos que un transformador marca 240 V en vacío y 230 V a plena carga. Entonces $$\text{VR}\% = \frac{240 - 230}{230} \times 100 = \frac{10}{230} \times 100 \approx 4{,}35\,\%.$$ Esto significa que la salida cae alrededor de un 4,35 % al pasar de vacío a plena carga.
Preguntas frecuentes
¿Qué valor de regulación de voltaje es bueno? Cuanto más bajo, mejor. Los transformadores de distribución suelen apuntar a unos pocos por ciento; los valores por debajo del 5 % son habituales en equipos bien diseñados.
¿La regulación de voltaje puede ser negativa? Sí. Con cargas de factor de potencia en adelanto (capacitivas), el voltaje a plena carga puede superar al voltaje en vacío, dando un VR% negativo.
¿Importa la unidad? No: siempre que ambos voltajes empleen la misma unidad, el resultado porcentual es independiente de ella.
