Calculateur de puissance de pompe

Calculateur de puissance de pompe

Populaire AI Skill PRO

Entrez le calcul

Formule

BHP=Débit (GPM)×Hauteur (ft)×Densité3960×Rendement (%)100\text{BHP} = \frac{\text{Débit (GPM)} \times \text{Hauteur (ft)} \times \text{Densité}}{3960 \times \dfrac{\text{Rendement (\%)}}{100}}
Afficher les étapes du calcul (2)
  1. Puissance hydraulique (WHP)

    WHP=Débit (GPM)×Hauteur (ft)×Densité3960\text{WHP} = \frac{\text{Débit (GPM)} \times \text{Hauteur (ft)} \times \text{Densité}}{3960}

    Puissance hydraulique avant les pertes de la pompe

  2. Puissance (kW)

    kW=BHP×0.745699872\text{kW} = \text{BHP} \times 0.745699872

    BHP converti en kilowatts avec 1 HP = 0,7457 kW

Statistiques d'utilisation

Publicité

Résultats

Puissance à l'arbre (BHP)
3,608
hp requis à l'arbre de la pompe
Puissance hydraulique (hp) 2,525 hp
Puissance à l'arbre 2,69 kW

Signaler une erreur sur cette page

Qu'est-ce que la puissance d'une pompe ?

La puissance d'une pompe correspond à l'énergie qu'une pompe centrifuge doit fournir pour déplacer un fluide à un débit et une hauteur donnés. Deux grandeurs complémentaires entrent en jeu : la puissance hydraulique, c'est-à-dire l'énergie utile réellement transmise au fluide, et la puissance à l'arbre (BHP, pour brake horsepower), la puissance plus élevée que le moteur doit véritablement délivrer une fois les pertes internes de la pompe prises en compte. Ce calculateur fournit les deux valeurs, exprimées en chevaux (hp) et en kilowatts.

À noter : les unités employées ici (GPM, pieds, chevaux) sont issues du système anglo-saxon, largement utilisé dans le secteur des pompes industrielles. En France et dans les pays utilisant le système métrique, on raisonne plutôt en m³/h, en mètres de hauteur manométrique et en kilowatts.

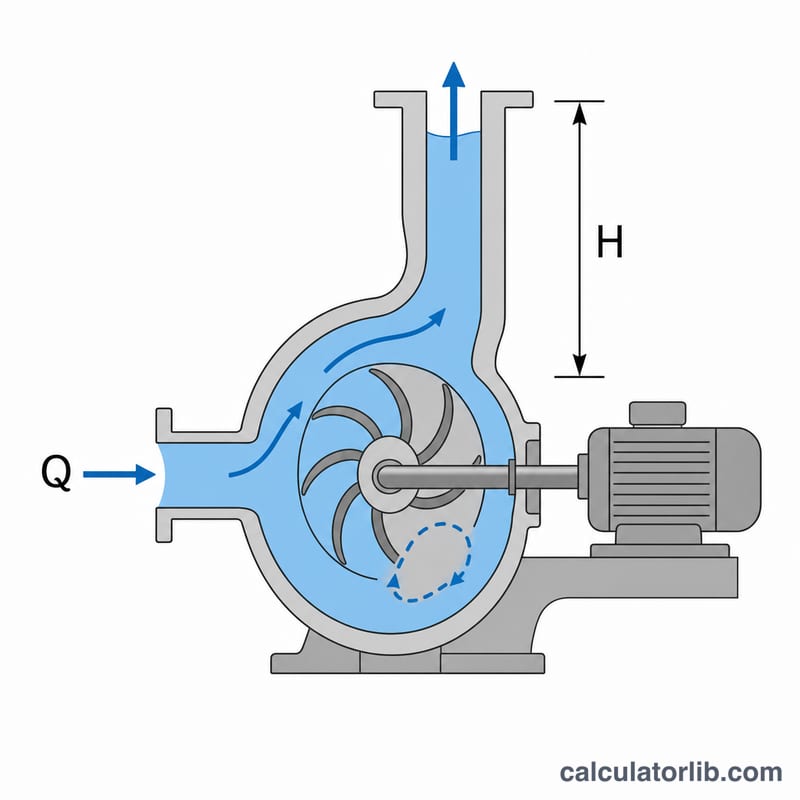

Schéma plat d'une pompe centrifuge montrant le débit d'entrée, la hauteur de refoulement et les pertes d'énergie
La puissance hydraulique est la puissance utile transmise au fluide, tandis que la puissance au frein inclut les pertes de la pompe.

Mode d'emploi

Saisissez le débit en gallons par minute (GPM), la hauteur manométrique totale en pieds, la densité du fluide (1,0 pour l'eau) et le rendement de la pompe en pourcentage. L'outil affiche alors la puissance à l'arbre nécessaire, la puissance hydraulique transmise au fluide, ainsi que l'équivalent en kilowatts pour faciliter le dimensionnement du moteur.

La formule expliquée

L'équation de base est la suivante :

$$\text{BHP} = \frac{\text{Flow (GPM)} \times \text{Head (ft)} \times \text{Specific Gravity}}{3960 \times \dfrac{\text{Efficiency (\%)}}{100}}$$

La constante 3960 permet de convertir les gallons par minute et les pieds de hauteur en chevaux (elle découle de 33 000 ft·lb/min par hp divisés par 8,33 lb/gal d'eau). La multiplication par la densité (SG) ajuste le calcul pour les fluides plus lourds ou plus légers que l'eau. La division par le rendement \(\eta\) (exprimé en valeur décimale) tient compte des pertes au sein de la pompe.

Publicité

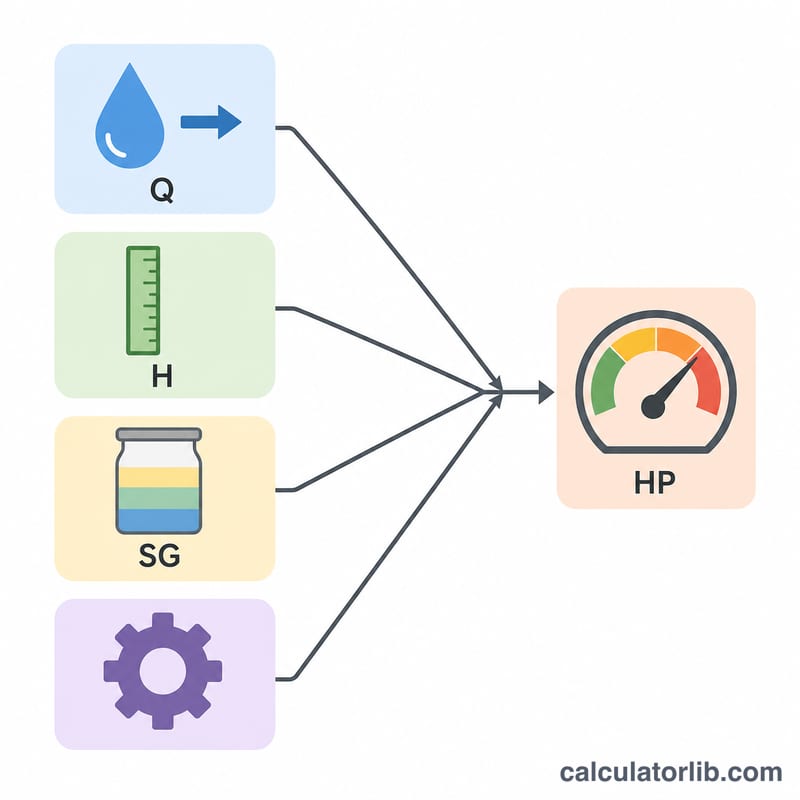

Schéma plat montrant les variables de la formule de BHP comme des entrées étiquetées menant à un résultat
La puissance au frein combine débit, hauteur, densité et rendement dans une seule relation.

Exemple chiffré

Pour une pompe déplaçant 100 GPM d'eau (SG = 1,0) contre une hauteur de 100 ft avec un rendement de 70 % : puissance hydraulique

$$\text{WHP} = \frac{100 \times 100 \times 1{,}0}{3960} = 2{,}525 \text{ hp}$$

Puissance à l'arbre

$$\text{BHP} = \frac{2{,}525}{0{,}70} = 3{,}608 \text{ hp} \approx 2{,}69 \text{ kW}$$

En pratique, on choisira un moteur dont la puissance dépasse cette valeur afin de conserver une marge de sécurité.

Densité relative de fluides courants pompés

La densité relative (SG) correspond à la masse volumique du fluide par rapport à l'eau douce. Comme la puissance au frein (BHP) varie directement avec la densité relative, pomper un fluide plus dense demande proportionnellement plus de puissance, pour le même débit et la même hauteur manométrique. Les valeurs typiques ci-dessous sont données pour environ 60-68°F (15-20°C).

Fluide Densité relative typique
Eau douce 1.00
Eau de mer environ 1.025
Gazole environ 0.85
Huile légère environ 0.87-0.92
Essence environ 0.72-0.75
Éthylène glycol (pur) environ 1.11
Mélange glycol-eau à 50% environ 1.07
Saumure environ 1.2 (dépend de la concentration en sel)
Lait environ 1.03

Ces valeurs sont approximatives. La densité relative varie avec la température et la concentration ; utilisez donc la fiche technique du fournisseur pour le fluide réel et la température de fonctionnement. Les fluides visqueux réduisent aussi le rendement de la pompe, ce que la densité relative seule ne prend pas en compte.

Rendement type des pompes et tailles de moteurs

Type / taille de pompe Rendement typique
Petites pompes centrifuges 40-60%
Pompes centrifuges de taille moyenne 60-80%
Grandes pompes centrifuges bien conçues 80-90%
Pompes volumétriques 70-90%

Le rendement est maximal près du point de rendement optimal (BEP) de la pompe et diminue lorsqu'elle fonctionne loin de ce point. Utilisez la courbe de la pompe fournie par le fabricant pour votre débit et votre hauteur réels plutôt qu'une valeur générique, lorsque vous la possédez.

Exemple : 100 GPM pour une hauteur de 100 ft, SG 1.0, rendement de 65% :

\(\text{BHP} = \frac{100 \times 100 \times 1.0}{3960 \times 0.65} = \frac{10000}{2574} \approx\) 3.89 hp

Arrondissez à la taille de moteur standard supérieure, soit ici 5 hp.

Tailles de moteurs NEMA standard (hp)

Tailles standard courantes aux États-Unis (NEMA) : 1, 1.5, 2, 3, 5, 7.5, 10, 15, 20, 25, 30, 40, 50 hp. Choisissez la taille immédiatement supérieure à la BHP calculée. De nombreux moteurs ont un facteur de service d'environ 1.15, ce qui signifie qu'ils peuvent supporter une surcharge d'environ 15% pendant de courtes périodes, mais il vaut mieux ne pas s'y fier pour un service continu. Vérifiez aussi toute la plage de la courbe de la pompe, car la BHP peut augmenter si la pompe fonctionne à une hauteur plus faible et à un débit plus élevé que prévu. En dehors de l'Amérique du Nord, les moteurs sont généralement indiqués en kW selon les normes CEI.

Publicité

Conversions d'unités pour la puissance des pompes

Grandeur Conversion
Puissance 1 hp = 0.7457 kW
Puissance 1 kW = 1.341 hp
Débit 1 m³/h = 4.403 GPM (US)
Débit 1 L/s = 15.85 GPM (US)
Hauteur 1 m = 3.281 ft
Pression en hauteur 1 psi d'eau = 2.31 ft de hauteur
Pression en hauteur 1 bar = 33.45 ft d'eau

GPM désigne ici des gallons US par minute. Pour les fluides autres que l'eau, la hauteur en pieds = psi × 2.31 / SG.

Formule SI

Avec un débit en m³/h, une hauteur en mètres et un rendement \(\eta\) sous forme décimale (par exemple 0.65) :

$$P_{\text{kW}} = \frac{Q \times H \times \text{SG}}{367 \times \eta}$$

Le résultat est la puissance à l'arbre (au frein) en kilowatts. Multipliez par 1.341 pour obtenir des chevaux (hp).

Questions fréquentes

Quelle densité dois-je utiliser ? Utilisez 1,0 pour l'eau dans des conditions standard ; pour les autres liquides, retenez leur valeur propre (environ 0,85 pour de nombreuses huiles, >1,0 pour les saumures).

Pourquoi la puissance à l'arbre est-elle supérieure à la puissance hydraulique ? Aucune pompe n'atteint un rendement de 100 %. Le moteur doit donc fournir davantage de puissance que celle réellement transmise au fluide : \(\text{BHP} = \text{puissance hydraulique} \div \text{rendement}\).

Comment dimensionner le moteur ? Choisissez un moteur dont la puissance est égale ou supérieure à la BHP, en ajoutant une marge liée au facteur de service (généralement de 10 à 25 %) pour assurer un fonctionnement continu en toute sécurité.
