À quoi sert ce calculateur
Ce calculateur de spots encastrés estime le nombre de spots (downlights) nécessaires pour éclairer une pièce de façon confortable et uniforme. Il s'appuie sur la règle d'éclairage couramment utilisée aux États-Unis, soit environ 70 lumens par pied carré pour les pièces de vie classiques. Bon à savoir : cette référence repose sur des unités américaines (pieds et pieds carrés) ; en France, la recommandation s'exprime plutôt en lux selon l'usage de la pièce (par exemple 100 à 300 lux pour un séjour). Vous saisissez quatre valeurs et l'outil vous renvoie le total de lumens requis, le nombre de spots conseillé, l'espacement régulier à respecter entre eux, ainsi qu'une estimation distincte pour des spots d'accentuation (wall washers).
Les données à saisir
- Longueur de la pièce (pieds) – la plus grande dimension de votre pièce.
- Largeur de la pièce (pieds) – la plus petite dimension.
- Hauteur sous plafond (pieds) – indiquée à titre informatif ; plus le plafond est haut, plus la lumière se disperse, mieux vaut donc arrondir à la hausse.
- Flux lumineux (lumens) – la luminosité d'un seul spot. Un spot LED encastré produit généralement entre 600 et 900 lumens.

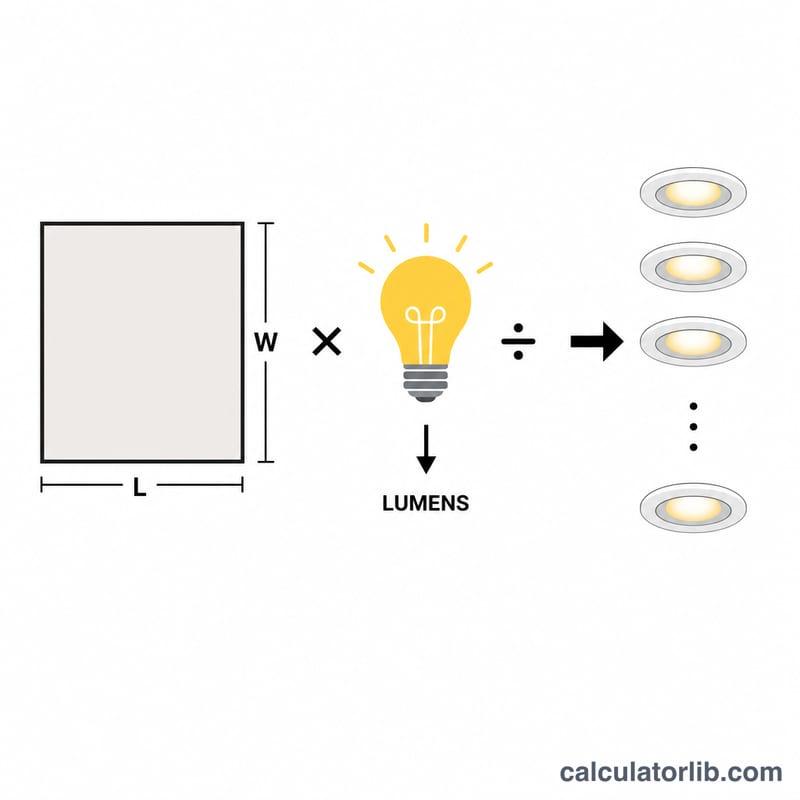

La formule
Le calcul se déroule en étapes claires :
- Surface de la pièce = \(\text{longueur} \times \text{largeur}\)
- Lumens nécessaires = \(\text{surface} \times 70\)
- Nombre de spots = arrondi supérieur (lumens nécessaires ÷ lumens par spot) — toujours arrondi vers le haut pour ne jamais manquer de lumière
- Espacement = \(\sqrt{\text{surface} \div \text{nombre de spots}}\), pour une implantation en grille régulière exprimée en pieds
- Spots d'accentuation (wall washers) = arrondi supérieur (périmètre ÷ 4), où périmètre = \(2 \times (\text{longueur} + \text{largeur})\) — un spot d'accent tous les 4 pieds
Exemple concret
Imaginons une pièce de 16 pieds de long, 12 pieds de large, avec un plafond de 8 pieds, équipée de spots de 800 lumens :
- Surface = \(16 \times 12 = 192\) pi²
- Lumens nécessaires = \(192 \times 70 = 13\,440\) lumens
- Spots = \(\lceil 13\,440 \div 800 \rceil = \lceil 16{,}8 \rceil =\) 17 spots
- Espacement = \(\sqrt{192 \div 17} \approx\) 3,4 pieds entre chaque spot
- Périmètre = \(2 \times (16 + 12) = 56\) pieds, soit des wall washers = \(\lceil 56 \div 4 \rceil =\) 14 spots d'accentuation

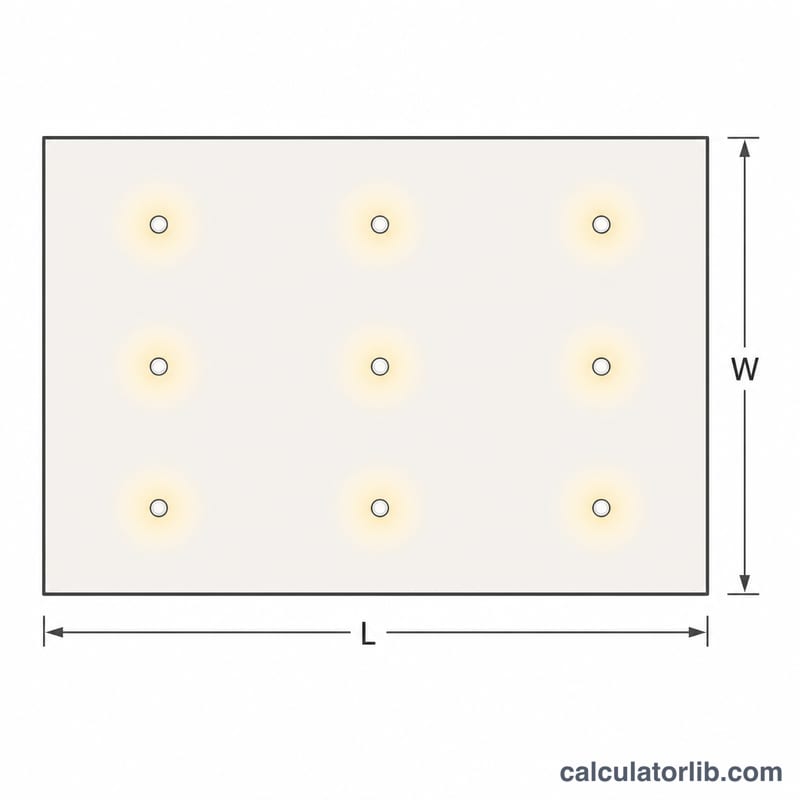

Vous disposeriez ainsi les 17 spots selon une grille à peu près régulière, espacés d'environ 3,4 pieds.
Lumens recommandés par pied carré selon le type de pièce
Les objectifs d'éclairage sont souvent exprimés en pieds-bougies (fc). Un pied-bougie équivaut à un lumen par pied carré, de sorte qu'un objectif de 30 fc signifie environ 30 lumens atteignant chaque pied carré de la surface de travail ou du plancher. Les valeurs ci-dessous sont des plages indicatives de type recommandations de la Illuminating Engineering Society (IES). Elles varient selon la source, la tâche et l'âge des occupants ; considérez-les donc comme des points de départ.
| Type de pièce | Objectif typique (fc = lm/pi²) |
|---|---|
| Couloirs, placards | environ 20–30 |
| Chambres, salons | environ 10–20 |
| Cuisines | environ 30–40 |
| Bureaux à domicile, ateliers, salles de bain | environ 50–80 |
Ce calculateur utilise une valeur unique de 70 lumens par pied carré de surface au sol. Cette valeur est volontairement généreuse. Elle ne prend en compte que la lumière sortant des luminaires, et non la lumière qui atteint réellement la surface après les pertes dues aux luminaires, au plafond et aux murs ; elle convient donc aux pièces à usage général et laisse une marge pour la gradation. Pour une chambre ou un salon à l'extrémité basse (10–20 fc), vous pouvez souvent utiliser moins de lampes que ne le suggère le calculateur, surtout si vous ajoutez des lampes d'appoint. Pour les espaces où les tâches sont nombreuses, comme les cuisines et les ateliers, la valeur de 70 lm/pi² constitue une base raisonnable.
La formule est \(N = \lceil 70 \times L \times W / \text{lumens} \rceil\), où \(L\) et \(W\) sont la longueur et la largeur de la pièce en pieds.
Nombre de luminaires selon la taille de la pièce et le flux lumineux
Chaque cellule indique le nombre de luminaires \(N = \lceil \text{surface} \times 70 / \text{lumens} \rceil\) et l'espacement de la grille régulière \(S = \sqrt{\text{surface}/N}\) en pieds, arrondi à 0,1 pi. Toutes les valeurs supposent 70 lm/pi² et sont des estimations indicatives.
| Pièce (pi) | Surface (pi²) | 600 lm chacun | 800 lm chacun | 1000 lm chacun |
|---|---|---|---|---|
| 10 × 10 | 100 | 12 luminaires, 2,9 pi | 9 luminaires, 3,3 pi | 7 luminaires, 3,8 pi |
| 12 × 12 | 144 | 17 luminaires, 2,9 pi | 13 luminaires, 3,3 pi | 11 luminaires, 3,6 pi |
| 16 × 12 | 192 | 23 luminaires, 2,9 pi | 17 luminaires, 3,4 pi | 14 luminaires, 3,7 pi |
| 20 × 15 | 300 | 35 luminaires, 2,9 pi | 27 luminaires, 3,3 pi | 21 luminaires, 3,8 pi |
Exemple détaillé (pièce de 10 × 10 pi, luminaires de 800 lm) : surface = 10 × 10 = 100 pi², donc l'objectif est de 100 × 70 = 7 000 lm. Ainsi \(N = \lceil 7000 / 800 \rceil = \lceil 8,75 \rceil = \) 9 luminaires. L'espacement est \(S = \sqrt{100/9} \approx 3,3\) pi, ce qui correspond à une grille de 3 × 3.
Deuxième exemple (16 × 12 pi, 1000 lm) : surface = 192 pi², objectif = 192 × 70 = 13 440 lm, et \(N = \lceil 13440/1000 \rceil = \lceil 13,44 \rceil = \) 14 luminaires, avec \(S = \sqrt{192/14} \approx 3,7\) pi.
Conseils pratiques pour l'implantation et la disposition
- Règle empirique d'espacement : espacez les luminaires d'environ la moitié de la hauteur du plafond. Un plafond de 8 pi donne environ 4 pi entre les luminaires. Si l'espacement \(S\) calculé d'après les lumens est inférieur à cette valeur, la lumière se chevauchera bien. S'il est supérieur, envisagez d'ajouter des luminaires ou d'utiliser un faisceau plus large.
- Distance par rapport aux murs : placez la rangée extérieure à environ 2–3 pi des murs, soit à peu près la moitié de l'espacement entre luminaires. Cela éclaire les murs sans créer de zones trop contrastées ni de coins sombres.
- Plafonds hauts : au-delà d'environ 9 pi, la lumière se diffuse davantage avant d'atteindre le plancher. Utilisez des luminaires à lumens plus élevés ou des angles de faisceau plus larges, et prévoyez un espacement légèrement plus grand, mais attendez-vous à une luminosité plus faible sur les surfaces de travail.
- Arrondir à une grille régulière : le nombre calculé (par exemple 7, 11 ou 13) forme rarement une disposition symétrique. Arrondissez à la hausse ou à la baisse à un nombre de grille tel que 4 (2×2), 6 (2×3), 9 (3×3) ou 12 (3×4), puis vérifiez que le total de lumens respecte toujours votre objectif.
- Utilisez des gradateurs : comme la valeur de 70 lm/pi² est généreuse, les gradateurs vous permettent de choisir un niveau confortable pour la détente et une pleine luminosité pour les tâches. Vérifiez que les luminaires LED et le gradateur sont compatibles.
- Vérifiez les solives avant de découper : repérez les solives, les tuyaux, le câblage et les conduits, et décalez légèrement les luminaires si nécessaire. De petits décalages de quelques pouces sont généralement acceptables visuellement.
- Cote d'isolation thermique (IC) : lorsque les luminaires touchent l'isolant du grenier, utilisez des boîtiers certifiés IC. Respectez les codes électriques locaux et les instructions du fabricant.
Ces informations sont de nature générale et ne constituent pas un conseil professionnel en électricité. Pour de nouveaux circuits ou un nouveau câblage, consultez un électricien agréé et respectez les codes applicables là où vous habitez.
Questions fréquentes
Pourquoi 70 lumens par pied carré ? C'est une norme largement adoptée pour les pièces polyvalentes comme les salons et les chambres. Les cuisines, bureaux et zones de travail réclament souvent davantage (80 à 100), si bien que les espaces plus lumineux nécessitent parfois quelques spots supplémentaires.
La hauteur sous plafond influence-t-elle le résultat ? Le nombre de spots se base sur la surface au sol, mais un plafond plus haut répartit la lumière de manière plus diffuse. Au-delà de 9 à 10 pieds, privilégiez des spots à flux plus élevé ou ajoutez quelques points lumineux.
À quoi servent les wall washers ? Ce sont des spots d'accentuation facultatifs placés près des murs pour mettre en valeur un tableau ou une texture, à raison d'un tous les 4 pieds le long du périmètre de la pièce. Ils sont indépendants de votre grille principale au plafond.
