Что такое калькулятор перевода единиц электрического сопротивления?

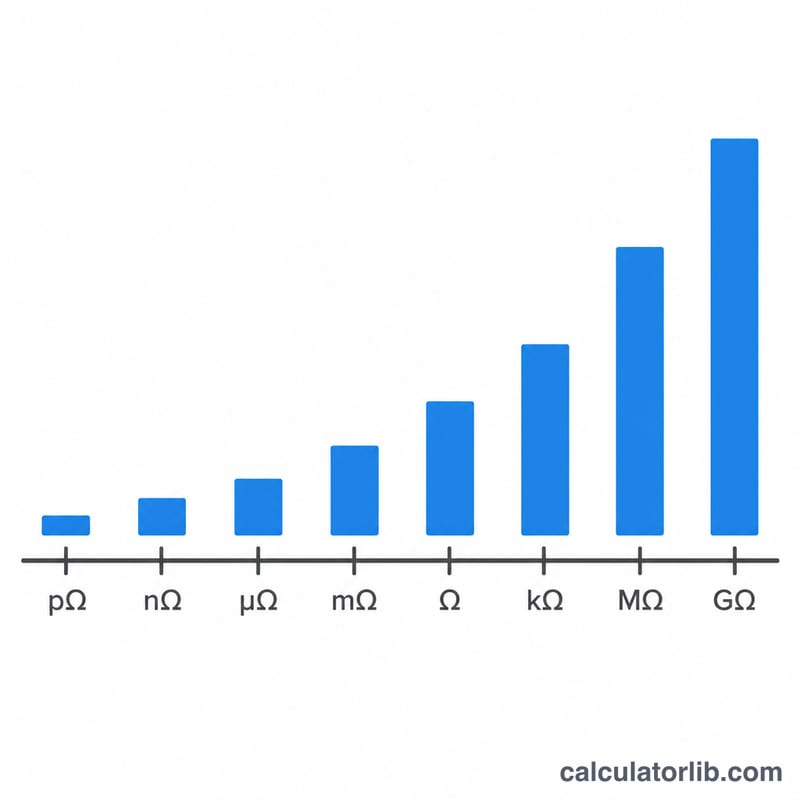

Этот инструмент мгновенно переводит одно значение электрического сопротивления сразу во все распространённые единицы. Он поддерживает полную шкалу СИ — от пикоома до гигаома, единицу абом из системы СГСМ, а также вольт на ампер (В/А), который по закону Ома размерно совпадает с омом. Это чистый физический пересчёт, который работает одинаково в любой точке мира.
Как пользоваться
Введите значение сопротивления, выберите единицу, в которой оно сейчас задано, и укажите, сколько значащих цифр выводить в результате. Нажмите «Рассчитать» — и все десять единиц появятся одновременно. Настройка значащих цифр влияет только на округление при выводе и никогда не меняет сами вычисления.
Разбор формулы

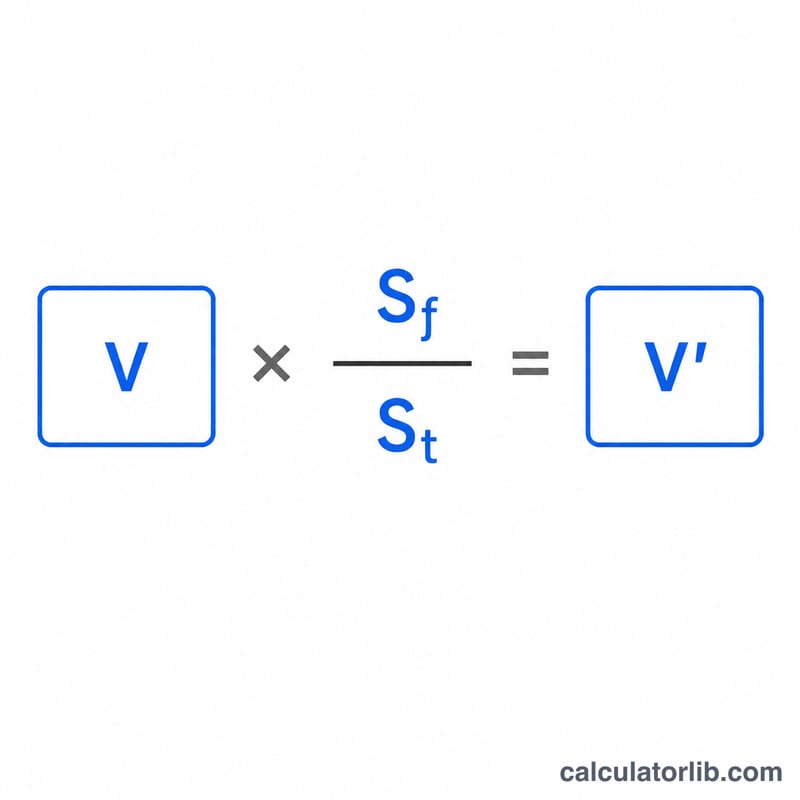

Все пересчёты опираются на базовую единицу СИ — ом. Сначала введённое значение приводится к омам:
$$R_{\Omega} = \text{Resistance} \times f_{\text{Input unit}}$$Затем для каждой целевой единицы результат получают делением на её собственный масштабный коэффициент:
$$R_{\text{target}} = \frac{\text{Resistance} \times f_{\text{Input unit}}}{f_{\text{target}}}$$Масштабные коэффициенты — это константы (\(10^{-12}\) для пикоома, \(10^{3}\) для килоома и так далее), поэтому деления на ноль никогда не возникает. Обратите внимание: абом и наноом оба равны \(10^{-9}\) ома, а В/А в точности равен ому.
Пример расчёта
Переведём 4,7 килоома. Приводим к омам: \(4{,}7 \times 10^{3} = 4700\) ом. Тогда в миллиомах: \(4700 / 10^{-3} = 4\,700\,000\) мОм, в мегаомах: \(4700 \times 10^{-6} = 0{,}0047\) МОм, а в микроомах — 4 700 000 000 мкОм. Если перевести 1 ом, получим \(10^{12}\) пикоом, \(10^{9}\) наноом, \(10^{9}\) абом и 1 В/А.
Частые вопросы
Почему В/А равен ому? По закону Ома \(R = U / I\), поэтому сопротивление в один вольт на ампер по определению равно одному ому.
Что такое абом? Это единица сопротивления в электромагнитной системе СГСМ: \(1\ \text{абом} = 10^{-9}\) ома, то есть численно он совпадает с наноомом.
Меняет ли настройка значащих цифр результат пересчёта? Нет. Она управляет только округлением при выводе; сам пересчёт всегда выполняется с полной двойной точностью.
Типичные значения сопротивления по компонентам
Сопротивление в реальном оборудовании охватывает более двадцати порядков величины, что именно объясняет полезность конвертера: одна и та же физическая величина указывается в микроомах в отчете об испытании шин, в килоомах на схеме и в гигаомах на измеритель изоляции. В таблице ниже приводятся примерные диапазоны порядков величины только для ориентации — это не спецификации. Всегда используйте техническое описание производителя или действующий стандарт испытаний для любого реального проекта, приемочного теста или решения по безопасности.
| Компонент или ситуация | Типичный примерный диапазон | Тот же диапазон в омах (Ω) | Примечания |
|---|---|---|---|
| Сверхпроводник ниже критической температуры (DC) | Фактически 0 | \(\approx 0\) | Нет измеримого сопротивления постоянному току; постоянные токи затухают неизмеримо медленно |
| Болтовое соединение шин / чистый контакт | ~1–100 µΩ | \(10^{-6}\)–\(10^{-4}\) | Измеряется с помощью микроомметра (4-провод / метод Кельвина) |
| Медный проводник, 1 м сечением 1 мм² при 20 °C | ~17 mΩ | \(1.7 \times 10^{-2}\) | Из \(\rho_{Cu} \approx 1.68 \times 10^{-8}\ \Omega\cdot\text{м}\); увеличивается примерно на 0,4 % на °C |
| Резисторы датчика тока (шунты) | ~50 µΩ – 100 mΩ | \(5 \times 10^{-5}\)–\(10^{-1}\) | Низкие значения для высокотоковых шунтов, более высокие значения для низкотокового измерения |
| Контакты реле, переключателя и разъема (новые) | ~1–100 mΩ | \(10^{-3}\)–\(10^{-1}\) | Растет из-за окисления, фреттинга и износа в течение срока службы |
| Стандартные постоянные резисторы, предпочтительные значения серии E | ~1 Ω – 10 MΩ | \(1\)–\(10^{7}\) | Ряд предпочтительных чисел E6/E12/E24/E96, определяемый стандартом МЭК 60063 (международный стандарт) |
| Резисторы подтяжки вверх / вниз на логических линиях | ~1–100 kΩ | \(10^{3}\)–\(10^{5}\) | Шины I²C обычно используют ~2.2–10 kΩ в зависимости от емкости шины и скорости |
| Входное сопротивление постоянного напряжения цифрового мультиметра | ~10 MΩ | \(10^{7}\) | Очень распространенное соглашение о проектировании, а не универсальное правило — некоторые диапазоны или приборы используют 1 MΩ или >10 GΩ |
| Сопротивление изоляции здорового кабеля или обмотки | ~1 GΩ и выше | \(\geq 10^{9}\) | Измеряется при указанном испытательном напряжении постоянного тока (например, 500 В или 1000 В); минимальные приемлемые значения устанавливаются применимым национальным или стандартом МЭК, а не единой глобальной цифрой |
| Хорошие электрические изоляторы (ПТФЭ, керамика, сухие воздушные зазоры) | ~\(10^{12}\) Ω и выше | \(\geq 10^{12}\) | Сильно зависит от влажности, загрязнения поверхности и температуры |
Чтение таблицы с помощью этого конвертера
Чтобы поместить любой из этих диапазонов на общую шкалу, введите значение с его естественной единицей и прочитайте эквивалент в омах. Для строки медного проводника:
$$R = 16.8\ \text{м}\Omega \times 10^{-3} = 0.0168\ \Omega$$
При введении 16.8 с входной единицей, установленной на миллиом, получается 0.0168 Ω.
Два названия единиц в списке стоит запомнить при использовании таблицы. Вольт на ампер (В/А) идентичен ому по определению, поскольку \(R = V/I\), поэтому преобразование между ними — это переименование один к одному. Абом — это единица сопротивления электромагнитной системы СГС и равен ровно \(10^{-9}\) Ω, т. е. один наноом — он встречается в основном в старой литературе и не является единицей СИ.
