Công Cụ Này Làm Gì
Công cụ này tính vận tốc dòng chảy trung bình của chất lỏng di chuyển qua một ống tròn khi bạn biết lưu lượng thể tích tính bằng gallon Mỹ trên phút (GPM) và đường kính trong của ống tính bằng inch. Đây là các đơn vị đo theo hệ Mỹ (gallon Mỹ, inch, ft/s) thường gặp trong tài liệu kỹ thuật quốc tế; ở Việt Nam hệ mét (lít/phút, mm, m/s) phổ biến hơn, nhưng kết quả vẫn quy đổi tương đương. Vận tốc rất quan trọng khi chọn kích thước ống, tránh hiện tượng xói mòn hay búa nước (water hammer), và kiểm tra xem hệ thống có nằm trong giới hạn tốc độ khuyến nghị hay không (thường là 5–8 ft/s đối với nước).
Cách Sử Dụng
Nhập lưu lượng theo GPM và đường kính trong của ống theo inch, sau đó xem kết quả vận tốc tính bằng feet trên giây (kèm giá trị quy đổi sang m/s theo hệ mét). Hãy dùng đường kính trong thực tế, không phải kích thước danh nghĩa của ống, để có kết quả chính xác.
Giải Thích Công Thức

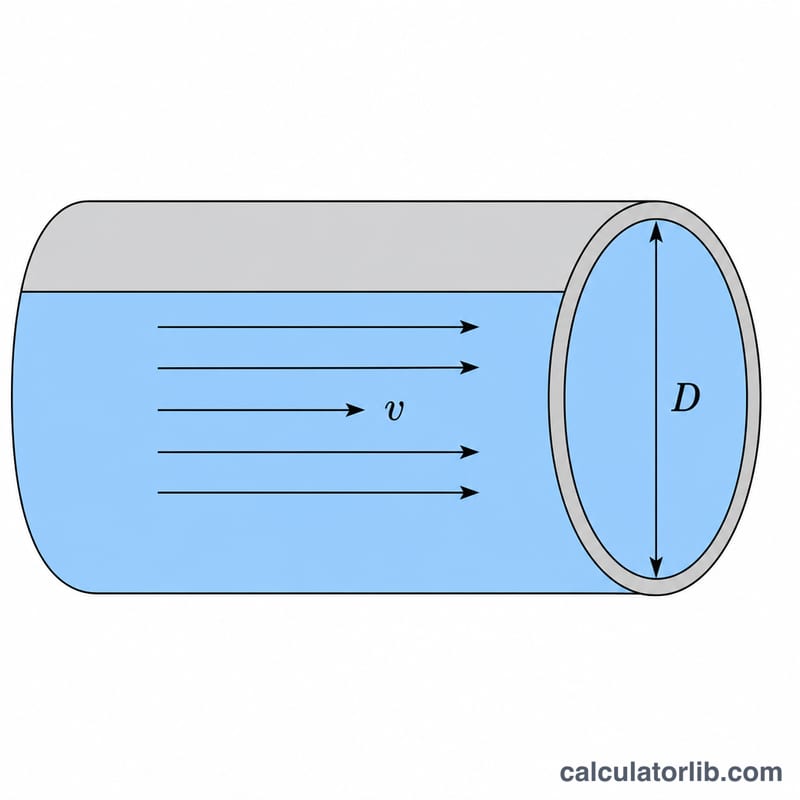

Vận tốc bằng lưu lượng chia cho diện tích mặt cắt ngang: $$V = \frac{Q}{A} = \frac{Q}{\frac{\pi}{4} \cdot D^{2}}$$ Để các đơn vị nhất quán, GPM được quy đổi sang feet khối trên giây (1 gallon = 0,13368 ft³, chia cho 60 giây), còn đường kính được đổi từ inch sang feet (÷12). Diện tích hình tròn là \(\frac{\pi}{4} \cdot D^{2}\). Lấy lưu lượng chia cho diện tích sẽ ra vận tốc theo ft/s.
Ví Dụ Minh Họa
Với 50 GPM trong ống đường kính 2 inch: $$Q = 50 \times \frac{0{,}13368}{60} = 0{,}11140 \ \text{ft}^3/\text{s}$$ Đường kính = \(2/12 = 0{,}16667\) ft, nên diện tích = $$A = \frac{\pi}{4} \times 0{,}16667^{2} = 0{,}021817 \ \text{ft}^2$$ Vận tốc = $$V = \frac{0{,}11140}{0{,}021817} \approx 5{,}11 \ \text{ft/s}$$ (khoảng 1,56 m/s).
Vận tốc nước khuyến nghị thông thường
Các giá trị vận tốc dưới đây là quy tắc kinh nghiệm thường được trích dẫn trong kỹ thuật cho nước trong đường ống đầy. Chúng không phải là giới hạn pháp lý. Giới hạn thực tế phụ thuộc vào quy chuẩn cấp thoát nước hoặc quy trình hiện hành, vật liệu ống, nhiệt độ nước, các vấn đề về tiếng ồn và xói mòn, cũng như hướng dẫn của nhà sản xuất. Luôn kiểm tra đối chiếu với tiêu chuẩn áp dụng cho dự án của bạn.
| Dịch vụ / Điều kiện | Vận tốc thông thường (ft/s) | Vận tốc thông thường (m/s) |
|---|---|---|
| Đường hút bơm | 2–4 | 0.6–1.2 |
| Đường đẩy bơm / đường quy trình | 4–8 | 1.2–2.4 |
| Cấp nước tòa nhà / sinh hoạt (chung) | 4–8 | 1.2–2.4 |
| Ống đồng, nước lạnh (thường được khuyến nghị) | khoảng 5–6 | khoảng 1.5–1.8 |
| Giới hạn trên phổ biến cho đường ống sinh hoạt | khoảng 8 | khoảng 2.4 |
| Đường thoát nước tự chảy / đường hồi | 2–4 | 0.6–1.2 |
| Tối thiểu để hạn chế lắng cặn | khoảng 2–3 | khoảng 0.6–0.9 |
Vận tốc cao hơn đáng kể so với các dải trên có thể gây ồn, ăn mòn do xói mòn (đặc biệt ở ống đồng và với nước nóng) và búa nước. Vận tốc quá thấp có thể làm chất rắn lắng xuống. Các giá trị hệ mét được quy đổi theo 1 ft/s = 0.3048 m/s.
Đường kính trong thông thường theo kích thước danh định
Bộ tính cần đường kính trong thực tế, không phải kích thước danh định. Bảng liệt kê các giá trị được công bố rộng rãi cho ống thép và ống PVC Schedule 40 (kích thước ASTM/ANSI dùng tại Mỹ) và ống đồng Type L.
| Kích thước danh định | ĐK trong ống thép/PVC Schedule 40 (in) | ĐK trong ống đồng Type L (in) |
|---|---|---|
| 1/2" | 0.622 | 0.545 |
| 3/4" | 0.824 | 0.785 |
| 1" | 1.049 | 1.025 |
| 1-1/4" | 1.380 | — |
| 1-1/2" | 1.610 | — |
| 2" | 2.067 | — |
| 2-1/2" | 2.469 | — |
| 3" | 3.068 | — |
| 4" | 4.026 | — |
| 6" | 6.065 | — |
Đường kính trong thực tế thay đổi theo schedule, độ dày thành ống và vật liệu (ví dụ Schedule 80, PVC/HDPE xếp hạng SDR, hoặc đồng Type K/M). Hãy xác nhận đường kính trong bằng bảng dữ liệu của nhà sản xuất trước khi dựa vào kết quả vận tốc.
So sánh vận tốc theo lưu lượng thông dụng và kích thước ống
Các vận tốc dưới đây dùng dạng tương đương của công thức, \(v = 0.4085 \cdot \text{GPM} / D^2\), với \(D\) là đường kính trong tính bằng inch và \(v\) tính bằng ft/s. Dùng đường kính trong của Schedule 40: 1" = 1.049 in, 1-1/2" = 1.610 in, 2" = 2.067 in, 3" = 3.068 in.
Ví dụ: 50 GPM trong ống Schedule 40 đường kính 2" cho \(v = 0.4085 \times 50 / 2.067^2 = 20.425 / 4.2725 \approx\) 4.78 ft/s.
| Lưu lượng (GPM) | 1" (1.049 in) | 1-1/2" (1.610 in) | 2" (2.067 in) | 3" (3.068 in) |
|---|---|---|---|---|
| 10 | 3.71 | 1.58 | 0.96 | 0.43 |
| 25 | 9.28 | 3.94 | 2.39 | 1.08 |
| 50 | 18.56 | 7.88 | 4.78 | 2.17 |
| 100 | 37.12 | 15.76 | 9.56 | 4.34 |
Vận tốc tỉ lệ với \(1/D^2\), nên tăng gấp đôi đường kính sẽ giảm vận tốc còn một phần tư. Các giá trị trên khoảng 8 ft/s, chẳng hạn 25 GPM trong ống 1", thường vượt quá hướng dẫn thiết kế phổ biến cho nước, trong khi các giá trị rất thấp có thể nằm dưới khoảng 2–3 ft/s thường dùng để giữ chất rắn chuyển động.
Câu Hỏi Thường Gặp
Nên dùng đường kính danh nghĩa hay đường kính thực tế? Luôn dùng đường kính trong thực tế, vốn nhỏ hơn kích thước danh nghĩa ở hầu hết các loại ống theo tiêu chuẩn.
Vận tốc bao nhiêu là quá cao? Đối với nước, nên giữ vận tốc dưới khoảng 5–8 ft/s trên các đường ống cấp để hạn chế tiếng ồn, xói mòn và tổn thất áp suất.
Công thức này dùng được cho mọi chất lỏng không? Có — vận tốc chỉ phụ thuộc vào lưu lượng và diện tích, nên công thức áp dụng được cho mọi chất lỏng, dù mức tổn thất áp suất sẽ khác nhau tùy độ nhớt.
