Công cụ giải mã vòng màu điện trở là gì?
Điện trở dùng các vòng màu để mã hóa giá trị điện trở và sai số của linh kiện. Công cụ này giải mã một điện trở 4 vạch tiêu chuẩn thành giá trị tính bằng ohm (Ω) và hiển thị khoảng sai số. Nó áp dụng cho mọi tổ hợp màu theo chuẩn IEC 60062, bao gồm cả vòng nhân màu vàng kim (gold) và bạc (silver) dùng cho các giá trị dưới 1 Ω hoặc giá trị lẻ.
Cách sử dụng

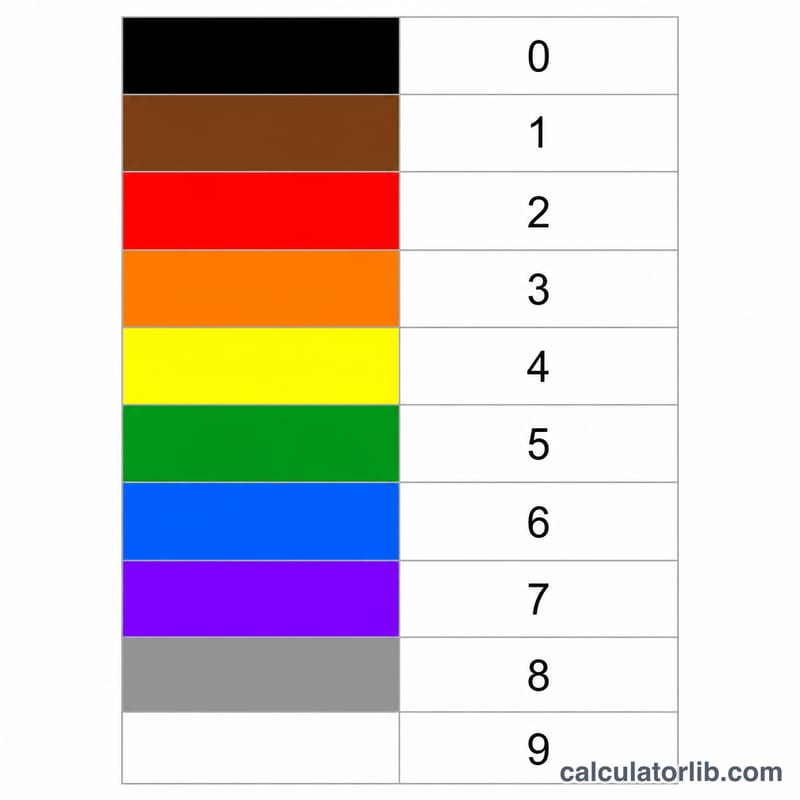

Chọn màu cho từng vòng theo thứ tự từ trái sang phải: Vòng 1 là chữ số có nghĩa thứ nhất, Vòng 2 là chữ số thứ hai, Vòng 3 là hệ số nhân (lũy thừa của 10), còn Vòng 4 là sai số. Công cụ sẽ lập tức trả về giá trị điện trở cùng với giá trị nhỏ nhất và lớn nhất mà linh kiện có thể đo được trong phạm vi sai số.
Giải thích công thức
Hai vòng đầu tiên tạo thành một số có hai chữ số, \(10 \times b_1 + b_2\). Vòng thứ ba là số mũ được áp dụng dưới dạng lũy thừa của 10. Vì vậy giá trị điện trở là:
$$R = \left(10 \times b_1 + b_2\right) \times 10^{b_3}$$Vòng thứ tư cho biết sai số theo phần trăm T. Giá trị thực tế nằm trong khoảng từ \(R \times (1 - T/100)\) đến \(R \times (1 + T/100)\).
Ví dụ minh họa

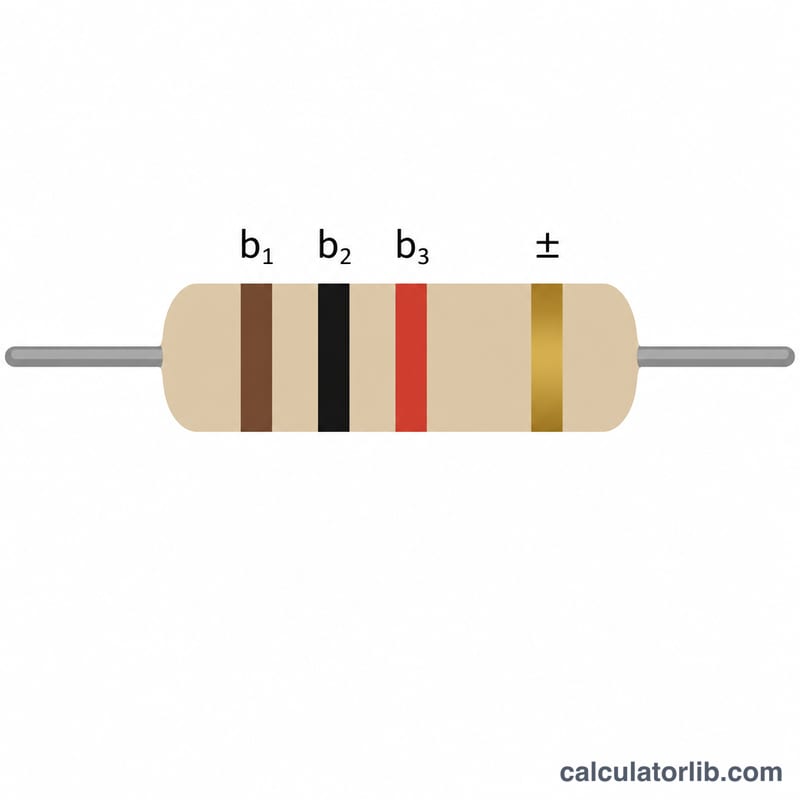

Hãy xét một điện trở có các vòng màu Nâu, Đen, Đỏ, Vàng kim. Nâu = 1, Đen = 0, Đỏ là hệ số nhân = 10², Vàng kim là sai số = ±5%.
$$R = \left(10 \times 1 + 0\right) \times 10^2 = 10 \times 100 = 1.000 \ \Omega \ (1 \text{ k}\Omega)$$Với sai số ±5%, giá trị nằm trong khoảng từ 950 Ω đến 1.050 Ω.
Các giá trị điện trở tiêu chuẩn thông dụng (dãy E12 và E24)
Điện trở được sản xuất theo các dãy giá trị ưu tiên được định nghĩa bởi IEC 60063. Dãy E12 có 12 giá trị cơ sở trong mỗi thập phân và thường đi kèm dung sai ±10%. Dãy E24 có 24 giá trị cơ sở trong mỗi thập phân và thường đi kèm dung sai ±5%. Dãy E24 bao gồm toàn bộ các giá trị của E12 cùng với 12 giá trị bổ sung được liệt kê trong bảng thứ hai. Hai chữ số đầu tiên là các chữ số có nghĩa được đọc từ vạch 1 và vạch 2. Vạch 3 sau đó nhân chúng với một lũy thừa của mười.
$$R = (10 \times d_1 + d_2) \times 10^{m}$$
Các giá trị cơ sở E12 (thường là ±10%, vạch dung sai màu bạc)
| Giá trị cơ sở | Màu vạch 1 / vạch 2 |
|---|---|
| 10 | Nâu, Đen |
| 12 | Nâu, Đỏ |
| 15 | Nâu, Lục |
| 18 | Nâu, Xám |
| 22 | Đỏ, Đỏ |
| 27 | Đỏ, Tím |
| 33 | Cam, Cam |
| 39 | Cam, Trắng |
| 47 | Vàng, Tím |
| 56 | Lục, Lam |
| 68 | Lam, Xám |
| 82 | Xám, Đỏ |
Các giá trị E24 bổ sung (thường là ±5%, vạch dung sai màu vàng kim)
| Giá trị cơ sở | Màu vạch 1 / vạch 2 |
|---|---|
| 11 | Nâu, Nâu |
| 13 | Nâu, Cam |
| 16 | Nâu, Lam |
| 20 | Đỏ, Đen |
| 24 | Đỏ, Vàng |
| 30 | Cam, Đen |
| 36 | Cam, Lam |
| 43 | Vàng, Cam |
| 51 | Lục, Nâu |
| 62 | Lam, Đỏ |
| 75 | Tím, Lục |
| 91 | Trắng, Nâu |
Các giá trị này lặp lại trong mọi thập phân thông qua vạch nhân. Ví dụ, giá trị cơ sở 47 cho ra 4.7 Ω, 47 Ω, 470 Ω, 4.7 kΩ, 47 kΩ và cứ thế tiếp tục. Màu của các chữ số giống nhau ở mỗi thập phân, và chỉ có vạch 3 thay đổi.
Câu hỏi thường gặp
Vòng nào là vòng sai số? Trên điện trở 4 vạch, đó là vòng cuối cùng, thường là màu vàng kim (±5%) hoặc bạc (±10%), và thường nằm cách hơi xa so với các vòng còn lại.
Hệ số nhân vàng kim và bạc nghĩa là gì? Khi đóng vai trò là vòng nhân, vàng kim nghĩa là ×0,1 và bạc nghĩa là ×0,01, dùng cho các điện trở dưới 10 Ω.
Có dùng được cho điện trở 5 vạch không? Công cụ này giải mã loại 4 vạch phổ biến. Điện trở 5 vạch có thêm một chữ số có nghĩa thứ ba trước vòng hệ số nhân.
