¿Qué es la calculadora de cuadros de ECG a segundos?

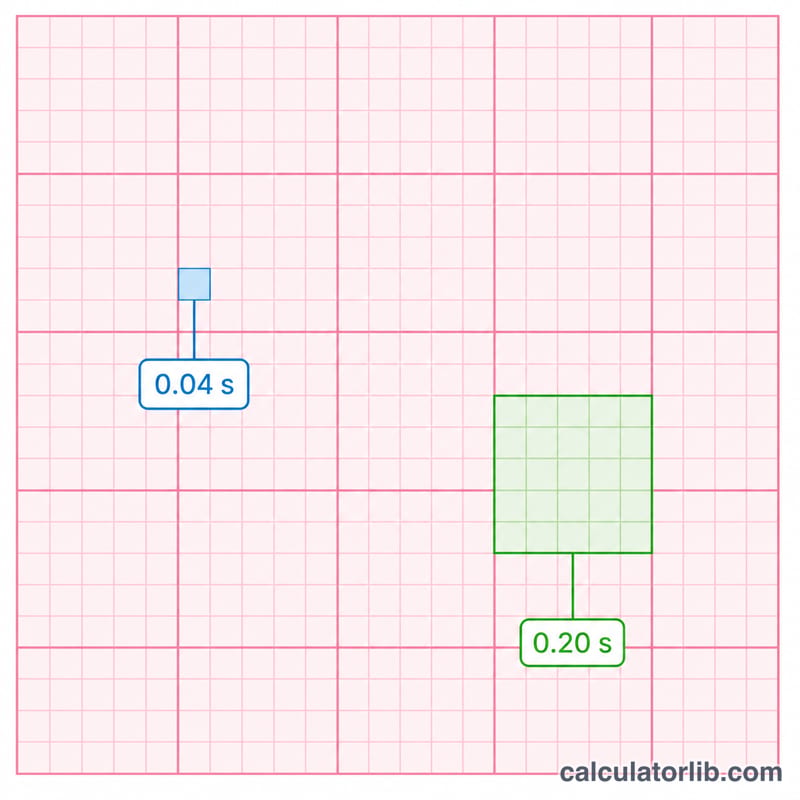

En el papel estándar de ECG (electrocardiograma) que avanza a 25 mm/s, cada cuadro pequeño (1 mm) equivale a 0,04 segundos y cada cuadro grande (5 mm) equivale a 0,20 segundos. Esta calculadora transforma el número de cuadros pequeños o grandes que hayas medido en una duración exacta en segundos y milisegundos, y te da la frecuencia cardíaca equivalente cuando el intervalo corresponde a un ciclo R-R.
Cómo usarla

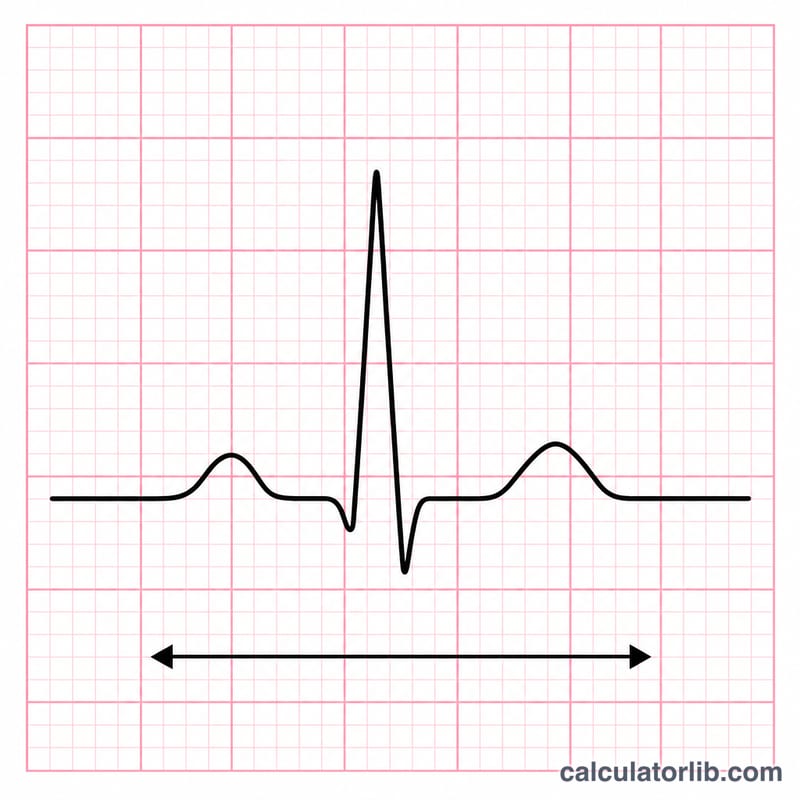

Cuenta los cuadros que abarca el intervalo que quieres medir (por ejemplo, un complejo QRS, un intervalo QT o un intervalo R-R). Introduce el número de cuadros pequeños o el de cuadros grandes; si solo conoces los cuadros grandes, deja en blanco la casilla de los pequeños. Elige la velocidad del papel (25 mm/s es el estándar en todo el mundo; 50 mm/s duplica la resolución). La herramienta te devuelve la duración y la frecuencia correspondiente.
La fórmula
$$\text{Tiempo (s)} = \text{cuadros\_pequeños} \times \left(\frac{1}{\text{velocidad\_del\_papel}}\right)$$ Como un cuadro grande equivale a cinco pequeños, los cuadros grandes se convierten primero: \(\text{total\_pequeños} = \text{cuadros\_grandes} \times 5\). A 25 mm/s esto da 0,04 s por cuadro pequeño y 0,20 s por cuadro grande. \(\text{Frecuencia cardíaca (lpm)} = \frac{60}{\text{tiempo en segundos}}\).
Ejemplo resuelto
Imagina un intervalo R-R que abarca 4 cuadros grandes a 25 mm/s. Conviértelo: \(4 \times 5 = 20\) cuadros pequeños. Duración \(= 20 \times 0{,}04 = 0{,}80\) s (800 ms). Frecuencia cardíaca \(= \frac{60}{0{,}80} = 75\) lpm, una frecuencia en reposo normal.
Preguntas frecuentes
¿Cuántos segundos dura un cuadro pequeño? 0,04 s a 25 mm/s, o 0,02 s a 50 mm/s.
¿Cuántos segundos dura un cuadro grande? 0,20 s a 25 mm/s, o 0,10 s a 50 mm/s.
¿Por qué importa la velocidad del papel? Cuanto más rápido avanza el papel, más cuadros ocupa el mismo evento, así que cada cuadro representa menos tiempo. A 50 mm/s, la duración por cuadro se reduce a la mitad.
