¿Qué es la calculadora de AOR (EROA) por PISA?

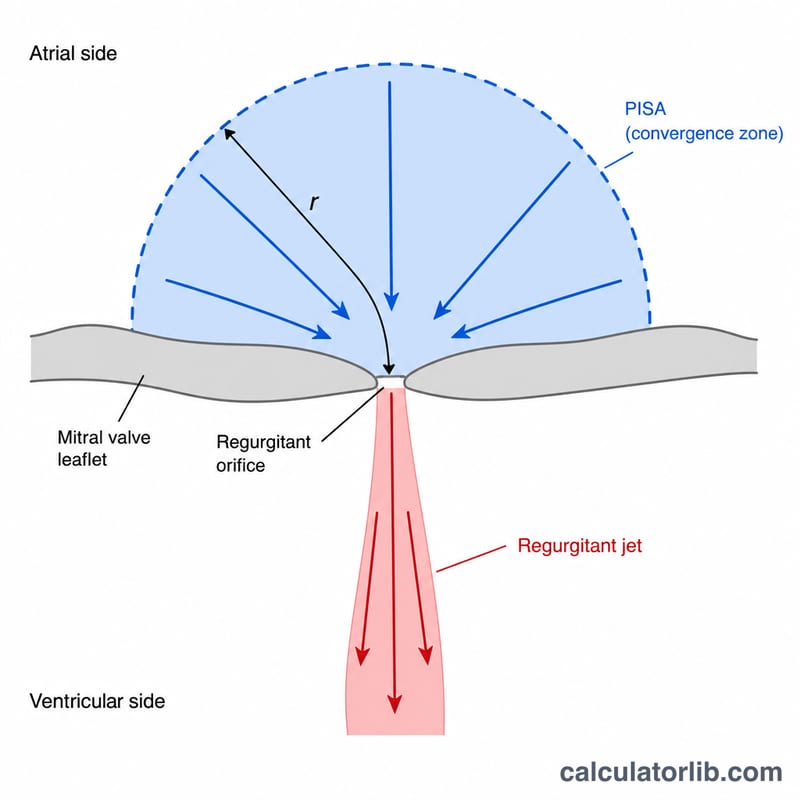

Esta herramienta estima el área del orificio regurgitante efectivo (AOR, en inglés EROA) en la insuficiencia mitral mediante el método PISA (Proximal Isovelocity Surface Area, o área de superficie de isovelocidad proximal), una técnica ecocardiográfica de uso habitual. El principio del PISA se basa en que la sangre que converge hacia un orificio regurgitante forma capas hemisféricas con la misma velocidad. Al medir el radio de una de esas capas a una velocidad de aliasing conocida, podemos cuantificar el flujo regurgitante y el tamaño del orificio. Se trata de una herramienta clínica y educativa que no sustituye la interpretación profesional de un cardiólogo o de un técnico en ecocardiografía.
Cómo usarla

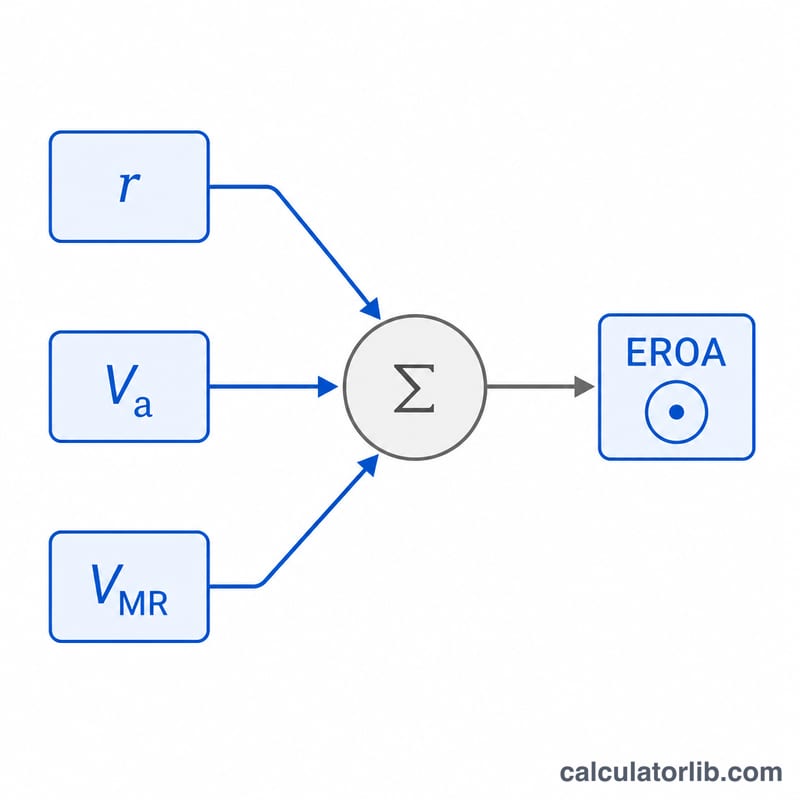

Introduce tres mediciones ecocardiográficas: el radio del PISA (la distancia desde el borde de aliasing hasta el orificio, en cm), la velocidad de aliasing (el límite de Nyquist en el Doppler color, en cm/s) y la velocidad pico de la IM (la velocidad máxima del chorro regurgitante mitral en Doppler de onda continua, en cm/s). La calculadora devuelve la tasa de flujo regurgitante (mL/s) y el AOR (cm²).
La fórmula explicada
La superficie de un hemisferio es \(2\pi r^{2}\). Al multiplicarla por la velocidad de aliasing obtenemos la tasa de flujo instantánea:
$$Q = 2\pi r^{2} \times V_{\text{aliasing}}$$Por el principio de conservación del flujo, el mismo volumen atraviesa el orificio, por lo que al dividir la tasa de flujo entre la velocidad pico del chorro de IM se obtiene el área del orificio:
$$\text{AOR} = \frac{Q}{V_{\text{pico IM}}}$$
Ejemplo resuelto
Con un radio del PISA de 0,9 cm, una velocidad de aliasing de 40 cm/s y una velocidad pico de la IM de 500 cm/s:
$$Q = 2 \times \pi \times 0{,}9^{2} \times 40 \approx 203{,}6 \text{ mL/s}$$$$\text{AOR} = \frac{203{,}6}{500} \approx 0{,}41 \text{ cm}^{2}$$Un AOR ≥ 0,40 cm² suele indicar una insuficiencia mitral grave.
Interpretación de su resultado de EROA
La calculadora utiliza la fórmula PISA \(\text{EROA} = \frac{2\pi r^2 V_a}{V_{peak}}\), donde \(r\) es el radio PISA (cm), \(V_a\) es la velocidad de aliasing (cm/s) y \(V_{peak}\) es la velocidad máxima de la IM por Doppler de onda continua (cm/s). El resultado se expresa en cm². Mantenga las tres entradas en estas unidades, porque mezclar m/s con cm/s dará un resultado erróneo en un factor de 100.
Clasificación (guía de ASE, ESC y ACC/AHA):
- IM primaria (degenerativa): leve <0,20 cm²; moderada 0,20–0,39 cm²; grave ≥0,40 cm².
- IM secundaria (funcional): ≥0,20 cm² es solo el punto de corte sensible y ≥0,40 cm² el específico; la BSE (2021) considera grave la IM secundaria con 0,30–0,39 cm² solo si se cumplen además otros criterios específicos de IM grave. Este valor es más bajo porque el orificio regurgitante suele ser alargado y en forma de media luna, y el flujo suele ser de bajo caudal.
Ejemplo práctico: con \(r = 0.9\) cm, \(V_a = 40\) cm/s y \(V_{peak} = 500\) cm/s:
$$\text{EROA} = \frac{2\pi \times 0.9^2 \times 40}{500} = \frac{2\pi \times 32.4}{500} \approx 0.41\ \text{cm}^2$$
En la IM primaria, este valor se sitúa en el rango grave (≥0,40 cm²), pero solo supera ligeramente el punto de corte, por lo que deben revisarse otros parámetros.
Parámetros complementarios: el EROA nunca debe utilizarse por sí solo. El volumen regurgitante (RVol ≥60 mL por latido para la IM primaria, ≥30 mL para la IM secundaria) y la fracción regurgitante (≥50%) son los otros criterios de gravedad. Considere también la anchura de la vena contracta, el flujo de las venas pulmonares, el tamaño de la aurícula y del ventrículo izquierdos, y la densidad del chorro en Doppler de onda continua.
Limitaciones de PISA:
- Asume una zona de convergencia de flujo proximal hemisférica y un único orificio central.
- Los chorros excéntricos, las superficies no hemisféricas (aplanadas o alargadas) y los chorros múltiples pueden provocar subestimación o sobreestimación.
- Si los velos restringen el flujo, el ángulo de convergencia es menor de 180°, y se necesita una corrección del ángulo (α/180°). Sin ella, el EROA queda sobrestimado.
- El radio se eleva al cuadrado, por lo que pequeños errores de medición tienen un gran efecto. Utilice una desviación de la línea base adecuada y mida el radio en el flujo máximo.
- En la IM sistólica tardía o dinámica, el EROA en un momento concreto de la sístole puede no representar el latido completo.
Esta información es solo educativa y no constituye consejo médico. Las decisiones clínicas deben ser tomadas por un profesional cualificado que integre todos los hallazgos de imagen y clínicos.
Definiciones de términos clave
- EROA (área del orificio regurgitante efectivo)
- El área de sección transversal funcional del chorro regurgitante en su punto más estrecho, en cm². Se calcula dividiendo el caudal regurgitante máximo entre la velocidad máxima de la IM.
- PISA (área de superficie isovelocidad proximal)
- A medida que la sangre se acelera hacia un orificio regurgitante, forma capas hemisféricas concéntricas de igual velocidad en el lado ventricular de la válvula. En el Doppler color, la capa donde la velocidad alcanza el límite de aliasing aparece como un límite de cambio de color. Su área superficial es \(2\pi r^2\) (en cm²), y esta es la base del método PISA.
- Radio PISA (r)
- La distancia en cm desde el primer límite de aliasing de color hasta el orificio regurgitante. Se mide en mitad de la sístole en una vista apical ampliada, con la línea base del color desplazada en la dirección del flujo para obtener un hemisferio claro (normalmente una velocidad de aliasing de unos 30–40 cm/s).
- Velocidad de aliasing (Nyquist) (Va)
- La velocidad en cm/s a la que la visualización Doppler color cambia de un color al color opuesto. Se lee en la escala de color después de desplazar la línea base.
- Velocidad máxima de la IM (Vpeak)
- La velocidad máxima del chorro regurgitante, en cm/s, medida con Doppler de onda continua (CW) a través del chorro. Normalmente alcanza unos 500 cm/s o más debido al alto gradiente de presión sistólica VI–AI.
- Caudal regurgitante
- El flujo máximo a través del orificio regurgitante en mL/s, igual a \(2\pi r^2 V_a\) (cm² × cm/s = mL/s). El volumen regurgitante se obtiene después como EROA × la integral velocidad-tiempo (VTI) de la IM, en cm, lo que da mL.
Tabla de referencia de gravedad de la IM
| Gravedad (IM primaria) | EROA (cm²) | Volumen regurgitante (mL/latido) | Fracción regurgitante (%) |
|---|---|---|---|
| Leve | <0,20 | <30 | <30 |
| Moderada | 0,20–0,39 | 30–59 | 30–49 |
| Grave | ≥0,40 | ≥60 | ≥50 |
| IM secundaria (funcional), grave | ≥0,40 (0,30–0,39 con otros criterios específicos, BSE 2021) | ≥30 | ≥50 (citado habitualmente) |
Notas:
- Los umbrales anteriores siguen la guía de ASE sobre la regurgitación valvular nativa y las guías de ESC y ACC/AHA sobre enfermedad valvular cardíaca. Los puntos de corte exactos y los nombres de las categorías (por ejemplo, una categoría separada de "moderada-grave" o el sistema de 4 etapas A–D de ACC/AHA) varían algo entre guías y ediciones.
- Para la IM secundaria se utilizan los umbrales más bajos (EROA ≥0,20 cm², RVol ≥30 mL) porque el EROA suele subestimarse con una única medición PISA circular, y el flujo anterógrado suele estar reducido.
- Ningún parámetro único es definitivo. La gravedad se clasifica integrando varias medidas cualitativas, semicuantitativas y cuantitativas junto con el contexto clínico.
Solo información educativa; no constituye consejo médico.
Preguntas frecuentes
¿Qué AOR indica una IM grave? Un AOR de 0,40 cm² o más se considera, por lo general, una insuficiencia mitral primaria grave, aunque los umbrales varían según la guía clínica y el tipo de IM.
¿Por qué se usa la velocidad de aliasing? Porque define la velocidad de la capa hemisférica que estás midiendo, de modo que el flujo a través de esa capa equivale al área de la capa multiplicada por la velocidad de aliasing.
¿Importan las unidades? Sí: mantén el radio en cm y las velocidades en cm/s. Así obtendrás el flujo en mL/s (cm³/s) y el AOR en cm².
