¿Qué es el círculo osculador?

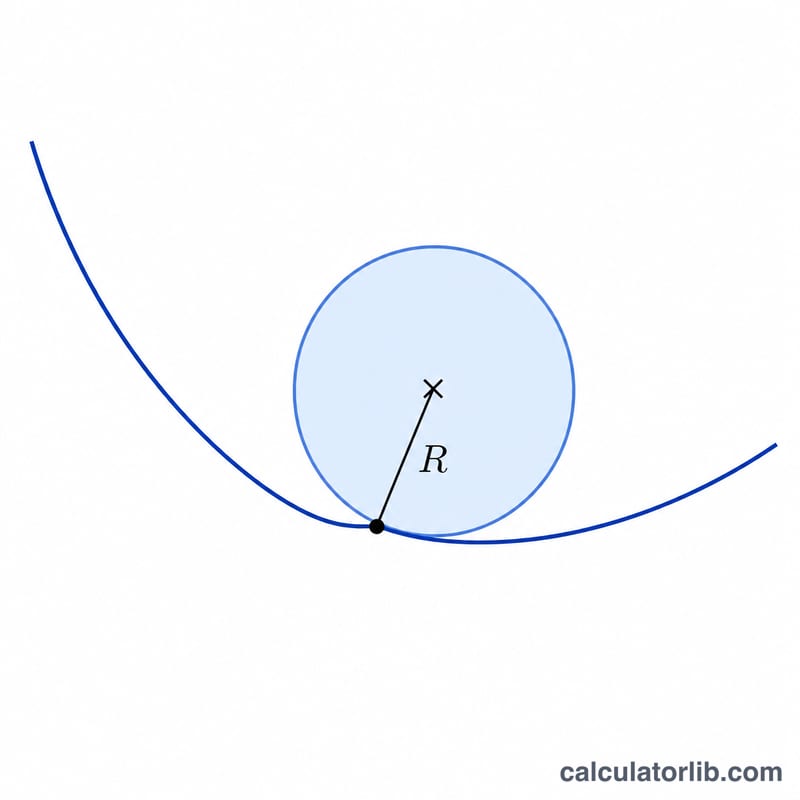

El círculo osculador es el círculo que mejor se aproxima a una curva en un punto concreto. En ese punto «besa» la curva (la palabra latina osculare significa «besar»): no solo coincide con el punto en sí, sino también con la pendiente de la curva y con la intensidad con la que se dobla. Para cualquier curva paramétrica suave definida por \(x(t)\) e \(y(t)\), el círculo osculador en un parámetro \(t\) dado comparte la dirección tangente de la curva y su curvatura en ese punto.
Esta calculadora toma tus ecuaciones paramétricas y un valor de \(t\), y devuelve tres datos: la curvatura \(\kappa\), el radio de curvatura \(R\) y las coordenadas del centro del círculo. Estas magnitudes se utilizan ampliamente en física, en el diseño de carreteras y ferrocarriles, en gráficos por ordenador y en geometría diferencial.
Cómo usar la calculadora
- Introduce la componente x de la curva como función de t, por ejemplo
cos(t). - Introduce la componente y, por ejemplo
sin(t). - Introduce el valor del parámetro t en el que quieres el círculo (en radianes cuando aparecen funciones trigonométricas).
- Consulta la curvatura, el radio y el centro.
Las fórmulas explicadas
Para una curva paramétrica, la curvatura es:
$$\kappa = \frac{\left| x^{\prime} y^{\prime\prime} - y^{\prime} x^{\prime\prime} \right|}{\left( x^{\prime 2} + y^{\prime 2} \right)^{3/2}}$$
El radio de curvatura es simplemente su inverso: \(R = \dfrac{1}{\kappa}\). Un radio grande indica una curva suave; un radio pequeño, un giro cerrado.

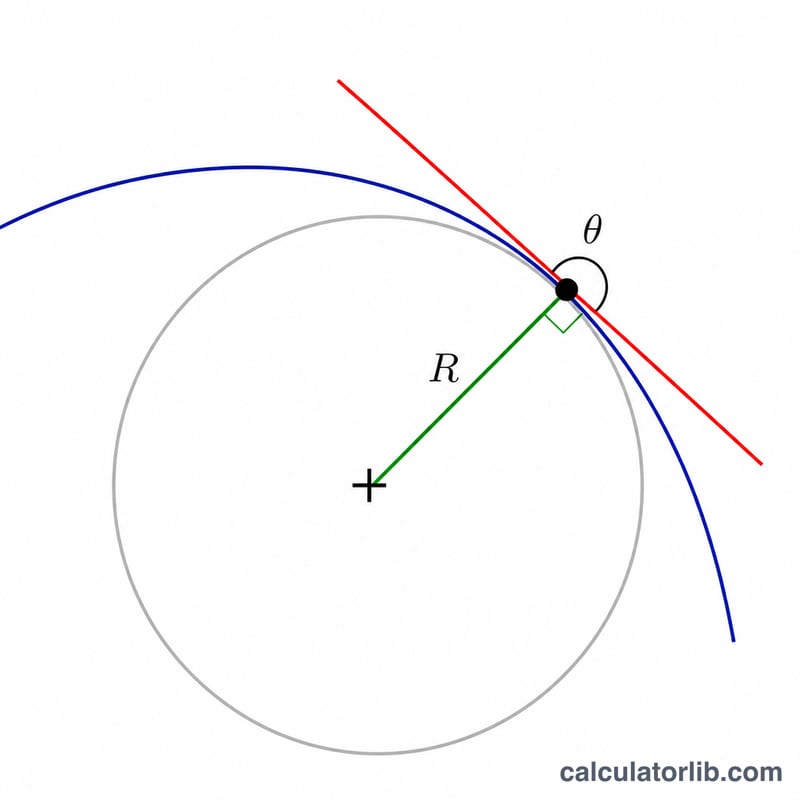

El centro del círculo osculador se sitúa a una distancia \(R\) de la curva, en la dirección de la normal que apunta hacia el interior. Sus coordenadas se obtienen a partir del punto \((x, y)\) sumándole el desplazamiento normal correspondiente.
Ejemplo resuelto
Tomemos la curva \(x(t) = \cos(t)\), \(y(t) = \sin(t)\) —la circunferencia unitaria— en \(t = 0\). Aquí \(x^{\prime} = -\sin(t)\), \(y^{\prime} = \cos(t)\), \(x^{\prime\prime} = -\cos(t)\), \(y^{\prime\prime} = -\sin(t)\). En \(t = 0\) obtenemos una curvatura \(\kappa = 1\), por lo que el radio \(R = 1\). El centro queda en el origen \((0, 0)\). Tiene todo el sentido: el círculo osculador de una circunferencia unitaria es la propia circunferencia.
Preguntas frecuentes
¿En qué unidades se mide t? Si tus funciones contienen términos trigonométricos, \(t\) se interpreta en radianes. Para curvas polinómicas, \(t\) es simplemente un parámetro adimensional.
¿Qué ocurre si la curvatura es cero? En un punto de inflexión o en un tramo recto, \(\kappa = 0\) y el radio se vuelve infinito: no existe un círculo osculador finito, solo una recta tangente.
¿Para qué sirve la curvatura? Cuantifica con qué intensidad gira algo. Los ingenieros la usan para limitar la aceleración lateral en las carreteras, y los animadores la aprovechan para crear trayectorias de movimiento suaves.
