Qu'est-ce que le calculateur de longueur d'antenne dipôle ?
Ce calculateur vous donne la longueur physique d'une antenne dipôle demi-onde pour n'importe quelle fréquence de fonctionnement. Le dipôle est l'antenne filaire la plus répandue et la plus efficace pour le radioamateurisme, l'écoute des ondes courtes et de nombreuses applications d'émission et de réception. Il vous suffit d'indiquer la fréquence visée en mégahertz (MHz) : l'outil affiche aussitôt la longueur totale ainsi que celle de chacun des deux brins, en mètres comme en pieds.
Comment l'utiliser

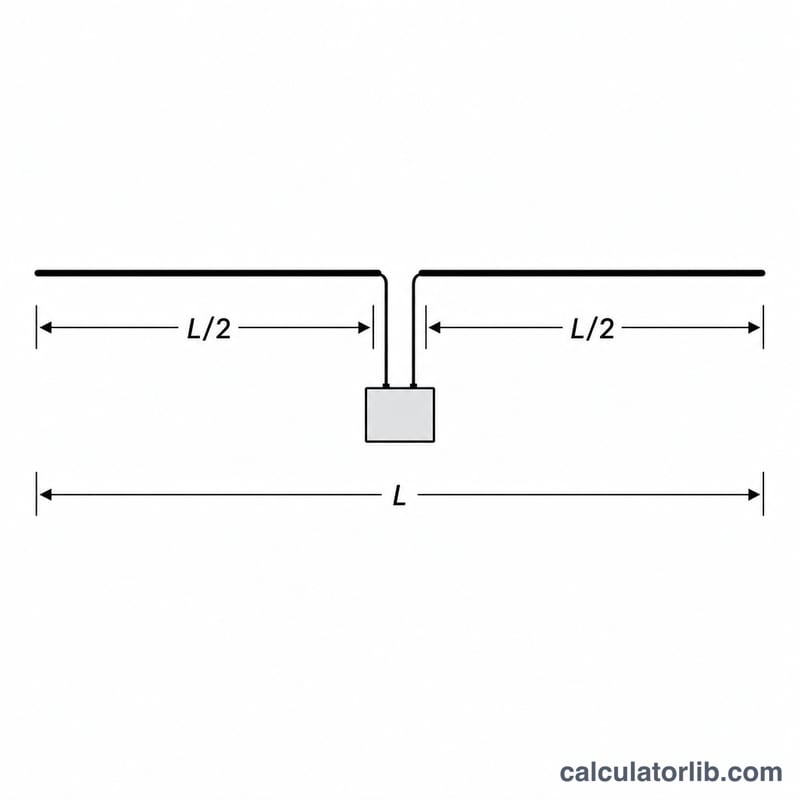

Saisissez la fréquence sur laquelle vous souhaitez que l'antenne résonne — par exemple 14,2 MHz pour la bande radioamateur des 20 mètres. Le calculateur divise 143 par la fréquence pour obtenir la longueur totale. Coupez votre fil à cette longueur, alimentez-le en son centre et partagez-le en deux brins égaux. Prévoyez toujours un peu de marge et recoupez progressivement lors du réglage : les objets environnants, la hauteur au-dessus du sol et l'isolant du fil abaissent légèrement la fréquence de résonance.
La formule expliquée

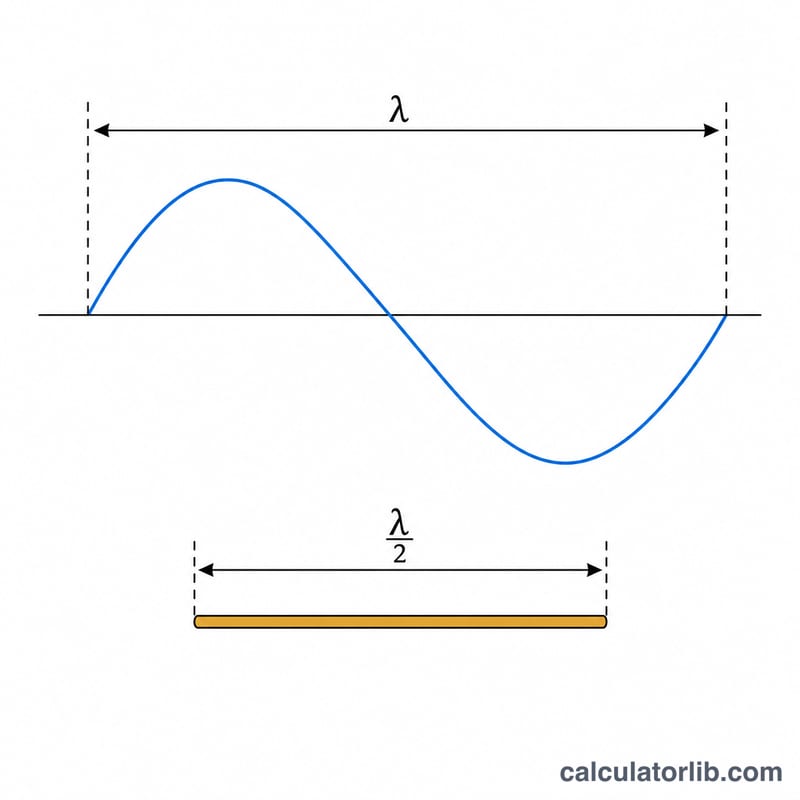

La demi-longueur d'onde théorique dans l'espace libre vaut 150/f (MHz) en mètres. Les antennes filaires réelles présentent un « effet d'extrémité » et un facteur de vélocité d'environ 0,95, ce qui réduit la longueur pratique. La règle empirique couramment utilisée est $$L_{\text{total}} = \frac{143}{\text{Fréquence (MHz)}}\ \text{m}$$ pour la longueur totale, chaque brin mesurant la moitié, soit $$L_{\text{leg}} = \frac{L_{\text{total}}}{2} = \frac{71{,}5}{f(\text{MHz})}.$$ Ce facteur tient compte du coefficient de vélocité typique d'un fil de cuivre nu ou faiblement isolé.
Exemple concret
Pour un dipôle accordé sur 7,1 MHz (bande des 40 mètres) : $$L = \frac{143}{7{,}1} = 20{,}14 \text{ mètres au total},$$ soit environ 66,1 pieds. Chaque brin mesure 10,07 mètres (≈ 33 pieds). Coupez deux longueurs légèrement plus grandes, fixez-les à un isolateur central, puis recoupez de façon égale de chaque côté tout en mesurant le ROS (rapport d'ondes stationnaires).
Termes clés expliqués
- Dipôle demi-onde
- Antenne alimentée au centre dont la longueur totale est approximativement égale à une demi-longueur d'onde de fonctionnement, divisée en deux jambes égales d'un quart de longueur d'onde chacune. C'est l'antenne de référence par rapport à laquelle le gain (dBd) est souvent mesuré.
- Fréquence de résonance
- La fréquence à laquelle la réactance de l'antenne est proche de zéro et elle présente une impédance de point d'alimentation principalement résistive (environ 73 Ω dans l'espace libre). À la résonance, le TOS est le plus bas et le transfert de puissance est le plus efficace.
- Facteur de vélocité (FV)
- Le rapport de la vitesse d'onde le long du conducteur à la vitesse de la lumière dans l'espace libre. Pour un fil nu, il est approximativement de 0,95–0,98 ; l'isolation et les effets du conducteur rendent l'antenne physique légèrement plus courte qu'une demi-longueur d'onde dans l'espace libre.
- Effet de bout
- Charge capacitive aux extrémités ouvertes du fil qui fait que l'antenne se comporte comme si elle était électriquement plus longue que sa longueur physique, nécessitant que le fil soit coupé environ 2–5% plus court que l'idéal demi-onde dans l'espace libre.
- TOS (Taux d'Onde Stationnaire)
- Une mesure de l'adaptation d'impédance entre la ligne d'alimentation et l'antenne. 1:1 est parfait ; les valeurs plus élevées signifient plus de puissance réfléchie. Le TOS est utilisé pour trouver et confirmer la résonance pendant l'accord.
- Isolant central / point d'alimentation
- Le milieu du dipôle où les deux jambes se rencontrent et où la ligne d'alimentation coaxiale se connecte. C'est le point de tension minimum / courant maximum et l'endroit naturel pour l'alimentation et tout balun.
- Balun
- Un transformateur « équilibré-déséquilibré » placé au point d'alimentation pour connecter une ligne coaxiale déséquilibrée au dipôle équilibré. Il supprime le courant mode commun s'écoulant sur l'extérieur du blindage coaxial, réduisant la distorsion du diagramme et les interférences électromagnétiques dans la station.
- Longueur électrique vs longueur physique
- La longueur électrique est la longueur que l'antenne apparaît à l'onde radio (en degrés ou longueurs d'onde) ; la longueur physique est la longueur mesurée au ruban du fil. L'effet de bout et le facteur de vélocité rendent la longueur physique plus courte que la longueur électrique.
FAQ
Pourquoi 143 plutôt que 150 ? La valeur 150 correspond à la demi-onde idéale dans l'espace libre. Le facteur 143 intègre le coefficient de vélocité d'environ 0,95 et l'effet d'extrémité du fil réel, afin que l'antenne résonne au plus près de votre fréquence cible sans nécessiter de longs réglages.
Quelle est la longueur de chaque brin ? Un dipôle alimenté au centre comporte deux brins égaux ; chacun mesure la moitié de la longueur totale, soit \(\text{brin} = \frac{71{,}5}{f(\text{MHz})}\).
Faut-il couper exactement à cette longueur ? Coupez environ 2 à 3 % plus long, puis recoupez pour affiner l'accord. La hauteur, l'environnement et le type de fil décalent la résonance : un réglage final au ROS-mètre ou à l'analyseur d'antenne est donc recommandé.
