Calculateur de gain d'amplificateur opérationnel

Calculateur de gain d'amplificateur opérationnel

En croissance AI Skill PRO

Entrez le calcul

Formule

Av=1+RfRinA_v = 1 + \frac{{{\text{R}_f}}}{{{\text{R}_{in}}}}

Exemple

Av=1+100001000=11A_v = 1 + \frac{10000}{1000} = 11
Statistiques d'utilisation

Publicité

Résultats

Gain en tension (Av)
11
V/V
Gain en décibels 20,83 dB

Signaler une erreur sur cette page

Qu'est-ce qu'un calculateur de gain d'ampli op ?

Un amplificateur opérationnel (ampli op) est un amplificateur de tension à très fort gain dont le gain en boucle fermée dépend presque entièrement de deux résistances externes : la résistance de contre-réaction (Rf) et la résistance d'entrée (Rin). Ce calculateur détermine le gain en tension (Av) pour les montages inverseur et non inverseur, et fournit également le gain exprimé en décibels (dB). C'est un outil d'électronique universel, applicable à tout circuit classique reposant sur un ampli op idéal.

Comment l'utiliser

Choisissez d'abord le type de montage, puis saisissez la résistance de contre-réaction Rf et la résistance d'entrée Rin, exprimées en ohms. Le calculateur renvoie alors le gain en tension en V/V ainsi que la valeur correspondante en décibels. Pour un montage non inverseur, la sortie est en phase avec l'entrée (gain positif) ; pour un montage inverseur, le gain est négatif, ce qui traduit un déphasage de 180°.

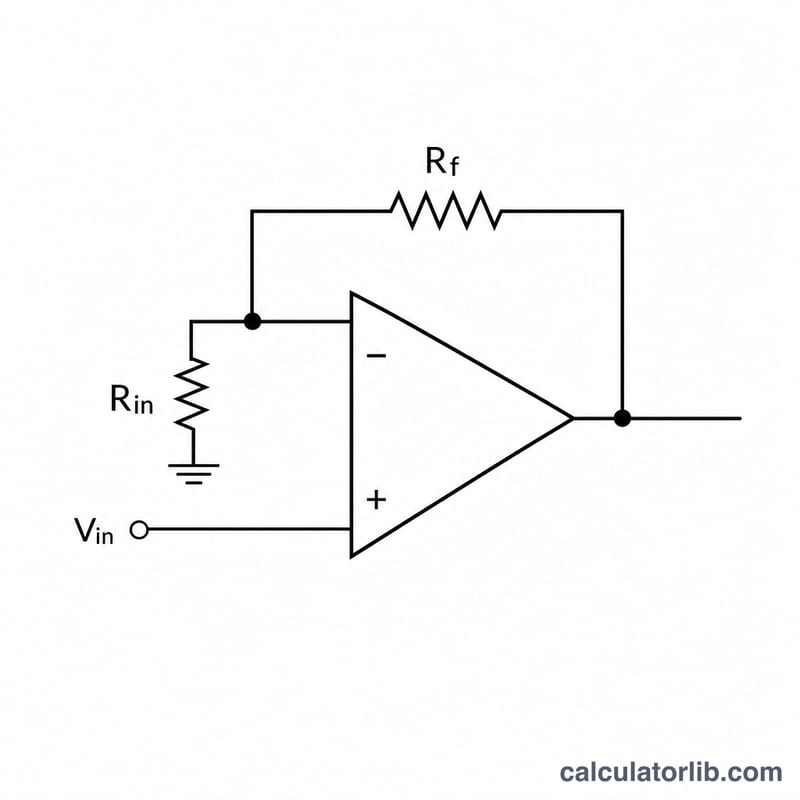

Montage amplificateur opérationnel non inverseur avec Rf et Rin formant un diviseur de contre-réaction
Configuration non inverseuse : signal sur l'entrée (+), Rf et Rin fixant le gain.

La formule expliquée

Pour un amplificateur non inverseur, le gain vaut $$A_v = 1 + \frac{\text{R}_f}{\text{R}_{in}}$$ À cause de ce « 1 » initial, un montage non inverseur présente toujours un gain au moins égal à 1 (gain unité). Pour un amplificateur inverseur, le gain s'écrit $$A_v = -\frac{\text{R}_f}{\text{R}_{in}}$$ sa valeur absolue peut être inférieure, égale ou supérieure à 1. La valeur en décibels se calcule par \(20 \cdot \log_{10}(|A_v|)\).

Publicité

Exemple concret

Imaginons Rf = 10 000 Ω et Rin = 1 000 Ω dans un montage non inverseur. On obtient alors $$A_v = 1 + \frac{10\,000}{1\,000} = 1 + 10 = 11 \text{ V/V}$$ En décibels, cela donne \(20 \cdot \log_{10}(11) \approx 20{,}83 \text{ dB}\). Avec les mêmes résistances dans un montage inverseur, on a $$A_v = -\frac{10\,000}{1\,000} = -10 \text{ V/V}$$ soit 20 dB en valeur absolue.

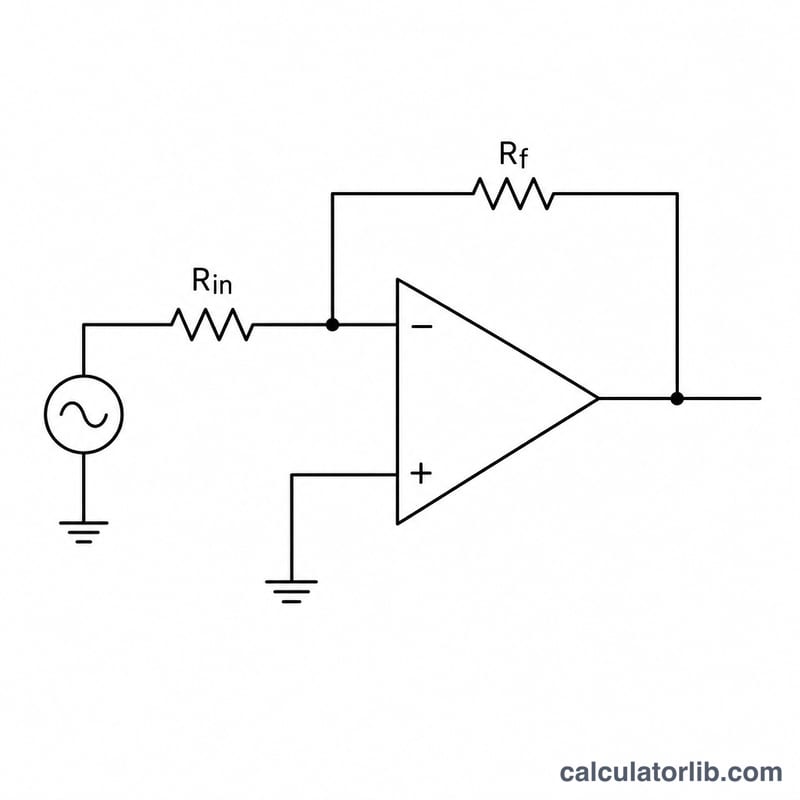

Montage amplificateur opérationnel inverseur avec résistance d'entrée Rin et résistance de contre-réaction Rf
Configuration inverseuse : entrée appliquée via Rin à l'entrée inverseuse (−) avec la résistance de contre-réaction Rf.

Comparaison des gains pour les paires de résistances courantes

Le tableau applique les formules idéales de la boucle fermée : gain inverseur \(A_v = -\frac{R_f}{R_{in}}\) et gain non inverseur \(A_v = 1 + \frac{R_f}{R_{in}}\). La valeur en dB correspond à la grandeur, \(20\log_{10}|A_v|\), donc le signe (inversion de phase) n'apparaît pas en dB.

Rf / Rin Rapport Rf/Rin Gain inverseur (V/V) |Av| inverseur (dB) Gain non inverseur (V/V) Non inverseur (dB)
1 kΩ / 1 kΩ 1 −1 0,00 dB 2 6,02 dB
10 kΩ / 1 kΩ 10 −10 20,00 dB 11 20,83 dB
100 kΩ / 1 kΩ 100 −100 40,00 dB 101 40,09 dB
47 kΩ / 4,7 kΩ 10 −10 20,00 dB 11 20,83 dB
100 kΩ / 10 kΩ 10 −10 20,00 dB 11 20,83 dB

Observations clés :

  • Avec 1 kΩ / 1 kΩ, l'étage inverseur a une grandeur unitaire (0 dB), tandis que l'étage non inverseur a un gain de 2, soit environ 6,02 dB.
  • Seul le rapport compte, pas les valeurs absolues : 10k/1k, 47k/4,7k et 100k/10k donnent le même gain. Les valeurs absolues influencent toutefois l'impédance d'entrée, le bruit et la charge.
  • Le gain non inverseur est toujours exactement 1 V/V plus élevé que la grandeur inverseuse, si bien que les deux configurations convergent en dB à fort gain (40,00 dB contre 40,09 dB pour un rapport de 100).
  • Vérification détaillée : pour 10 kΩ / 1 kΩ non inverseur, \(A_v = 1 + \frac{10\,000}{1\,000} = 11\), et \(20\log_{10}(11) \approx 20,83\) dB.

Interpréter votre résultat de gain

Signe et phase. Un gain négatif (configuration inverseuse) signifie que la sortie est déphasée de 180° par rapport à l'entrée : une entrée positive donne une sortie négative. Un gain positif (configuration non inverseuse) signifie que la sortie est en phase avec l'entrée. La valeur en décibels exprime uniquement la grandeur.

Points de repère en décibels. Comme le gain en tension en dB vaut \(20\log_{10}|A_v|\) :

  • 0 dB correspond à 1 V/V (la grandeur de sortie égale celle de l'entrée).
  • 20 dB correspond à 10 V/V.
  • 40 dB correspond à 100 V/V.
  • Chaque tranche supplémentaire de 6 dB correspond à peu près à un doublement du gain en tension.

Limites de sortie. La sortie ne peut pas dépasser ce que permettent les rails d'alimentation. Si la sortie idéale (gain × entrée) est supérieure à l'excursion disponible, la sortie sature et le signal est écrêté. De nombreux amplificateurs opérationnels n'atteignent pas exactement les rails et s'arrêtent un peu avant (les types à excursion rail-to-rail s'en approchent davantage). Par exemple, avec des alimentations de ±15 V et un gain de 10, une amplitude d'entrée supérieure à environ 1,5 V commencera à écrêter, un peu moins pour un composant non rail-to-rail.

Bande passante. Le produit gain-bande (GBW) d'un amplificateur opérationnel est approximativement constant, donc la bande passante utile en boucle fermée vaut à peu près

$$f_{-3\text{dB}} \approx \frac{GBW}{A_{cl}}$$

Par exemple, un amplificateur opérationnel avec un GBW de 1 MHz pour un gain en boucle fermée de 10 a une bande passante d'environ 100 kHz. Un gain plus élevé signifie une bande passante plus faible. Pour un étage inverseur, le gain pertinent pour cette estimation est défini par le gain de bruit \(1 + R_f/R_{in}\), légèrement supérieur à la grandeur du gain du signal.

Hypothèse idéale. Les formules de cette page supposent un gain en boucle ouverte très élevé (et un courant d'entrée négligeable), de sorte que le gain en boucle fermée ne dépend que du rapport des résistances. Si le gain en boucle fermée requis approche le gain en boucle ouverte à la fréquence du signal, le gain réel sera inférieur à la valeur idéale.

Impédance d'entrée. Dans la configuration inverseuse, l'entrée inverseuse est maintenue près de la masse virtuelle, de sorte que l'impédance d'entrée vue par la source vaut approximativement \(R_{in}\). Dans la configuration non inverseuse, le signal attaque directement l'entrée non inverseuse de l'amplificateur opérationnel, qui présente une impédance d'entrée très élevée, et charge donc très peu la source.

Publicité

Termes et symboles clés

Amplificateur opérationnel (AOP)
Un amplificateur de tension différentiel à grand gain, avec deux entrées et une sortie, normalement utilisé avec une contre-réaction négative afin que son comportement soit défini par des composants externes.
Gain en boucle fermée
Le gain de l'amplificateur avec la contre-réaction appliquée. Dans les hypothèses idéales, il ne dépend que de Rf et Rin.
Gain en boucle ouverte
Le gain de l'amplificateur opérationnel lui-même, sans contre-réaction. Il est très élevé aux basses fréquences et diminue lorsque la fréquence augmente.
Résistance de contre-réaction (Rf)
La résistance reliant la sortie à l'entrée inverseuse, qui fixe la part du signal de sortie renvoyée en entrée.
Résistance d'entrée (Rin)
La résistance reliant la source du signal (inverseur) ou la masse (non inverseur) au nœud de l'entrée inverseuse. Avec Rf, elle fixe le gain.
Av (V/V)
Gain en tension exprimé comme le rapport de la tension de sortie à la tension d'entrée, en volts par volt.
Décibel (dB)
Une unité logarithmique. Pour les rapports de tension, le gain en dB = 20·log10(|Vsortie/Ventrée|).
Entrée inverseuse (−) et entrée non inverseuse (+)
Les deux entrées de l'amplificateur opérationnel. Un signal appliqué à l'entrée inverseuse apparaît en sortie avec une polarité opposée ; un signal à l'entrée non inverseuse apparaît avec la même polarité.
Masse virtuelle
Dans un amplificateur inverseur avec contre-réaction négative, l'entrée inverseuse est maintenue à une tension presque identique à celle de l'entrée non inverseuse reliée à la masse ; elle se comporte donc comme une masse sans y être connectée.
Suiveur de tension
Un amplificateur non inverseur dont la sortie est reliée directement à l'entrée inverseuse (Rf = 0, pas de Rin), donnant un gain de 1 V/V, une impédance d'entrée très élevée et une faible impédance de sortie.
Produit gain-bande (GBW)
Le produit du gain en boucle fermée et de la bande passante, approximativement constant pour un amplificateur opérationnel à contre-réaction en tension. Il sert à estimer la bande passante comme GBW divisé par le gain en boucle fermée.

FAQ

Pourquoi le gain inverseur est-il négatif ? Le signe négatif signale que le signal de sortie est inversé (déphasé de 180°) par rapport à l'entrée ; c'est la valeur absolue qui détermine le niveau d'amplification.

Le gain d'un montage non inverseur peut-il être inférieur à 1 ? Non. Le terme « +1 » garantit un gain minimal de 1 (on obtient un suiveur de tension lorsque \(R_f = 0\)).

Que se passe-t-il si Rin est nulle ? Une division par zéro est indéfinie : il faut donc une résistance d'entrée non nulle et valide pour obtenir un gain exploitable.
